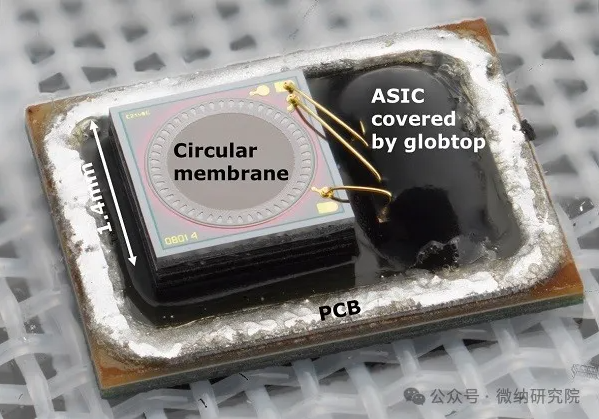

MEMS麥克風（Micro-Electro-Mechanical Systems Microphone）是一種基于微機械結構的聲學傳感器，它的工作原理涉及到微小的機械振動和與之相關的電學信號轉換。以下是MEMS麥克風的簡要工作原理：振膜感應振動；振膜與電極之間的空氣隙縫變化；電容的變化；電極之間的電流變化；模數轉換，通過這些過程，MEMS麥克風將聲音信號轉換為電學信號，從而實現聲音的捕捉和傳遞。MEMS麥克風由于其小型化、低功耗和成本效益等優勢，在諸如移動設備、消費電子、語音識別和傳感器網絡等領域得到廣泛應用。
以下是一般的MEMS麥克風主要工藝流程：
基礎材料選擇： 首先，選擇適當?shù)幕A(chǔ)材料，通常為硅（Silicon），作為MEMS麥克風的基板。硅是一種常用的材料，因為它具有良好的機械性能、化學穩定性，并且可以通過微納制造技術進行加工。
SOI（Silicon On Insulator）襯底制備： 在一些應用中，采用SOI襯底，其中硅膜位于絕緣層之上。這有助于減小聲波傳遞到基板的影響，提高麥克風的性能。
光刻： 使用光刻技術在硅基板上定義麥克風的結構。通過涂覆光刻膠、曝光和顯影等步驟，形成所需的圖案，包括麥克風的振膜、支撐結構等。
腐蝕： 利用濕法或干法腐蝕技術，將通過光刻定義的區域從硅基板中移除，形成麥克風的結構。這個步驟通常包括濕法腐蝕或干法腐蝕，以定制MEMS麥克風的形狀和厚度。
薄膜沉積： 通過物理氣相沉積（PVD）或化學氣相沉積（CVD）等技術，在麥克風結構上沉積一層薄膜，通常是金屬，用作麥克風的電極或其他功能性部分。
電極定義： 利用光刻和腐蝕等步驟，定義和形成電極結構，這些電極與薄膜一起用于檢測聲波信號。這一步驟通常與振膜的制備過程相互關聯。

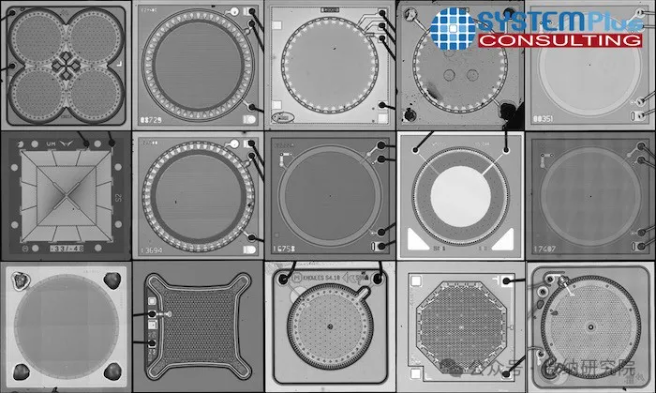

振膜制備： 在麥克風的振膜區域形成薄而柔軟的膜層，通常使用化學氣相沉積（CVD）或其他薄膜制備技術。振膜的特性直接影響MEMS麥克風的靈敏度和頻率響應。
封裝： 在完成MEMS麥克風的制備后，進行封裝以保護器件免受外部環境的影響。封裝通常包括封裝膜、封裝罩等，確保器件的性能和可靠性。

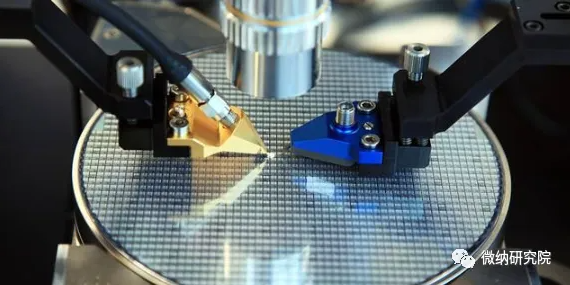

測試： 進行嚴格的測試和校準，以確保MEMS麥克風符合設計要求，并在工作中穩定可靠。
以下是MEMS麥克風的一些關鍵技術難題：
靈敏度： MEMS麥克風需要足夠的靈敏度來捕捉微小的聲音信號，特別是在嘈雜的環境中。提高靈敏度要求設計出高質量的微機械結構和靈敏的傳感器元件。
寬頻響應： 麥克風需要在廣泛的頻率范圍內捕捉聲音信號。設計MEMS麥克風以實現平坦的頻率響應并同時滿足高靈敏度是一個挑戰。
噪聲水平： MEMS麥克風在操作過程中可能受到來自電路、機械振動、環境等方面的各種噪聲影響。減小這些噪聲并提高信噪比是一項關鍵任務。
集成性能： MEMS麥克風通常集成在芯片上，與其他MEMS元件和電子設備一起工作。確保在集成過程中不會出現相互干擾，保持系統性能是一項技術難題。
穩定性和可靠性： 麥克風需要在各種環境條件下保持穩定的性能，并具有足夠的可靠性，以在長時間使用中不失效。
尺寸和制造技術： MEMS麥克風通常需要非常小的尺寸，以適應各種應用場景，如移動設備、智能穿戴等。微納制造技術的發展是制備這些小尺寸元件的一個關鍵因素。
功耗： 對于一些便攜設備，尤其是依賴電池供電的設備，功耗是一個重要的考慮因素。設計低功耗的MEMS麥克風是一項具有挑戰性的任務。
高溫環境下的穩定性： 一些應用場景，如汽車內部，可能會面臨較高的溫度。確保MEMS麥克風在高溫環境下保持性能和穩定性是一項技術挑戰。
以上流程中的每個步驟都需要高度精密的制造技術和設備，以確保最終的MEMS麥克風具有良好的性能和可靠性。MEMS技術的不斷發展和創新將繼續推動麥克風技術的進步。
