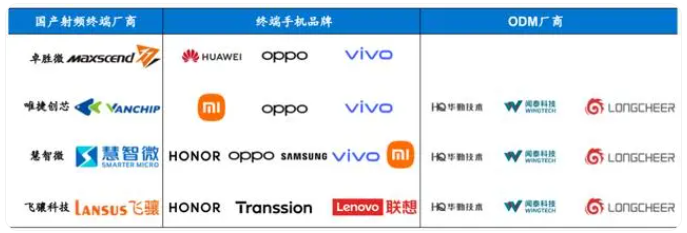

國產射頻終端的主要客戶導入情況
1、開關、LNA、天線調諧器：國產廠商已形成供應能力開關、LNA 和天調份額相對較小，產業基本成熟。據 Qorvo 數據，2023 年射頻模組中射頻開關、天調和 LNA 的市場占比分別為 9%/3%/2%，從價值量角度看均屬于價值量較小的分立器件。射頻開關通過將多路射頻信號中的任一路或幾路控制邏輯連通，實現不同信號路徑的切換，包括接收與發射的切換、不同頻段間的切換等，以達到共用天線、共用通道，節省終端產品成本的目的。LNA 是噪聲系數很小的放大器，功能是把天線接收到的微弱射頻信號放大，并盡量減少噪聲的引入，LNA 能夠能有效提高接收機的接收靈敏度，進而提高收發機的傳輸距離。天線調諧器是通過調整天線的物理參數和電子參數，使其在特定頻率下的阻抗與傳輸線或無線電設備的阻抗相匹配，從而最大化信號傳輸效率并最小化功率反射。

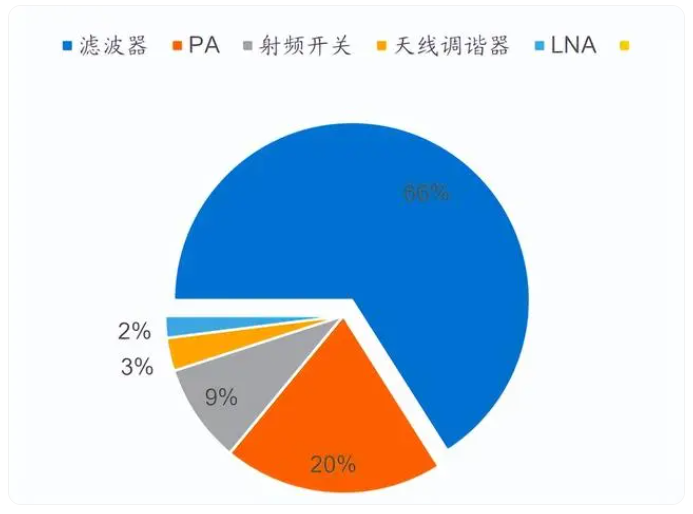

2023 年射頻模組中不同器件市場占比
國內廠商的產品矩陣基本已覆蓋開關、LNA 等器件。國內主要射頻前端廠商在該幾類器件的布局基本完善，普遍具有較強的自主研發能力，可以滿足差異化、定制化的需求，積極快速布局合理化、靈活化的產品。
2、濾波器：價值量最大，工藝難度最大濾波器在射頻器件中成本占比最高，目前主流濾波器分為 SAW 和 BAW。據前文中的 Qorvo 數據，射頻分立器件中濾波器的市場占到 66%，是體量最大的一類分立器件，即在射頻前端芯片之中濾波器也是價值量最高的器件。
對于如今的許多應用，出于體積和經濟因素考慮，首選的濾波器技術是壓電式濾波器，廣泛應用于商業、軍事、工業、科學應用。壓電效應是一種可逆的物理現象。晶體物質在受到機械應力時產生電流，反之亦然。當施加電場或電壓時，晶體會有微小幅度的拉伸。壓電材料將施加的機械應力轉化為電能，也能將電能轉化為機械應力。
市面上提供兩種聲學濾波器，分別是表面聲波（Surface Acoustic Wave，SAW）和體聲波（BulkAcoustic Wave，BAW）。SAW 適用于低頻率的工作范圍，成本也相對較低。市面上有 SAW、TC-SAW 和多層 SAW 幾種類型的 SAW，本質是都是利用沿著固體表面?zhèn)鞑サ穆暡ㄟM(jìn)行濾波的濾波器。一個基本的 SAW 濾波器主要由壓電材料和 2 個叉指式換能器（IDT）組成。
SAW 的原理為利用 IDT 將電輸入信號轉換為聲波。SAW 能夠優化用于 600-1900MHz 的標準濾波器應用。它不僅能滿足 600MHz 的低 5G 頻段，而且在 1、5、8、13 低手機頻段以及GPS 頻段下也表現出色，且經濟高效。
BAW 的器件大小與支持頻率成反比，相較 SAW 成本較高。與 SAW 濾波器不同，聲波在 BAW 里是垂直傳播。BAW 濾波器的最基本結構是兩個金屬電極夾著壓電薄膜，聲波在壓電薄膜里震蕩形成駐波。除了結構之外，BAW 和 SAW 的主要區別在于濾波器賴以使用的壓電材料。BAW 濾波器使用多晶氮化鋁，具有更高的耦合系數和更高的波速。市面上主要有兩種類型的 BAW 濾波器：固載諧振器（SMR-BAW）和多晶薄膜體聲波諧振器（FBAR）。
濾波器的數量增長是射頻前端價值量提升的主要推手。伴隨通信技術的革新和發展，手機射頻前端支持的頻段不斷增加，從最多不超過 5 個，逐步增加到要支持 50+個頻段，且預計未來仍要繼續增長。這一演進的過程，帶來的是射頻前端鏈路器件成倍增長，特別是射頻濾波器數量的大幅增長，這也是導致濾波器逐漸成為射頻前端中愈發重要的器件的原因，根據好達電子招股說明書披露，5G 手機中的濾波器價值量就已達到了 10 美元以上。
我國企業對濾波器已有布局，未來有望加速突破。濾波器作為射頻前端中壁壘最高的分立器件，目前主要由博通、Skyworks、Qorvo、Murata 等海外大廠把控。據 TechSugar統計，以 SAW 為例，2021 年國內市場份額不足 5%，因此濾波器市場具有開闊的國產替代空間，是未來國產廠商突破的重點，目前已有如賽微電子、武漢敏聲等國產廠商具備了 BAW 的量產能力，未來有望有更多國產濾波器導入到射頻前端產業鏈之中。
