認識連接器：XT連接器
XT連接器是一種大電流連接器，常用于無線電控制（RC）模型、無人機和微移動模式。
XT連接器最初由中國制造商Amass設計，旨在為要求苛刻的便攜式電子產品提供易于使用、緊湊且耐用的連接器，具有高電流容量和最小電阻。XT 的流行導致許多制造商生產商業版本，通常具有相同的外形尺寸和規格。然而，質量差異很大;在低端，XT連接器服務于消費級遙控玩具，而高質量版本則服務于無人機、電動自行車和其他高可靠性應用。

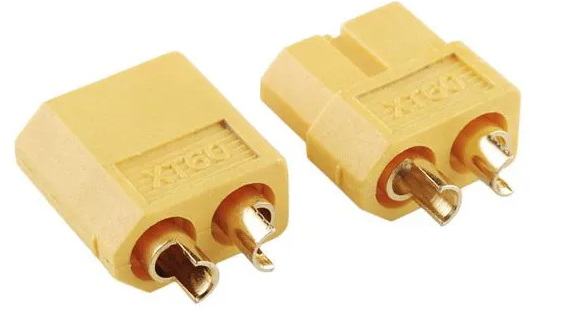

DigiKey的Sparkfun XT60連接器公/母對
通常，XT連接器有不同的變體，表示它們可以處理的近似電流（以安培為單位）：XT30 （30A）、XT60 （60A）、XT90 （90A）和 XT150（150A）。
設計說明

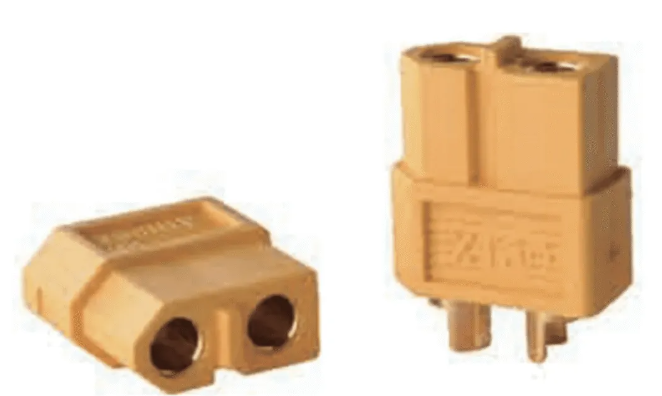

標準化：XT連接器尚未正式標準化，但它們已成為某些行業的事實標準，尤其是在RC車輛、無人機和類似大電流應用的業余愛好者和制造商中。 安裝類型： XT連接器通常采用電纜安裝。 配接次數：在典型條件下，XT連接器的額定配接次數通常約為100次。但是，該數字可能會更高或更低，具體取決于產品的類型和質量。 位置：XT連接器具有單個配接位置。 尺寸：XT連接器具有緊湊的矩形形狀，具有圓潤的邊緣和獨特的極化設計，可防止錯誤配接，通常具有兩個獨立的外殼部分，用于公頭和母頭連接。 RS PRO XT60母頭連接器 （2P，60A，500V DC）
觸點：內部觸點采用鍍金處理，具有出色的導電性和耐腐蝕性，有助于最大限度地減少功率損耗并承受大電流而不會過熱。 材料規格：為了確保在負載下安全連接，材料必須能夠承受高溫。 物理性質 耐熱外殼：Amass為連接器外殼選擇尼龍和其他耐熱塑料，使其即使在高負載條件下也能保持結構完整性，這對于長時間的大電流應用非常重要。 安全貼合：XT連接器采用摩擦配合設計，可在運行過程中保持連接穩定，尤其是在無人機或遙控車等振動應用中。 焊接連接：為確保可靠的電流傳輸，XT系列連接器設計為焊接，在連接器和電線之間形成穩定的粘合以處理大電流。 環境特性：XT連接器在極端條件下提供的環境密封或保護水平不如為堅固應用設計的連接器。但是，一些連接器設計受到XT的啟發，例如TE Connectivity的DT-XT，該連接器的格式與XT相似，但增加了密封、加固功能和先進的設計。
TE Connectivity的DT-XT系統
電氣性能：XT連接器最常用于RC和無人機領域低于100V的應用（通常是XT30和XT60連接器）。對于更高容量的型號，電壓可以指定高達500V DC。 Contact Resistance-接觸電阻：XT連接器具有非常低的接觸電阻，通常約為0.5mΩ或更低，具體取決于型號。這種低電阻有助于最大限度地減少大電流應用中的功率損耗和發熱。
