1工作簡介
近日，中國科學院上海微系統所異質集成XOI課題組，基于自主研發的藍寶石基和硅基鉭酸鋰異質集成襯底，提出面內旋轉叉指換能器(IDT)匹配優選的聲波導邊界的二維電極結構，實現了橫向高階模式的抑制、帶外寄生響應的削弱、以及最大諧振器Q值超過5000的的聲表面波(SAW)諧振器。在單個壓電異質襯底上實現了頻率相近且相對帶寬不同的SAW濾波器，均具有低插入損耗、陡直的裙邊以及高帶外抑制的特點。該技術有望減少壓電異質襯底規格種數的需求，降低射頻前端模塊的成本。相關研究工作以“Rotated Interdigital Transducers With Matched Waveguide Boundaries for High-Performance Surface Acoustic Wave Devices”為題發表于國際微波與射頻領域權威期刊IEEE Transactions on Microwave Theory and Techniques (IEEE TMTT)。論文的共同第一作者分別為博士生吳進波、張師斌研究員及博士生柯新建，共同通訊作者為張師斌研究員與歐欣研究員。
2研究背景
在SAW技術中，鉭酸鋰(LiTaO3)薄膜與功能襯底組成的結構是最常用的材料平臺。更重要的是，相應的壓電異質晶圓和SAW器件(濾波器、雙工器等)都已實現量產[1,2]。此外，薄膜LiTaO3還展示出其在光子集成電路中的應用潛力[3]。LiTaO3具有很強的面內各向異性，但基于薄膜LiTaO3通過改變面內取向來調節kt2的技術卻尚未得到充分討論。主要是因?yàn)槊鎯?nèi)旋轉會帶來的新的挑戰，例如過大的能流角和增強的寄生模式(包括橫向高階模、瑞利模式、LL-SAW、SH1、Sezawa等)。如果能夠在不犧牲其他性能的前提下基于薄膜LiTaO3實現具有不同帶寬的濾波器，則射頻前端模塊的成本將大大降低。
3研究亮點
本工作中，中國科學院上海微系統所異質集成XOI課題組提出并驗證了一種由旋轉叉指換能器 (IDT) 和傾斜波導邊界組成的二維電極結構，利用“萬能離子刀”智能剝離和轉移技術制備了高質量單晶LiTaO3薄膜，基于Y42切LiTaO3/SiO2/Sapphire (LiTaO3-on-Sapphire, LTOS) 襯底及二維電極結構實現了帶寬可調的低損耗水平剪切SAW (SH-SAW) 器件。
如圖1(a)和所示為二維電極結構的示意圖，其中旋轉的IDT用于調節kt2。如圖1(c)和所示為主模SH-SAW及雜波的能流角(PFA)、γ=θ+7°時的能流入射角隨面內方向的變化(能流方向與傳播方向的夾角為PFA，能流方向與波導邊界的夾角為能流入射角)。當傾斜角γ=θ+7°時，主模SH-SAW的能流入射角控制在10°以內，寄生模式的最大能流入射角則超過30°。因此，根據能流方向匹配的傾斜波導邊界可以顯著減少能量泄漏和削弱各種寄生模式。如圖2所示，當旋轉角達到20°時的SH-SAW諧振器的3D振型圖，此時能流角約為-20°，過大的能流入射角導致主模能量大量泄漏到匯流條區域。在匹配了合適的波導邊界以后，即γ為27°，主模的泄漏幾乎被完全抑制。

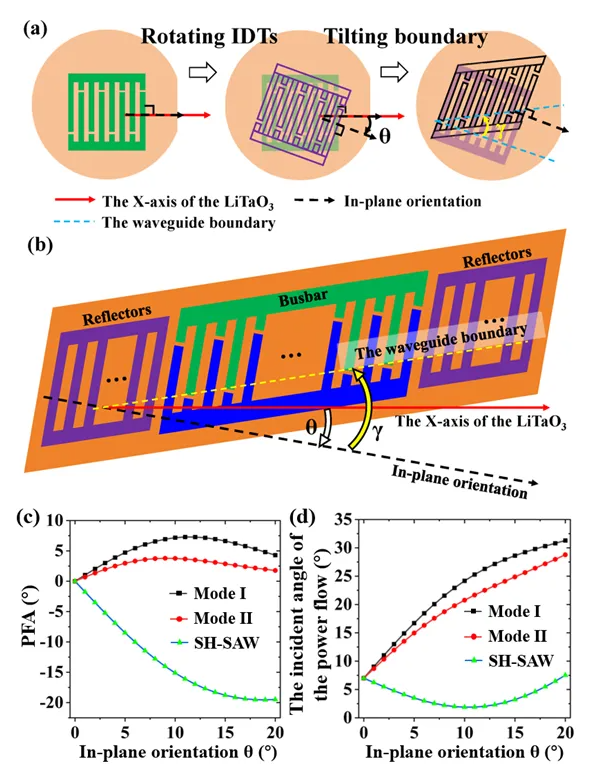

圖1 (a)二維電極結構的演進過程；(b)二維電極結構的俯視圖；(c)γ=0°時SH-SAW和雜波Ⅰ、Ⅱ的能流角隨面內方向的變化；(d)γ=θ+7°時各模式能流入射角隨面內方向的變化

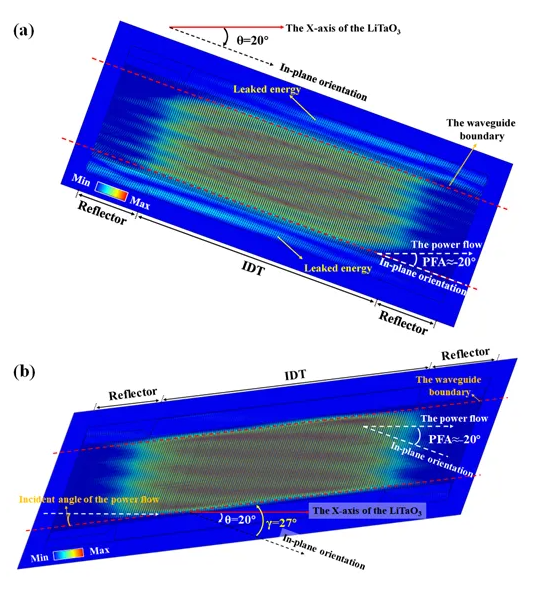

圖2 (a)θ=20°的SH-SAW諧振器的3D振型圖；(b)θ=20°且γ=27°的SH-SAW諧振器的3D振型圖
不同旋轉角θ和傾斜角γ的SH-SAW諧振器的實測結果如圖3和4所示，當γ-θ在7°或-6°左右時，諧振器具有較大Q值，且橫向高階模式得到了抑制，其中最大的Q值達到5231，最大優值因子(FoM)達到653.4(同頻段無橫模SAW諧振器的最高值)。隨著θ的變化，諧振器的實測kt2從12.6%變化到5.9%。應用本技術的諧振器的Q值均超過了3000，而僅旋轉IDT的諧振器的Q值在θ=20°時下降到了736；與僅旋轉IDT的諧振器相比，寄生模式的導納比也從49.7 dB降低到18.5 dB。

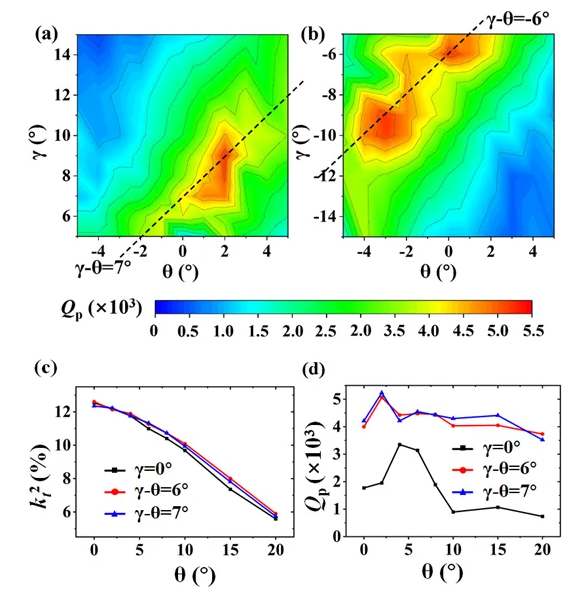

圖3 具有不同θ和γ的SH-SAW諧振器的測試結果

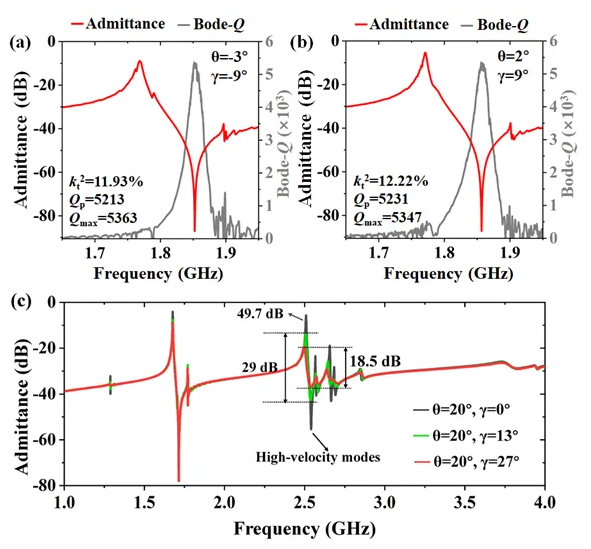

圖4 典型諧振器的導納曲線和Bode-Q曲線

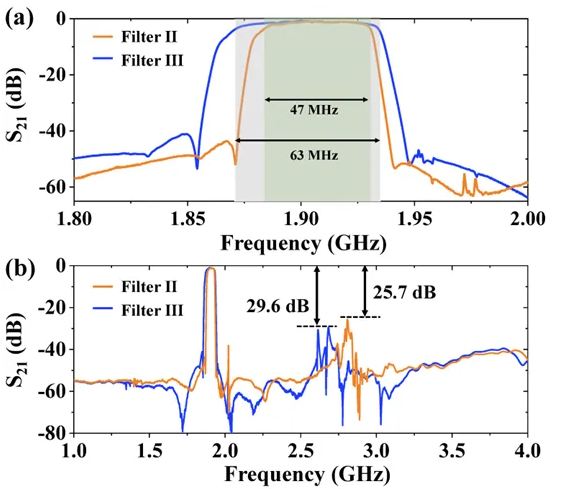

基于同一個LTOS襯底，其中兩個應用本技術的SH-SAW濾波器的3 dB帶寬(BW3dB)分別為47 MHz和63 MHz，最小插入損耗(ILmin)分別為0.96 dB和0.83 dB，且兩個濾波器的鄰帶帶外抑制水平均達到50 dB，如圖5所示。該技術還在已經得到量產的Y42切LiTaO3/SiO2/poly-Si/Si晶圓上進行了驗證，顯示出在單一材料平臺上實現多個具有不同帶寬的低損耗濾波器的巨大潛力。
4總結與展望 5原文傳遞
文章鏈接：
https://ieeexplore.ieee.org/document/10745116
6參考文獻
[1] T. Takai, H. Iwamoto, Y. Takamine, T. Fuyutsume, T. Nakao, M. Hiramoto, T. Toi, and M. Koshino, “High-performance SAW resonator with simplified LiTaO3/SiO2double layer structure on Si substrate,” IEEE Trans. Ultrason., Ferroelectr., Freq. Control, vol. 66, no. 5, pp. 1006–1013, May 2019, doi: 10.1109/TUFFC.2019.2898046.
來源：上海微系統所，集成電路材料實驗室，異質集成XOI課題組
