電磁兼容性 （EMC） 連接器主要用于軍事、航空航天和工業應用，以提供增強的電磁干擾 （EMI） 保護。電源和信號連接必須能夠訪問系統。這些接入點可能是 EMC 性能的薄弱環節。
EMC 連接器和布線系統通常具有增強屏蔽、EMI 墊圈、電纜密封套和正確接地等功能。這些連接器需要提供保護，使其免受 EMI 源的組合影響，包括（圖 1）：
導電耦合
電容耦合
感應耦合
輻射耦合

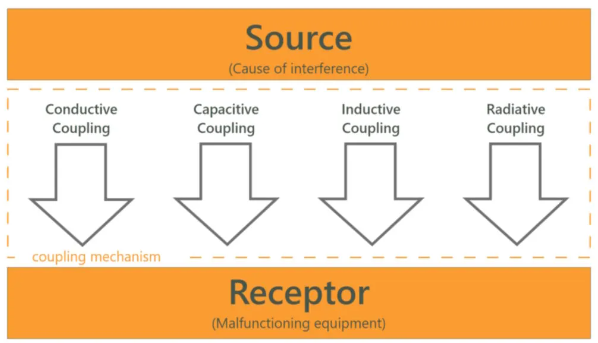

圖 1.EMI 的四個來源
屏蔽和接地
屏蔽和接地是控制 EMI 的基本工具。它們協同工作，防止不必要的干擾進入系統，控制系統產生的任何 EMI，并防止對附近系統的干擾。
EMI 屏蔽和接地使用銅、鎳、鋁和其他導電金屬以及碳基導電材料，如石墨、石墨烯和碳納米管。
屏蔽反射或吸收 EMI 以產生屏障。它可以采取導電外殼、涂層、膠帶、泡沫、金屬編織物等形式。屏蔽層必須正確接地才能有效吸收 EMI。
接地通常與安全相關，大多數系統設計都需要接地。接地還為系統中的所有電路提供穩定的參考電壓（通常為 0V），并支持可靠運行。連接到屏蔽層的接地提供低阻抗路徑，從受保護的系統中去除不需要的能量。
墊圈和密封套也很重要
墊圈和密封套是分別實現 EMI 屏蔽和接地的專用結構。EMI 墊片可填充外殼中受 EMI 泄漏影響的間隙和接縫，無論是進出系統還是外部。
墊圈通常位于定期拆卸進行維護的位置。它們可以使用金屬網、導電彈性體和導電泡沫來實現。墊圈通常不需要接地連接。
EMI 密封套，也稱為電纜密封套，當屏蔽電纜穿透外殼時使用。該密封套旨在將電纜屏蔽層牢固地連接到地面。電纜接頭還提供防潮和防塵保護，例如 IP66，并可以起到應力消除的作用。
矩形 EMC 連接器
矩形 EMC 連接器采用 EMI 墊圈、密封套和其他形式的屏蔽和接地。它們通常設計用于穿板式安裝，可以有兩個墊圈，一個在連接器底部和隔板之間，另一個在連接器外殼的兩半之間（圖 2）。

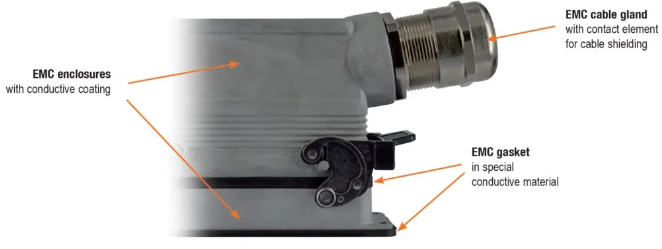

圖 2.矩形 EMI 連接器，外殼上帶有導電涂層、兩個墊圈和一個電纜密封套，以確保最大的 EMC 性能。
接觸墊圈的表面應該是導電的，以獲得最佳性能。電纜屏蔽層與電纜密封套之間的接觸應確保與地面的均勻和完整連接。
電纜屏蔽層有時連接到連接器的接地。這可能導致 EMI 耦合到連接器的其他部分，從而降低 EMC 性能。將電纜屏蔽層連接到連接器也可能導致屏蔽層不連續，從而產生 EMI 泄漏點。
圓形 EMC 連接器
在圓形 EMC 連接器中，連續屏蔽和有效接地的基本要素以不同的方式實現。例如，EN3645 是一種廣泛用于軍事、航空航天和工業應用的超小型圓形連接器規格。它有各種尺寸，具有各種觸點排列和耦合方法。這些連接器經過專門設計，可支持高水平的 EMC。
EN3645 連接器具有連續的金屬對金屬底部，連接器兩半之間沒有間隙，可實現最大的 EMI 接地。當外殼相遇時，甚至在觸點嚙合之前，連接器就接地了。其他設計特點包括（圖 3）：
硅酮密封件可最大限度地提高抗撕裂性和密封記憶。
自鎖螺紋耦合。
連續金屬對金屬觸底，實現最大 EMI 接地。
高強度梯形螺紋，確保殼體之間的連續性。
接地指為 EMI 保護提供專用接地連接。
加長的安裝孔，可靈活安裝標準 EN3645 盒式或壁掛式插座。
觸點固定系統確保在劇烈振動下不間斷接觸。

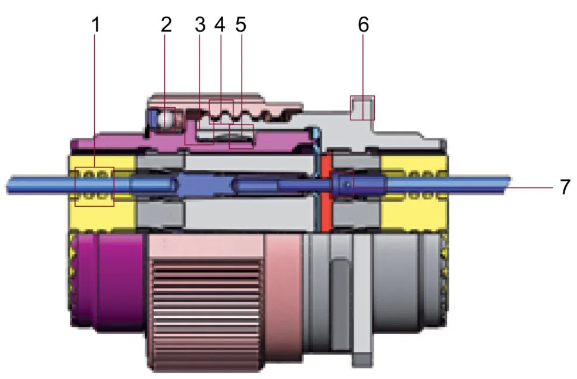

圖 3.EN3645 超小型圓形連接器的內部設計特點的剖面圖。
總結
EMC 連接器在軍事、航空航天和工業系統中非常重要。它們依靠屏蔽和接地來控制 EMI。電纜接頭和墊圈是提高 EMC 性能的重要設計特性。連續的金屬對金屬觸底和接地手指等功能可以提高圓形連接器的 EMC 性能。
