12月5日，特斯拉中國副總裁陶琳在微博發文表示，特斯拉已在其官網上公布了車輛電子線束接口的設計方案，并邀請更多設備供應商和車企一起推動車輛電子連接器統一標準，加速整個線束行業的降本增效。
陶琳稱，目前線束和電子連接器行業仍是汽車行業自動化程度最低、標準化統一程度最低的元器件領域之一?，F(xiàn)在行業內連接器種類有 200 多種，一輛車里的用量成百上千。

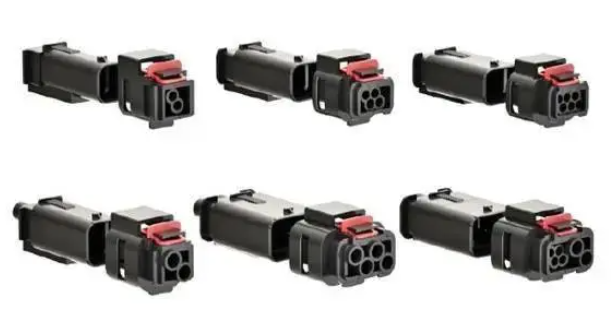

目前，特斯拉已經可以將 200 多種不同接口的連接器統一為 6 種標準接口，它們能滿足 90% 以上的供電和信號傳輸需求。這樣一來，生產的故障率和成本都會大幅降低。
現在，特斯拉將他們公開給全行業。
這意味著什么？
這么說吧，歸根到底意味著成本！

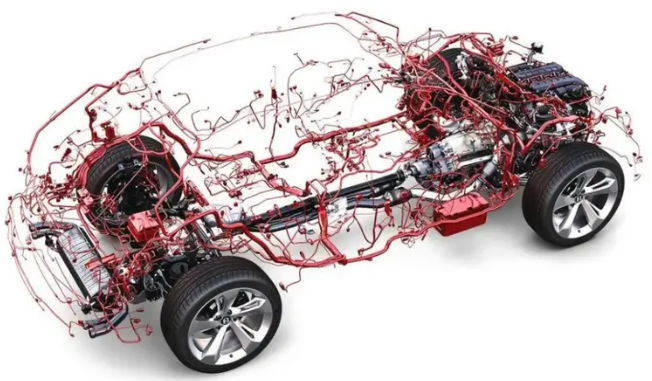

在傳統汽車生產中，一輛傳統家用汽車的線束長度大約為5公里，而特斯拉自Model S和Model X起，開始嘗試對電動車架構進行改革，根據功能劃分域控制器，極大減少了ECU（Electronic Control Unit）電子控制單元的數量并同步縮短了CAN總線的長度，將線束長度將少到了3.5公里。此后，Model 3在Model S和Model X的基礎上對“域”進行重新劃分，各個ECU不再按功能進行劃分，而是以物理位置直接分為四大部分，進一步提升集成度，Model 3的線束長度進一步縮短到1.5公里。
線束的主要構成是銅，而銅材料成本較高，這少掉的3.5公里就是成本。
同時，根據測算，傳統汽車線束的重量約占整車的5%，長度的縮短為汽車設計讓出更多的物理空間，并在減輕汽車總重的同時減少能耗提升續航。同時，通過拆解發現，Model 3在高壓線束中采用鋁導線代替?zhèn)鹘y(tǒng)的銅導線，由于鋁與銅的密度分別為2.7kg/立方米、8.9kg/立方米，增大線徑的鋁導線(增大約1.6倍)依舊可以進一步減少車身重量(約21%)，且鋁料的成本較銅便宜一半以上，導線材料替換幫助Model 3進一步實現輕量化，并降低制造成本。
但特斯拉仍然沒有止步，2022年，Cybertruck推出時，特斯拉更是將“線束革命”推向到了一個新的高度。相比傳統汽車，它的線束總量減少了77% ，總長不到1公里。而馬斯克甚至仍然不滿足，他認為未來最終可以減少到100米。
這次，特斯拉是怎么做到的呢？
他們放棄了傳統的供電系統， 全車采用了48V電源。
因為傳統汽車 使用的是12V電源， 意味著每個組件都需要有自己的一組電線，連接到中央 ECU 才能發揮作用。 每個揚聲器、每個開關、每個傳感器、每個按鈕。
以門為例，它可能包含傳感器，以向汽車計算機信號是否開啟、關閉或處于某個角度。 這對于窗戶也是如此，窗戶上有按鈕來觸發開啟和關閉。 開關連接到車輛的控制器，控制器又連接到窗戶執行器以降下或升起玻璃。
將揚聲器加入方程式，你就會明白線束為何如此混亂。電線在現代車輛內部蔓延數公里，增加了復雜性、成本和重量。更糟糕的是，它們的建造和安裝是由手工完成的。
而特斯拉放棄了這套系統。相反，他們使用48V電源，從而可以使用已經穿過揚聲器、窗戶、環境燈和方向盤的“相同”電線連接到門把手。
因為將電壓提高了4倍，從而使得所需電流減少到原來的 1/4，也就只用了原來1/4線束。這意味著特斯拉通過此項改進大幅減少了花在布線上的成本。
問題來了，聽上去這么好的事情，擁有上百年，幾十年傳統的汽車巨頭們，難道做不到嗎？
還真就是如此。 事實上， 上一次汽車產業提高電壓是從6V到12V，已經是70年前的事情了。 從那以后， 人類一直無法再次提高汽車電壓水平。
為什么呢？ 其實 也沒啥神奇的地方， 就是其他車廠的老板都只不過是個打工的，沒膽量，也沒權利去開新地圖，得過且過而已。要想創新，還得看原始創始人領導的工廠/公司。 等公司被委員會領導后，就平庸但長命了。
在特斯拉公布了簡化的線束系統專利后，相信這一切都將很快成為歷史。
這也再次提醒，真正的降本增效，是向技術和創新伸手，而非供應商和工人！
