據臺灣《經濟日報》報道，臺積電硅光(SiPh)和光電合封(CPO)技術戰略取得重大進展，近日成功實現CPO與先進半導體封裝技術的集成。臺積電與博通合作，在3nm工藝上調試成功CPO關鍵技術——微環調制器(MRM)，預計2025年初可以交付樣品，有望在2025年下半年量產1.6Tbps光電器件。這將開啟CPO與高性能計算(HPC)和AI ASIC芯片的集成之路，實現計算從電信號傳輸?shù)焦庑盘柕闹卮箫w躍。預計博通和英偉達將成為臺積電首批采用這種光電共封技術的客戶。
上圖是微環調制器(MRM)示意圖，顯示單頻光輸入經過調制獲得一系列邊帶光輸出。
《經濟日報》進一步援引業內消息人士的話稱，英偉達計劃從GB300芯片開始采用這種CPO技術，隨后的Rubin架構也將集成光電模塊，希望由此提高通信質量并減輕 HPC 應用中的信號干擾和過熱問題，解決當前NVLink 72互連(最多連接72個GB200芯片)的局限性。
??硅光和CPO將成為新一代HPC/AI應用的突破性技術
??隨著AI熱潮推動高性能計算(HPC)需求，SiPh和CPO有望突破摩爾定律的局限，成為未來HPC和AI應用的突破性技術平臺。SiPh將電子和光子通過先進封裝集成到同一芯片中，信號可以通過光波導傳輸。在硅芯片中集成光波導元件可以同時處理電信號和光信號，不但能夠成倍提高處理器內核之間的數據傳輸速度，而且可以縮小芯片尺寸，降低功耗和生產成本。
??除了HPC和AI應用外，光子元件也是激光雷達和醫療傳感器的理想選擇。

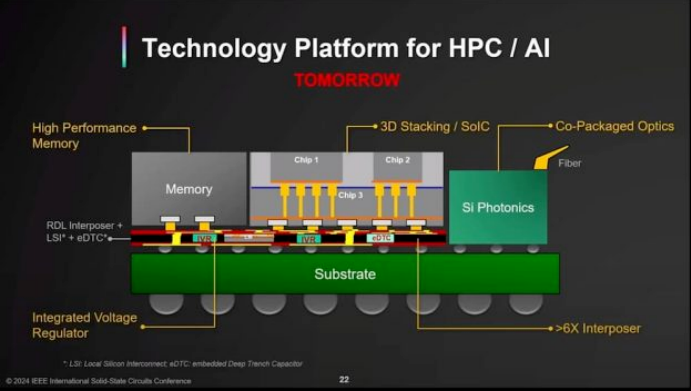

新一代HPC/AI技術平臺將通過先進封裝集成邏輯芯片、存儲器和硅光器件。
AI應用和高性能計算對芯片數據傳輸與運算速度的需求大幅提升，英特爾與臺積電都在力推硅光子應用，因?yàn)槠涓邘?、低功耗、傳輸范圍廣、節省成本等優勢，有望成為解決AI能效與算力挑戰的有效方案。
??臺灣工研院產學研國際戰略中心指出，AI與高端數據中心將是硅光子市場爆發的突破點，預期該技術將從光收發器演進至CPO 和Optical I/O。預估2022年至2027年全球SiPh裸片市場年復合增長率高達48.2%，異質集成與先進封裝的實現將成為技術發展重點，但需要更多創新材料。
??然而，SiPh仍有許多技術障礙尚未克服。早在10多年前，英特爾就已經將SiPh視為推進封裝技術的關鍵，但到目前尚未實現商業化量產。臺積電與多家業界合作伙伴成立硅光子產業聯盟，基于其COmpact Universal Photonic Engine (COUPE)技術的SiPh產品有望在2025年實現量產。
??TSMC COUPE
??為應對 AI 熱潮帶來的數據傳輸量激增需求，臺積電著手開發緊湊型通用光子引擎 (COUPE) 技術。COUPE采用SoIC-X芯片堆疊技術，將電子芯片堆疊在光子芯片之上，從而降低芯片間連接的阻抗，并提高能源效率，其效果優于傳統堆疊方法。臺積電計劃在2025年在小型可插拔器件上驗證COUPE，隨后在2026 年將其以CPO形式集成到 CoWoS 封裝中，將光學連接直接引入芯片封裝中。
??臺積電與日月光和富士康等大廠聯合成立了SiPh聯盟，以推動硅光技術標準協議，整合上下游資源，共同推動臺灣加速SiPh產業發展。據悉，Google是采用SiPh技術最積極的云服務商(CSP)之一，已開始部署800G SiPh收發器。

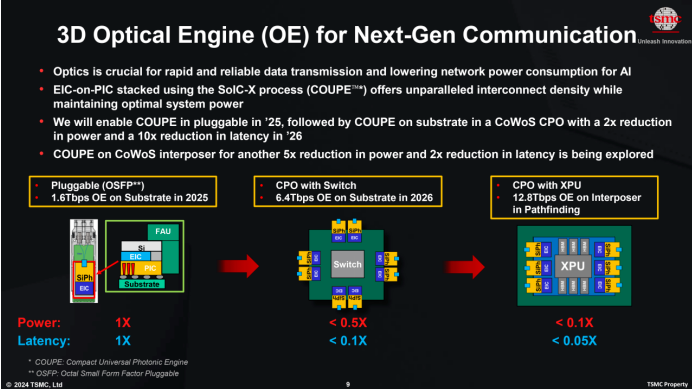

TSMC針對新一代網絡通信的3D光學引擎發展規劃
臺積電第一代3D光學引擎 (COUPE) 將集成到運行速度為1.6 Tbps的OSFP可插拔基板上，這一傳輸速率已經遠超當前銅纜以太網標準(最高800 Gbps)，凸顯了光學互連對于網絡密集型計算集群的直接帶寬優勢，更不用說預期的節能效果了。看來TSMC的硅光技術開發進度比原計劃還要快。
??展望未來，第二代 COUPE 將以CPO形式集成到 CoWoS 封裝中。與第一代相比，此版本的COUPE 將支持高達 6.40 Tbps 的數據傳輸速率，且延遲更低。
??臺積電第三代 COUPE(COUPE集成在CoWoS中介層上)預計將更進一步，將傳輸速率提高到 12.8 Tbps，同時使光學連接更接近處理器本身。目前，COUPE-on-CoWoS 正處于探索階段，臺積電尚未設定目標日期。
