位于瑞士納沙泰爾的瑞士電子與微技術中心(CSEM)研究機構近期拆分成立了一家新公司“CCRAFT”,致力于生產基于薄膜鈮酸鋰(TFLN)材料的集成光路(PIC)。這家新公司據稱是全球首家提供薄膜鈮酸鋰(TFLN)芯片量產服務的純晶圓代工廠,這種光子芯片將在直徑6英寸(150毫米)的晶圓生產線上量產。
CSEM宣布:“CCRAFT目前已進行了試生產,并計劃擴大其在瑞士納沙泰爾的生產線,以交付數百萬顆先進的光子芯片。預計這些光子芯片將作為光通信、人工智能(AI)數據中心和量子技術的關鍵組件。”
CSEM首席執行官Alexandre Pauchard(左)和CCRAFT首席執行官Hamed Sattari在CSEM潔凈室內,手持一片6英寸薄膜鈮酸鋰(TFLN)晶圓。經過CSEM六年的研究,拆分成立的CCRAFT現已開始生產并擴大規模,以實現光子芯片的大批量生產。
此前,總部位于瑞士蘇黎世的Lightium公司也致力于薄膜鈮酸鋰(TFLN)技術的研究。去年9月,該公司完成了700萬美元的種子輪融資,并正在與荷蘭光子組裝和封裝專家PHIX合作。
CCRAFT創始人兼首席執行官、CSEM技術經理Hamed Sattari在一份新聞稿中表示:“主流的光子平臺在帶寬和能效方面正遭遇根本性瓶頸,而人工智能驅動的數據需求則進一步放大了這些瓶頸問題。薄膜鈮酸鋰(TFLN)是一個非常有前景的材料平臺,能夠滿足下一代性能需求?!?/p>
Hamed Sattari表示:“過去六年,我們?cè)贑SEM開發了薄膜鈮酸鋰(TFLN)制造技術,并為40多家合作伙伴生產了光子芯片。現在,我們已準備好擴大生產規模?!?/p>

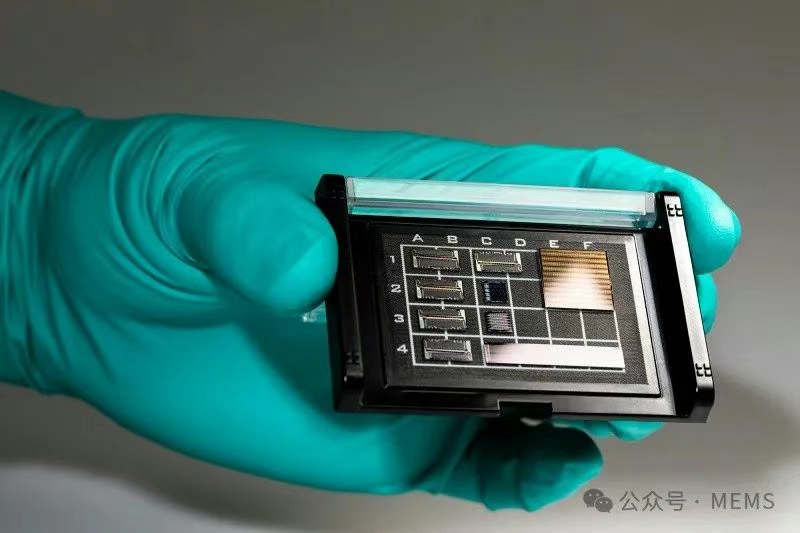

CCRAFT生產的薄膜鈮酸鋰(TFLN)光子芯片
Hamed Sattari在一篇領英(LinkedIn)帖子中補充道:“我們生成的薄膜鈮酸鋰(TFLN)光子芯片能夠?qū)崿F(xiàn)超過1.6 Tbit/s的數據傳輸速度,同時將能耗降低多達十倍——這對人工智能數據中心和電信基礎設施而言是一次飛躍。但其影響遠不止于此,薄膜鈮酸鋰(TFLN)光子芯片還為量子技術、先進傳感等領域的全新可能性打開了大門?!?/p>
薄膜鈮酸鋰(TFLN)集多項關鍵優勢于一身,例如高電光效率、低光損耗、寬透光窗口、光學非線性以及與微電子系統的兼容性。這使得薄膜鈮酸鋰(TFLN)不僅成為數據通信的變革平臺,也成為量子技術、激光雷達(LiDAR)、先進傳感和空間應用的變革平臺。
Hamed Sattari繼續說道:“CCRAFT提供完全基于薄膜鈮酸鋰(TFLN)襯底的單芯片設計,以及將薄膜鈮酸鋰(TFLN)與硅相結合以便于集成的混合設計?!?/p>
盡管許多公司正在突破基于硅光子或磷化銦(InP)的現有光子材料平臺的極限,但薄膜鈮酸鋰(TFLN)材料的支持者認為,這些平臺無法實現市場所需的性能飛躍。
CSEM指出:“薄膜鈮酸鋰(TFLN)的關鍵優勢在于其采用了已被廣泛理解和應用的塊體光學材料,有望將速度提高8倍,能耗降低10倍。憑借其卓越的電光特性以及與現代芯片制造的兼容性,薄膜鈮酸鋰(TFLN)能夠?qū)崿F(xiàn)超快速高效的數據傳輸,以及各種傳感應用?!?/p>
盡管CCRAFT將面臨來自現有技術以及Lightium和總部位于美國馬薩諸塞州的HyperLight等薄膜鈮酸鋰(TFLN)供應商的競爭,但CCRAFT表示:“除了多項目晶圓(MPW)之外,我們還將提供專用的工藝設計套件(PDK)來支持客戶量產,以降低代工成本?!?/p>
CSEM報道稱:“PDK包含每個組件物理特性和性能的完整模型,以確保制造出的芯片性能符合設計要求。CCRAFT能夠生產每片晶圓包含多達800種不同芯片的MPW?!?/p>
Hamed Sattari表示:“我們是全球首家為基于薄膜鈮酸鋰(TFLN)的芯片做好量產準備的公司。其他企業仍在籌集資金或提供所謂的虛擬代工服務,需要將實際生產外包。我們與CSEM的緊密合作使我們能夠從中試轉向量產?!?/p>
CCRAFT計劃在瑞士納沙泰爾建設更多的生產線,預計到2030年實現年產1200萬片芯片的目標,并在此過程中占據全球30%的市場份額。
CSEM市場營銷和業務發展副總裁Bahaa Roustom指出:“通過利用CSEM的基礎設施和多年的專業知識以及‘地平線歐洲(Horizon Europe)’項目,CCRAFT可以加快生產速度,并有望成為全球首家提供高性能光學信息處理關鍵組件量產代工的公司。這對瑞士和歐洲來說是一個真正的機會,可以在一項重要的技術領域重新獲得自主權。”
