隨著5G技術的不斷發展,終端設備廠商也在不斷加強智能化的產品設計開發,在射頻鏈路上對開關的要求也越來越高。AW13504HFLR是一款采用了國產工藝,具有低插損、高隔離及高耐受功率的單刀四擲(SP4T)開關,適用于HPUE高功率用戶設備和5G射頻前端。
應用場景
AW13504HFLR主要特性
頻率范圍:0.1~7.125GHz
輸入電壓范圍:1.65V~1.95V
插入損耗:0.89dB typical@6GHz
端口隔離度:23dB typical@6GHz
耐受功率可達40dBm
開關速度:Tsw=1.5μs
單電源供電
支持MIPI 2.1協議
封裝:FCLGA 1.1mm * 1.1mm * 0.47mm – 9L
產品優勢一:極快的切換時間 Tsw=1.5μs
5G SRS作為5G系統中的重要參考信號,為實現終端設備和基站之間的同步和測量提供了關鍵支持。通過SRS信號,系統可以實現時間同步,頻率偏移校準和信道質量評估等功能,從而提供更高效、可靠的通信服務。AW13504HFLR極快的開關切換時間可以應用于SRS 信號發射。

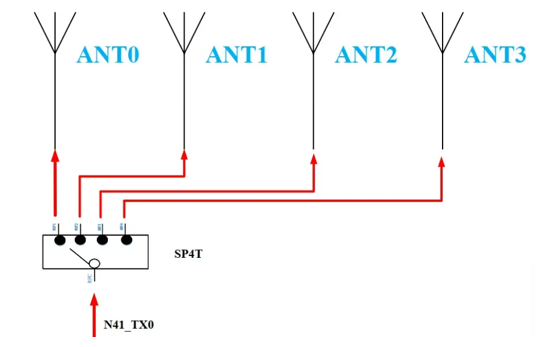

AW13504HFLR可應用于5G SRS
產品優勢二:低插入損耗0.89dB typical @ 6GHz
接收靈敏度是接收機性能的一個關鍵指標,它決定了接收機是否能夠在弱信號條件下正常運作;發射功率是發射機性能的一個關鍵指標,UE發射的信號需要經過空間的衰落之后才能到達基站,越高的發射功率意味著越遠的通信距離。AW13504HFLR優秀的低差損及高線性度性能,使其不僅在接收通路能夠獲得更優的靈敏度,也能在發射通路降低功率損耗獲得更高的發射功率,更易滿足HPUE設計需求。

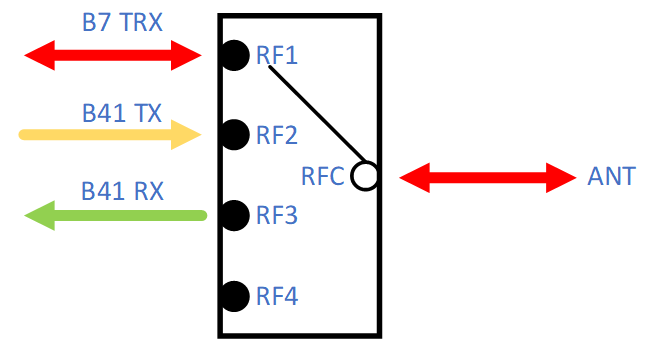

AW13504HFLR可用于發射通路和接收通路
產品優勢三:良好的抗靜電性能
在電子設備的制造、測試和維護過程中,靜電常常是一個不可避免的問題。由于電子設備中的電子元件和電路板非常敏感,即使是微小的靜電電荷也可能會損壞它們。因此,防靜電管理系統非常重要。AW13504HFLR具有優秀的抗靜電性能,可以減少設備的損壞和損失,從而降低生產成本和維修成本。

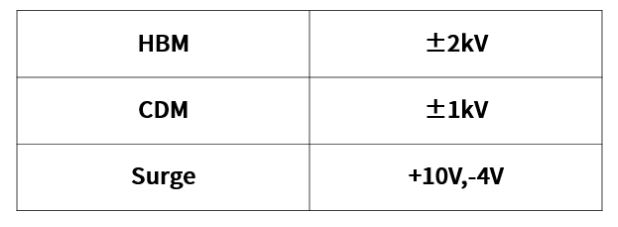

AW13504HFLR的靜電能力
總結
AW13504HFLR具有高達40dBm的高功率容量可以滿足5G及HPUE的應用需求,其低插損除了可以獲得更好的靈敏度以外還能降低發射功率的損耗獲得更大的發射功率。1.5us的切換速度可以滿足5G SRS應用的要求。高達7.125GHz的支持帶寬可以覆蓋蜂窩射頻和WiFi的應用需求。這些優異的性能使得AW13504HFLR可以靈活應用于射頻前端的設計當中,為前端電路設計帶來便捷。
