Brad M12 電源 L-Code連接器系統符合 PROFIBUS 標準和 PROFINET 系統專用的 PROFINET 國際 (PI) 標準，可提供工業 4.0 電力推進設備所需的電力，而且外形緊湊，性能可靠。Molex莫仕制造的防焊渣和耐油 (WSOR) 電纜可在惡劣環境中為電線組件和布線系統提供保護。

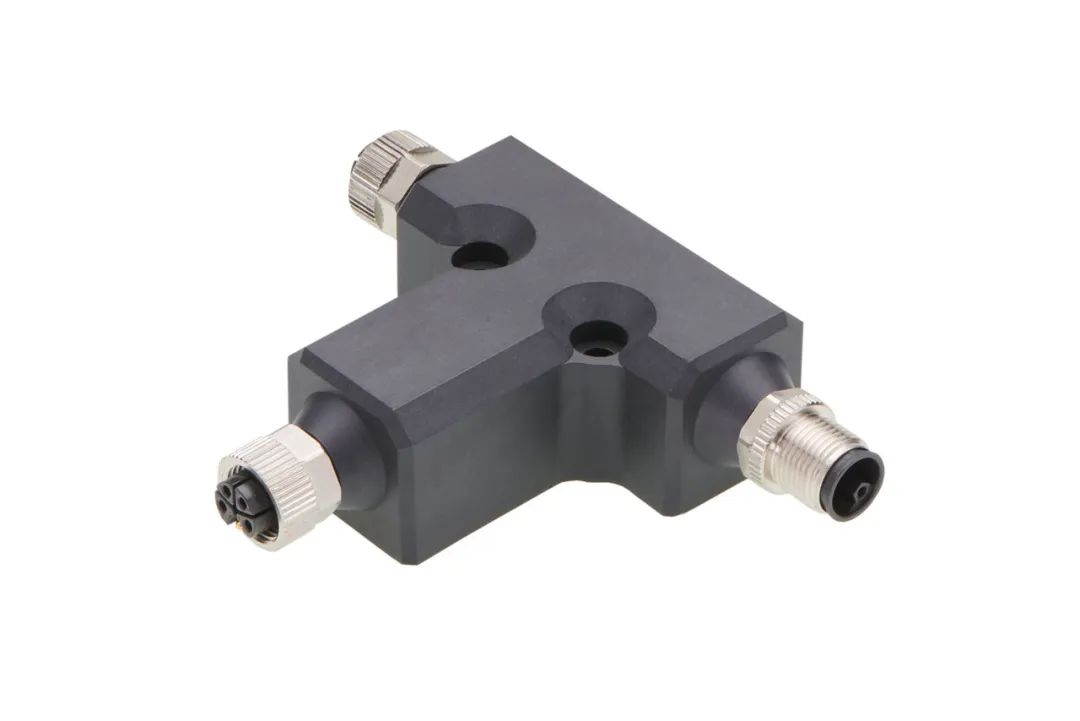

▲Brad M12電源L-Code連接器
特色優勢
Brad M12 電源 L-Code連接器系統
Brad M12 L-Code連接器系統具有靈活性，節省空間，可提供現代工業 4.0 創新所需的供電容量。該系統提供的電力是標準 M12 連接器的 4 倍——使用 63V 交流或直流電源時，每個引腳的電流高達 16.0A。

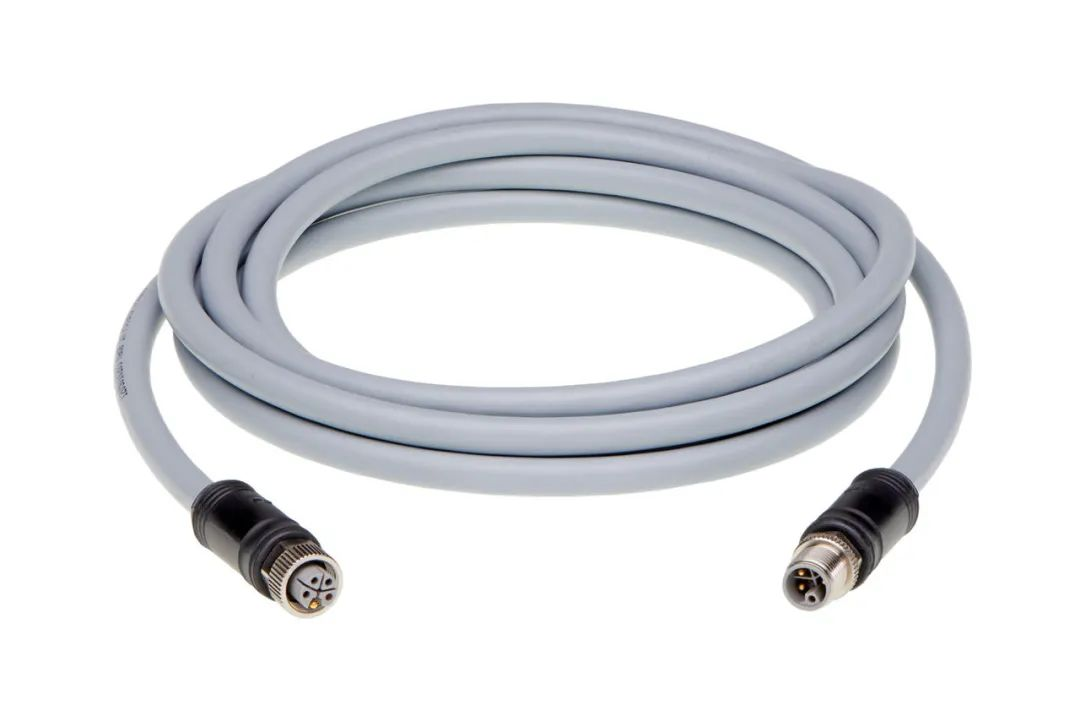

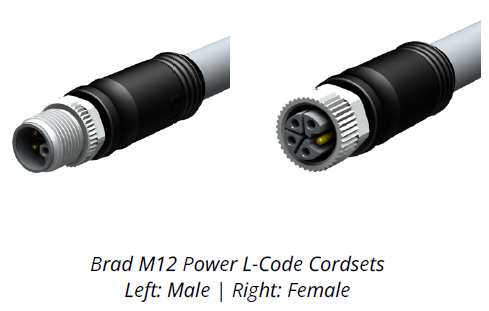

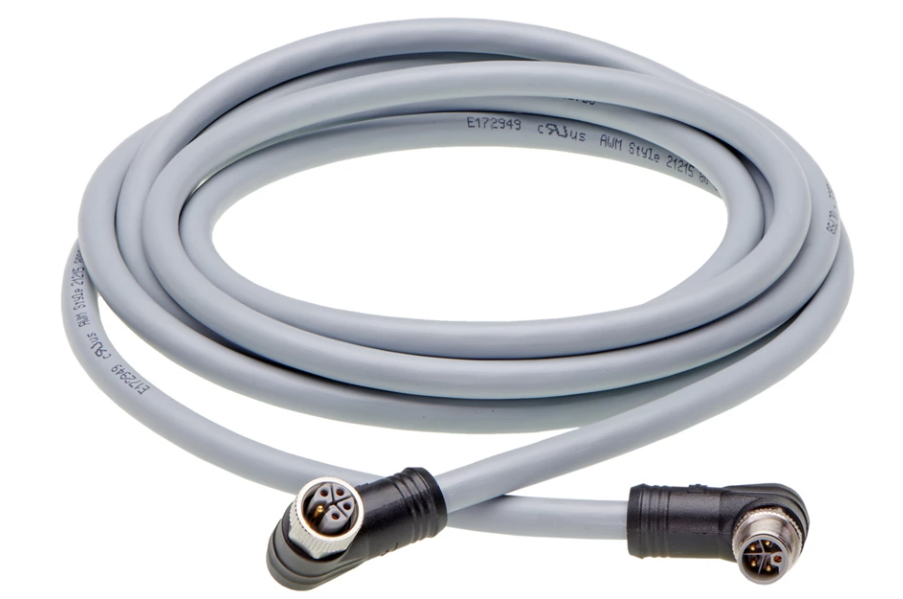

Brad M12 電源 L-Code單端和雙端電線組件
可靠性和耐用性是 Brad M12 電源 L-Code電線組件的兩大亮點。預裝配流程減少了布線和裝配錯誤，F(xiàn)lamar WSOR 電纜可在惡劣環境中為電線組件和布線系統提供保護。IP67 防護等級的密封接口增強了防塵和防水保護。
Brad M12 電源 L-Code連接器系統標準
Brad M12 電源 L-Code連接器系統適合各種工業應用。這些連接器兼容現有的基礎設施，而且完全適配競爭對手的 M12 電源 L-Code產品。還符合 PROFIBUS 標準和 PROFINET 系統專用的 PROFINET 國際 (PI) 標準。
IP67 防護等級的密封接口
? 提供密封式連接，適用于嚴苛和潮濕的工業環境
? 包括防塵連接器，可短時間浸入深達 1 米的水中
L-Code插配接口
防止錯誤插配其他用于輸入、輸出、信號或工業網絡連接的 M12 連接器
63V AC/DC;每個引腳的電流高達 16.0A
? 提供的電力是標準 M12 連接器的 4 倍
? 允許更長安裝距離，并減少了 2.50 平方毫米粗電線導致的電壓降
引腳密封在觸點載體中
消除裸露引腳引起的電擊風險，提高操作人員安全
符合 PI 標準
? 可即時實施到 PROFINET 應用中
? 節省時間和成本
產品是根據 IEC 61076-2-111 標準開發的
制定開放的工業連接器標準，以促進制造商接受更多種類平臺
總覽
制造工廠的電力要求越來越高，空間卻越來越小。但是，目前的電源連接器系統往往較大。Brad M12 電源 L-Code連接器系統為新型標準設備連接提供了基礎，節省了空間，緊跟推動著工業 4.0 發展的小型化趨勢。詳情如下：
63V 16.0A，M12 尺寸為 2.50 平方毫米
63V 12.0A，M12 尺寸為 1.50 平方毫米
工業 4.0 的發展需要更好的連接，以便能夠支持更多連接/節點并提供更大電力。工廠車間以太網是未來的發展趨勢(即數字化制造)。但是，連接器需要符合國際標準。Brad M12 電源 L-Code連接器符合新的 PROFINET 應用標準：
IEC 61076-2-111 標準
PNO 認證/驗收
完全適配競爭對手的 M12 電源 L-Code產品
為了跟上工業 4.0 的步伐，工廠經理需要可媲美或優于現有 M12 連接器系統的性能/可靠性的連接。Brad M12 電源 L-Code連接器系統具有以下顯著優勢：
由于Molex莫仕精確的生產流程，預裝配流程減少了布線和裝配錯誤，節省了寶貴的時間。
Flamar WSOR電纜可進一步保護整個電線組件和布線系統，即使是在最惡劣的環境中也不例外。
去中心化對于工業自動化技術的數字化起著關鍵作用。如今有這樣一種趨勢，即將應用和組件從傳統的控制柜移出到現場，使其作為小型設備或機器的一部分;這與“零機柜”理念相吻合。對于從機柜移出到現場的應用，Brad M12 電源 L-Code連接器提供 IP67 防護等級的密封接口，可承受苛刻的環境條件。
市場和應用場合
工業自動化、汽車工廠
現場總線控制的 I/O 盒
分散式 I/O 的電源
小型服務器/直流電動機和驅動器
機床、壓力機、成型和沖壓設備
規格參數
參考信息
包裝：袋裝
適配：M12 電源 L Code線組，插座和現場附件

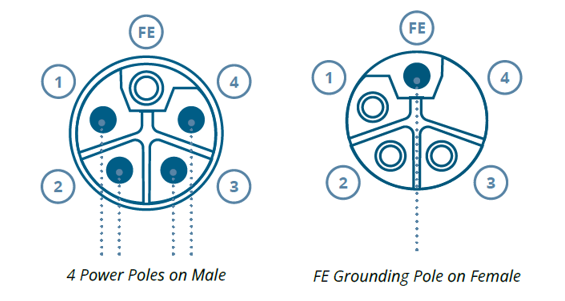

Code/引腳數量：
CSE L Code 5 x 2.50mm2 – L Code (4+FE)
CSE L Code 4 x 2.50mm2 – L Code(4 無 FE)
CSE L Code 5 x 1.50mm2 – L Code (4+FE)
CSE L Code 4 x 1.50mm2 – L Code(4 無 FE)

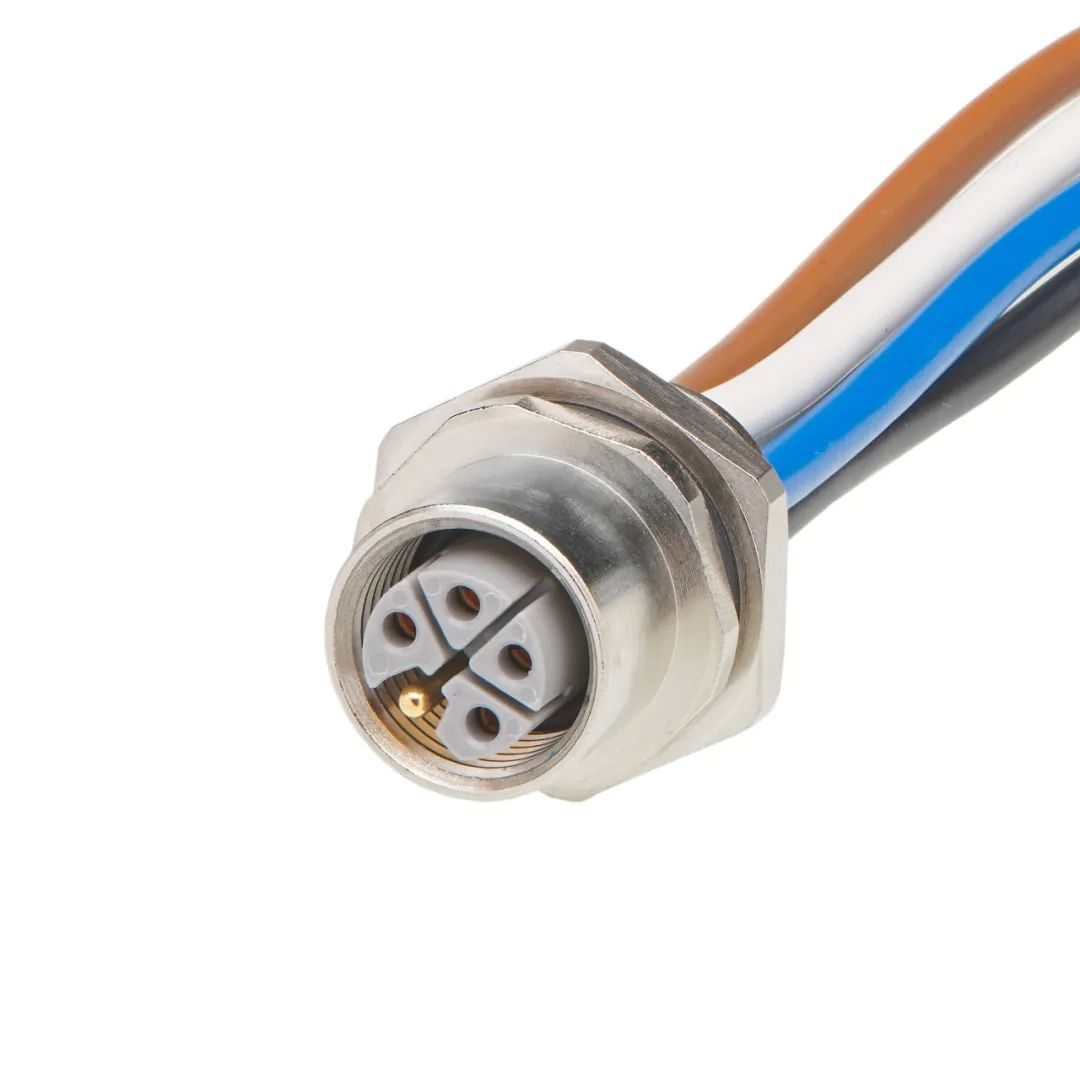

插座 – L Code (4+FE)
電氣參數
電壓(最大)：63V(污染等級3)
電流(最大)：每針 12.0A(1.50mm2 電線)
每針 16.0A(2.50mm2 電線)
接觸電阻：<5毫歐
絕緣電阻：>108歐姆
物理參數
外殼/插件：PA
連接螺母：黃銅
包覆成型：TPU 黑色
觸點：黃銅
觸點鍍層：鍍金
工作溫度：-25 至 +85°C
設計單位：毫米
有害物質限制指令：是
灼熱絲：是
UL：待定
IEC 標準：61076-2-111:2017
IP等級：IP67
