近年來，柔性可穿戴技術發展迅速，在醫療保健領域得到了廣泛的應用。人機交互，機器人觸覺，軍事和工業領域。在廣泛的臨床治療中，脈搏波信號一直被證明是重要的醫學參考指標，可以有效地了解身體的健康狀況。屈肌動脈的波動與整個心臟的血液反射密切相關，可以提供豐富的信息，包括心臟健康、血壓平衡、血管老化、器官健康和睡眠質量。隨著現代醫學的進步，對更全面的脈搏波信號（包括周期、脈寬、脈搏率和脈沖形狀）的需求變得越來越重要。為此，脈沖波的三維動態重建被認為是一種合適的解決方案。觸覺 3D 脈沖動態重建可以集成到醫療機器人中，與計算機視覺等技術相結合，實現全方位的醫療診斷。
對于人體來說，指尖上的觸覺感受器總數超過2000個，遠遠超過任何其他部位。在中醫把脈診斷中，從業者通過這些指尖感受器巧妙地捕捉患者的脈搏信號，并根據患者的脈搏形狀、速度、節奏、強度等具體信息判斷患者的身體狀態。整個過程如圖1a所示。因此，為了重建3D脈沖波，制備受中醫把脈啟發的高分辨率仿生觸覺傳感器陣列通常是一種有效的方法。值得注意的是，高分辨率包括高空間分辨率、時間分辨率和力分辨率。首先，為了收集脈沖波的空間分布特征，觸覺傳感器陣列應具有與人類指尖感受器相當?shù)拿芏?。然而，大量電信號串擾的引入對圖像保真度提出了挑戰。其次，脈搏的跳動頻率很高（成人的脈搏頻率為 60-100 次/分，兒童為 90 次/分，老年人為 55-60 次/分），因此需要超高的時間分辨率來捕捉整個周期信號的細節。此外，單次脈搏跳動的力量約為 30-130 mgF，而醫生在測量脈搏時手部施加的壓力通常為 100-200g。

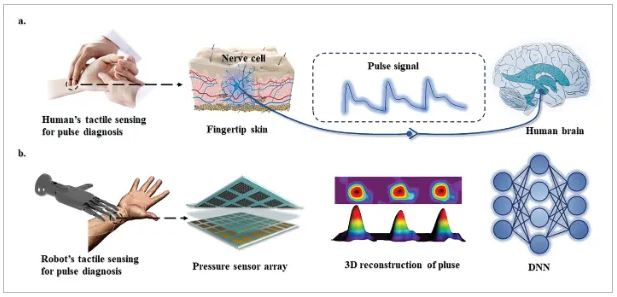

圖1、脈沖波信號采集過程。a） 用于脈搏診斷的醫生觸覺傳感。b） 用于脈沖診斷的機器人觸覺傳感。
隨著現代醫學的發展，連續可靠的脈搏波監測在生理評估和疾病診斷中的重要性顯著提高。其中，脈沖波的三維重建是必不可少的，需要依靠超高分辨率的傳感器陣列，即高空間分辨率、時間分辨率、力分辨率。本文，中國科學院重慶綠色智能技術研究院魏大鵬 研究員團隊在《ADVANCED FUNCTIONAL MATERIALS》期刊發表名為“High-Resolution Carbon-Based Tactile Sensor Array for Dynamic Pulse Imaging”的論文，研究開發了一種基于壓敏隧道機制的32×32柔性高密度觸覺傳感器陣列。通過掩模輔助等離子體增強化學氣相沉積（PECVD）方法，在微金字塔結構的硅襯底上沉積了共形石墨烯納米墻（GNWs）圖案陣列，并將其用作壓力敏感電極，從而實現了 64 點/cm2 的空間分辨率、高靈敏度（222.36 kPa-1）和短響應時間（2 ms）。更重要的是，HfO2隧穿層能有效抑制噪聲電流，使其感應到力分辨率為1/1000、信噪比為36.32 dB的弱壓信號。通過利用其高分辨率陣列，可以獲取更全面的脈沖信號，并成功復制脈沖波的 3D 形狀。這項工作表明，高分辨率傳感器在遠程智能診斷中的應用前景廣闊。

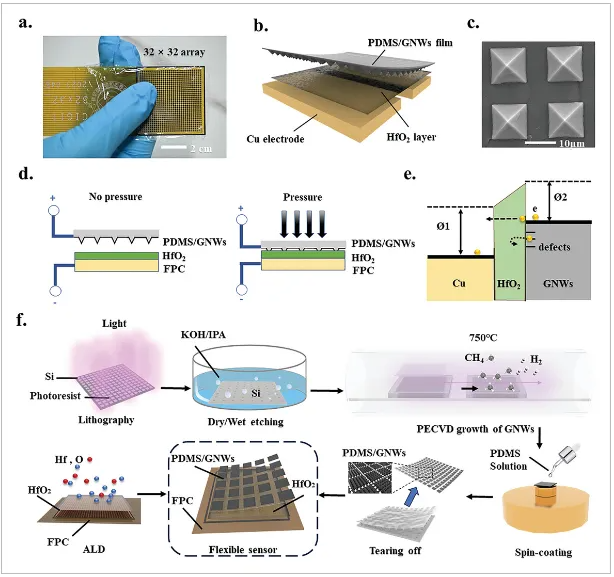

圖2、傳感器的結構、傳感機理及制備工藝

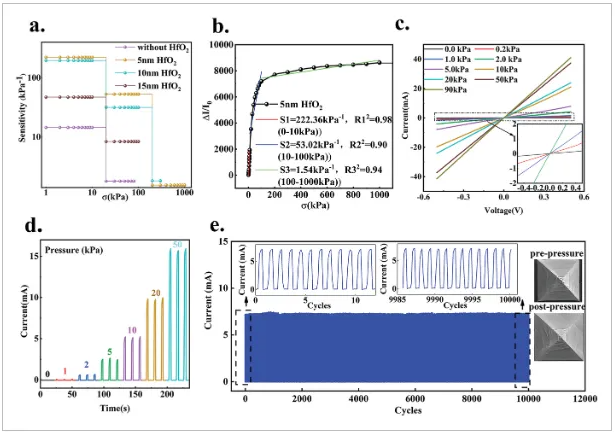

圖3、傳感器的壓力傳感性能

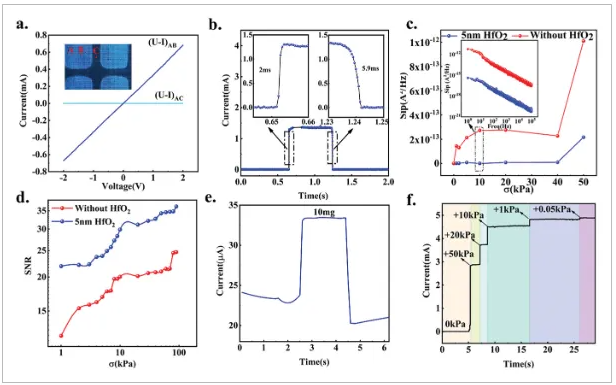

圖4、傳感器的分辨率性能

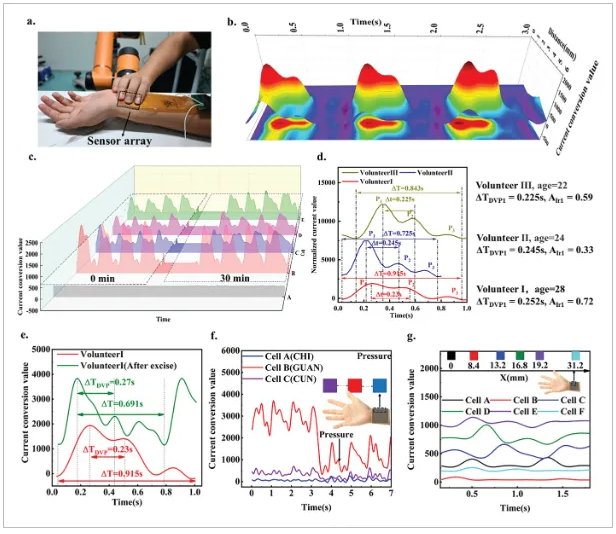

圖5、a） 脈沖波的采集過程。b）脈沖波的時空分布圖。x軸表示時間，y軸表示距腕面橈動脈中心的距離，z軸表示脈搏強度。c） 比較 30 分鐘前后五個隨機特征點的脈搏信號。d） 來自三名志愿者的脈沖波形。e） 志愿者 I 在運動前后的脈搏信號。f） 用手指改變壓力時 CUN、GUAN 和 CHI 穴位的脈搏信號。g） 通過脈搏波 P1 峰值的時間差計算血流速率。

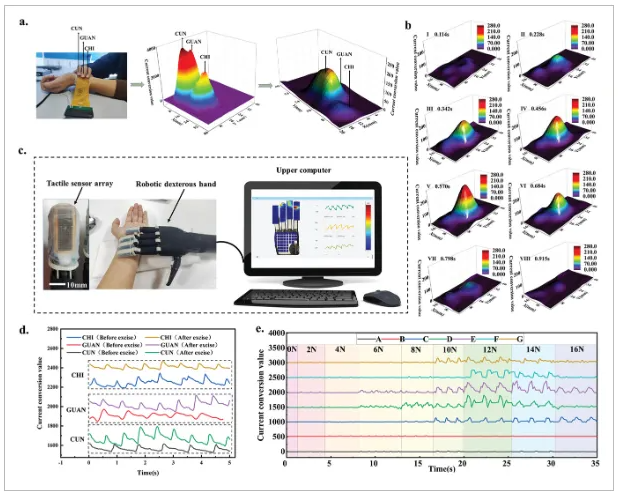

圖6、脈搏波的3D重建，用機械靈巧的手模擬實際診斷
綜上所述，我們開發了一種基于壓敏隧道機制的柔性高分辨率觸覺傳感器陣列，可應用于脈沖波遠程智能診斷。得益于微金字塔結構和 HfO2 隧道層的協同效應，該傳感器具有高靈敏度（0-10 kPa，222.36 kPa-1）、寬量程（0-1 MPa）、高空間分辨率（64/cm2）和時間分辨率（響應時間 = 2 ms，弛豫時間 = 5.9 ms）。更重要的是，由于 HfO2 層的噪聲抑制作用，高信噪比使該傳感器具有很高的力分辨率（1/1000），完全滿足微弱信號檢測的需要?；诿}沖采集系統，我們重建了壓力空間分布的三維動態脈沖圖像。我們探索了脈搏波強度與血流量之間的關系。此外，我們還研究了一些實際脈搏波診斷場景，包括不同穴位（存、關、池）和不同壓力下的脈搏診斷（傅、鐘、陳），并證明了高分辨率傳感器的可用性。這項研究為脈搏波診斷提供了一種可視化方法，具有巨大的應用潛力。
