目前的研究中，基于表面等離子體共振（SPR）效應的納米天線可以分別與熱釋電紅外探測器和熱電堆紅外探測器進行片上集成。這種片上集成使得紅外探測器能夠?qū)崿F(xiàn)窄帶探測并應用于非色散紅外（NDIR）氣體傳感器，這有助于實現NDIR氣體傳感器小型化及實現多組分氣體傳感。
近日，華中科技大學的科研團隊提出并構建了一種片上集成納米天線的量子點（QD）光電探測器，以進一步克服熱探測器的局限性，例如相對緩慢的響應速度和較低的探測率。這項研究證明了集成納米天線的窄帶光電探測器在紅外氣體傳感應用中的優勢。這項研究成果以“Nanoantenna integrated narrowband photodetector for infrared gas sensing”為題發表在Sensors and Actuators: B. Chemical期刊上，通訊作者為劉歡教授。
該項目重點研究了硫化鉛（PbS）膠體量子點（CQD），因?yàn)槠鋵t外光有很強的吸收性，并且易于與硅襯底集成。首先需要完成PbS量子點的合成，圖1展示了PbS量子點合成和配體置換的過程。隨后，研究人員利用微納工藝實現了量子點與光學納米天線的集成。這種片上集成光學納米天線的PbS光電探測器的制備流程如圖2所示。研究人員在PbS膠體量子點層上通過PECVD生長SiO2和電子束蒸發（EBE）生長金（Au）納米盤，以形成金屬-絕緣體-半導體（MIS）結構。

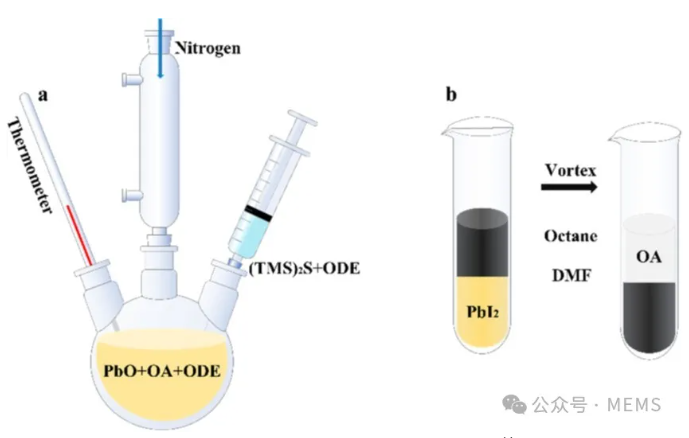

圖1 （a）PbS量子點合成示意圖，（b）配體置換步驟

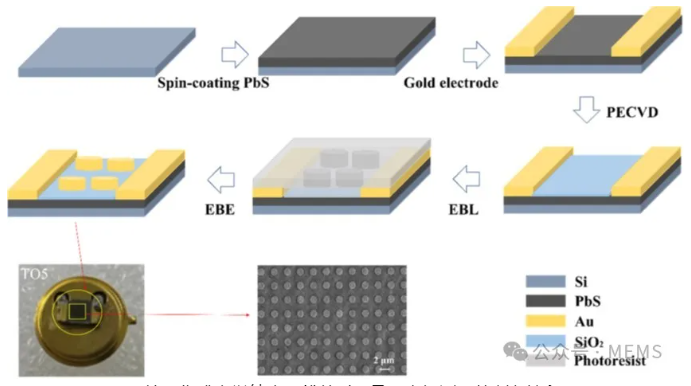

圖2 片上集成光學納米天線的PbS量子點探測器的制備流程圖
研究人員利用紫外光-可見光-近紅外光吸收光譜（UV-Vis-NIR）測試研究了量子點的吸收特性，相關結果如圖3a所示。隨后，研究人員通過掃描電子顯微鏡（SEM）分析了量子點薄膜的表面形貌（如圖3b和圖3c）。從圖中可以看出，利用電子束蒸發和電子束曝光等微納制備工藝可以更高質量地制備Au納米盤陣列。

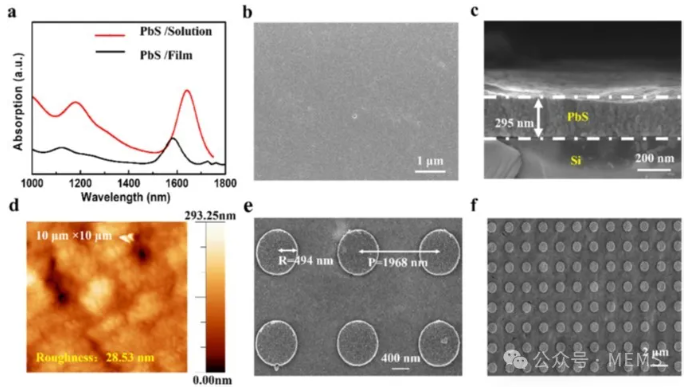

圖3 PbS膠體量子點薄膜的結構表征
窄帶光電探測器的性能主要取決于兩個參數：中心波長處的響應度和半峰全寬（FWHM）。利用納米天線，可以同時改善這兩個參數。在可見光和近紅外光范圍內，納米天線已被證明可以提高光電探測器的光譜選擇性。利用納米天線可以實現窄帶光電探測器。在制備了片上集成光學納米天線的PbS量子點光電探測器之后，研究人員使用經典的NDIR測試系統進行氣體傳感性能測試。圖4a展示了NDIR測試系統，該系統由寬帶光源、準直透鏡、氣室、片上集成光學天線的PbS量子點光電探測器和數字源表（Source Meter）組成。

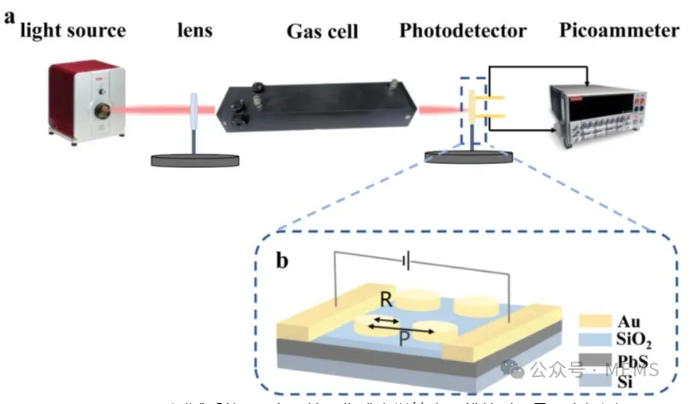

圖4 （a）NDIR測試系統，（b）片上集成光學納米天線的PbS量子點探測器

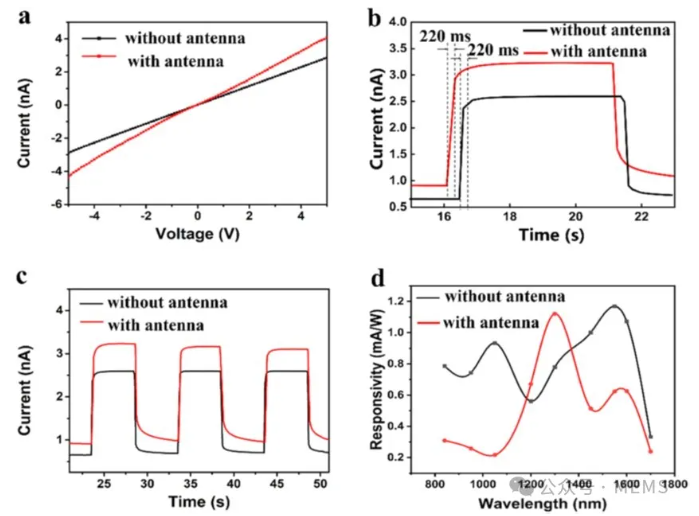

接著，研究人員對PbS量子點探測器與片上集成光學納米天線的PbS量子點探測器的光電性能進行了測試和比較，相關結果如圖5所示。結果表明，片上集成光學納米天線的PbS量子點探測器具有更高的比探測率和更窄的半高全寬。
圖5 PbS量子點探測器與片上集成光學納米天線的PbS量子點探測器的光電性能比較
最后，研究人員通過NDIR系統對不同濃度的NH3和CH4進行了測試。結果表明，具有集成光學天線的PbS量子點探測器無需在探測器前放置濾光片，可以實現更低濃度的氣體檢測。
綜上所述，這項研究提出并制備了一種片上集成納米天線的PbS量子點光電探測器，并將其應用于氣體傳感研究。這種片上集成納米天線的PbS量子點探測器在約1300 nm的峰值波長處實現窄帶光學響應，與未集成納米天線的探測器相比，其響應度提高了44%。基于片上集成納米天線的窄帶光電探測器的NDIR氣體傳感應用研究表明，在無需額外窄帶濾光片的情況下，就能獲得對特定氣體（如CH4和NH3）的選擇性，并且由于在特定波長處的光響應較高，從而實現較低的檢測限。通過設計工藝協同優化和迭代，可以實現對目標氣體特征吸收峰的精準匹配。這項研究證明了片上集成納米天線的窄帶量子點光電探測器在紅外氣體傳感應用的優勢。因此，將納米天線集成到中紅外探測器中并將其應用于氣體探測，展示出極具前景和前瞻性的潛力。
