MEMS揚聲器正在成為一種非常有前途的音頻解決方案，以滿足現代音頻設備日益增長的更小、更輕和更節能的需求。由于在低電壓下可獲得相對較大的驅動力，壓電驅動原理代表了微型揚聲器最有前景的實現方案。盡管在過去的幾年中提出了大量的新結構，但仍然需要在設計層面和仿真層面進行大量研究工作，以獲得具有良好音質的全頻微型揚聲器，并準確獲取這些器件的線性和非線性響應。
意大利米蘭理工大學（Politecnico di Milano）的科研團隊開發了一種入耳式應用的高性能壓電MEMS揚聲器。該揚聲器基于其中心部件的活塞式運動，中心部件通過一組折疊彈簧連接到執行器。當驅動電壓為30 Vpp時，該器件的聲壓級（SPL）從500 Hz開始大于107 dB，其體積小巧，尺寸為4.5 mm x 4.5 mm。在1kHz、94 dB SPL下，總諧波失真（THD）小于1%。因此，即使在原型階段，本文所提出的器件也代表了一種有前景的高性能壓電MEMS揚聲器解決方案，其不需要額外的封閉膜以最大限度地減少聲學損失。在聲壓級方面也證明了良好的數值-實驗匹配性，從而為這類MEMS結構的新系統設計開辟了道路。相關研究成果以“On the Design and Modeling of a Full-Range Piezoelectric MEMS Loudspeaker for In-Ear Applications”為題發表在Journal of Microelectromechanical Systems期刊上。

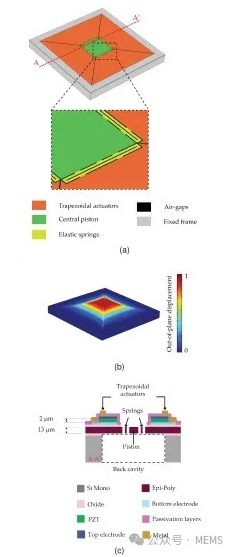

下圖為研究人員所提出的壓電MEMS揚聲器的示意圖。移動機械結構由四個梯形執行器組成，通過一組適當大小的折疊彈性彈簧連接到中心方形活塞。所提出的機械開敞（mechanically-open）特性依賴于由氣隙分隔的不同機械部件的存在。四個梯形執行器通過外部硅框架固定在襯底上，該外部硅框架也界定了位于移動結構下方的后腔。機械結構由13 μm多晶硅層制成，包括350 μm的外部框架寬度。微型揚聲器的機械結構設計為在可聽范圍內具有獨特的驅動振動模式，其特征在于四個梯形執行器和中心活塞的同步運動。
本文所提出的壓電MEMS揚聲器的示意圖
通過COMSOL Multiphysics?v6.1中實現的電-機-聲有限元模型（FEM）模擬了所提出的MEMS揚聲器的機械和聲學性能。該數值模型考慮了器件的實際功能中涉及的不同物理特性，以提供對其動態行為的精確估計。

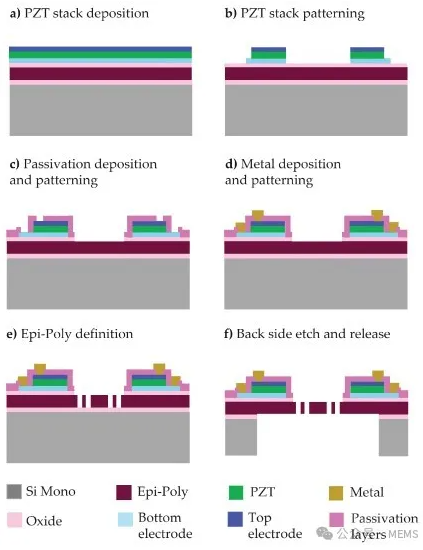

本文所提出的壓電MEMS揚聲器由意法半導體（STMicroelectronics）通過下圖所示的標準工藝流程制造。
壓電MEMS揚聲器的制造工藝（意法半導體制造）

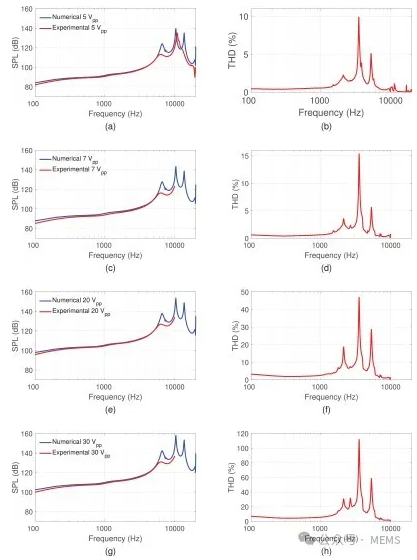

研究人員進行了力學和聲學測試，以評估微型MEMS揚聲器的性能，并驗證了有限元模型。當驅動電壓為30 Vpp時，MEMS揚聲器的SPL從500 Hz開始大于107 dB。為了評估入耳式揚聲器的聲音再現質量，還進行了THD測量。實驗結果表明，在1kHz、94dB SPL下，觀察到的THD小于1%。
在不同驅動電壓下測得的SPL曲線
總而言之，在本項工作中，研究人員設計、模擬、制造和實驗表征了一種入耳式應用的全頻壓電MEMS揚聲器。所提出的設計概念的主要新穎之處在于中心部件的活塞式運動，這要歸功于一組折疊懸架彈簧。這使得MEMS揚聲器有效面積最大化，并在全頻驅動電壓和存在預應力和幾何缺陷的情況下實現聲學封閉特征。所選擇的彈簧設計決定了微型揚聲器的幾何線性，允許在減少面積的情況下最大化SPL和最小化THD。因此，本文所提出的器件代表了邁向新型高性能壓電MEMS揚聲器的第一步，該揚聲器不需要額外的封閉膜以最大限度地減少聲學損失。
本文所開發的全耦合電-機-聲有限元模型證明了良好的數值-實驗匹配性，從而為一種新的系統先驗設計工具開辟了道路，并可以指導未來高性能微型揚聲器的設計過程。
未來的工作將通過優化程序解決壓電MEMS揚聲器位移體積和線性度的系統最大化問題。研究工作還將致力于通過引入遲滯壓電本構定律（hysteretic piezoelectric constitutive law）來增強有限元多物理場模型，以獲得定量的聲音失真估計。
