科達嘉超級大電流電感CPEX系列家族新增CPEX5051DL、CPEX5051DS兩大系列
來源:科達嘉電子  瀏覽次數:2266  發布時間:2024-08-02

為滿足工業電源、大功率電源模塊、儲能電源、新能源汽車電機驅動等大功率部件對功率轉換器的大功率、低損耗等需求,科達嘉超級大電流電感CPEX系列家族新增CPEX5051DL、CPEX5051DS兩大系列,具有低損耗、高飽和、大電流、低溫升等特點,助力電源轉換效率提升。





產品概述

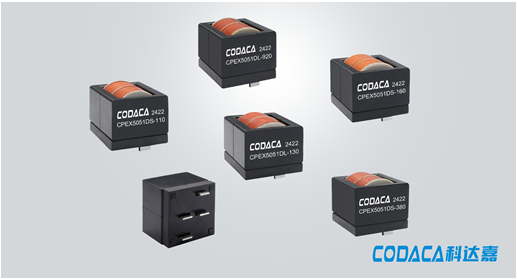

大電流電感CPEX5051DL、CPEX5051DS系列采用扁平線繞組和科達嘉自主研發的低損耗磁粉芯材料設計,具有極低的直流電阻和電感損耗,低溫升、高效率,能長時間穩定工作于大電流應用場合。產品具有優異的直流偏置能力和軟飽和特性,可以處理瞬間尖峰電流。飽和電流最高可達165A,溫升電流可達114A,充分滿足大功率部件小尺寸、高功率密度設計需求。


產品具有良好的溫度穩定性,在-55°C~+155°C工作環境下仍保持良好的飽和電流曲線和溫升電流曲線。另外,CPEX5051DL、CPEX5051DS采用雙線圈結構設計,最大限度增加線圈承載大電流的能力。

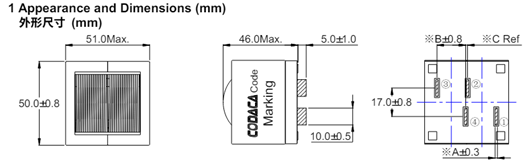

大電流電感CPEX5051DL、CPEX5051DS外形尺寸如下:


備注:在此焊盤及尺寸基礎上,可以根據客戶的需求進行感量及性能定制。


電氣特性

相比CPEX5051DL,CPEX5051DS系列飽和電流更高,最高可達165A。具體參見電氣特性相關參數。

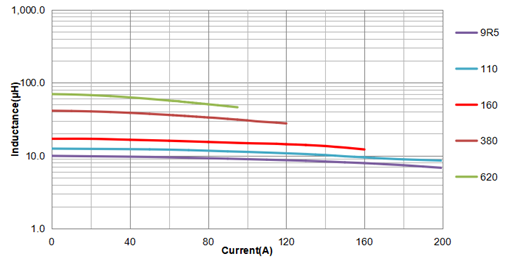

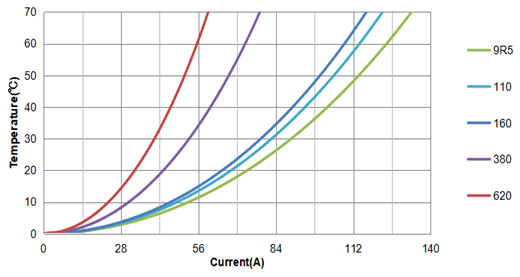

CPEX5051DS飽和電流曲線、溫升電流曲線

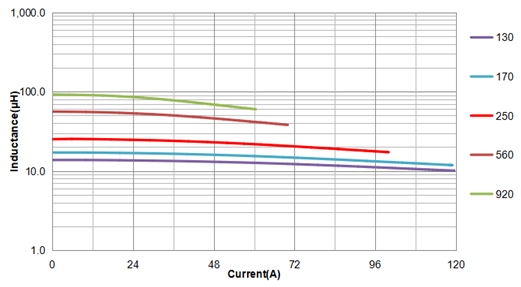

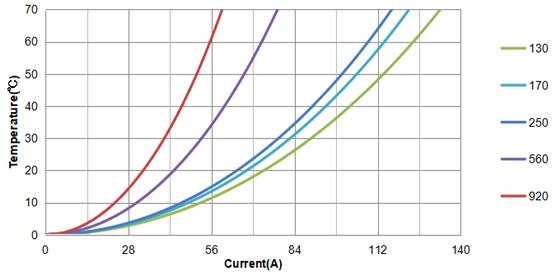

CPEX5051DL飽和電流曲線、溫升電流曲線


更多型號

科達嘉大電流電感CPEX系列目前開發了L(低直流電阻)、 H(高飽和電流)、S(標準)共25個系列、150多個標準品型號,可供客戶靈活選擇。CPEX系列電感器最小尺寸20.5*17.5*20.5mm,最大尺寸50.0*51.0*46.0mm;電感值范圍1.0~110μH,標準品飽和電流高達165A,定制品飽和電流最高可達350A。


專注電感研制23年,科達嘉電子實現了電感核心材料自主研制,并在扁平線大電流電感領域積累了豐富的產品開發經驗。除了提供標準品,科達嘉專業的研發團隊還可根據客戶需求進行感量、性能的定制。公司擁有CNAS認可的實驗室,可根據客戶需求進行AEC-Q200可靠性測試,并出具測試報告。


產品應用

CPEX5051DL、CPEX5051DS系列超級大電流電感可長時間穩定工作于大功率應用場合,如工業控制、新能源儲能、新能源汽車電機驅動、鋰電池檢測設備、大功率電源模塊、大功率DC-DC轉換器等方案設計中。




環保標準

產品符合RoHS、REACH、無鹵等環保要求。


生產情況

產品已批量生產,交期4-6周。

如需了解詳情或申請樣品,請?jiān)L問科達嘉官網。
