科達嘉電子推出大電流一體成型電感CSEB1350系列
來源:科達嘉電子  瀏覽次數:2415  發布時間:2024-08-05

DC-DC轉換器作為一種電壓轉換裝置,在電子產品、電源系統、工業控制、新能源等領域廣泛應用。隨著各行業用戶對DC-DC轉換器性能和功能要求的不斷提升,DC-DC轉換器向高效率、多功能性、小型化、高可靠性等趨勢發展。電感器作為DC-DC轉換器的重要元件之一,要滿足DC-DC轉換器新的技術需求,其產品設計也必須具備低損耗、高效率、高可靠性、輕薄化等特征。





產品概述

為了助力DC-DC轉換器實現小尺寸及轉換效率提升,科達嘉電子推出了大電流一體成型電感CSEB1350系列。產品采用低損耗合金粉末及一體成型工藝壓鑄而成,具有低直流電阻、低損耗、高效率、應用頻率寬等特點,產品在高頻高溫環境下保持良好的電流穩定性,飽和電流受溫度影響小。CSEB1350系列采用磁屏蔽結構設計,抗電磁干擾能力強,可有效遏制EMI產生的電場和磁場。




CSEB1350系列目前開發了7個感量,電感值范圍0.63~3.00μH,DCR范圍1.34~5.20 mΩ,飽和電流最高為74.5A,溫升電流可高達37.0A。

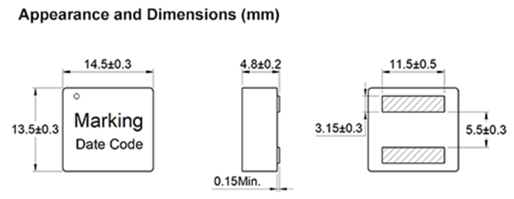

外觀尺寸

CSEB1350系列采用輕薄型設計,產品尺寸14.50 * 13.5* 4.8mm,有效節省安裝空間,滿足DC-DC轉換器模塊化、小型化方案設計需求。產品采用底部電極設計,線圈與電極一體化,提高了產品的可靠性,且產品尺寸更小,有效降低整體封裝尺?,提高貼裝密度。

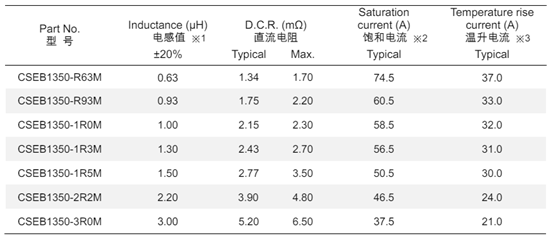

電氣特性

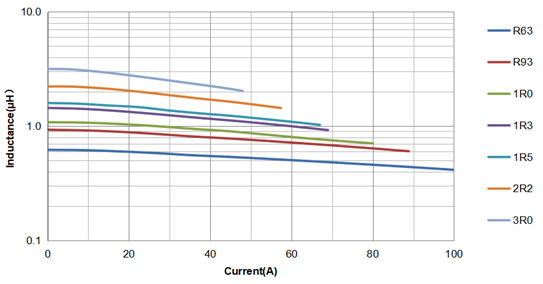

CSEB1350系列飽和電流曲線

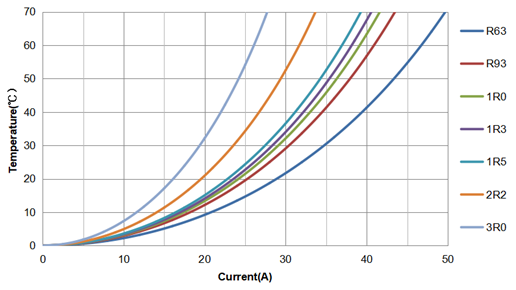

CSEB1350系列溫升電流曲線


應用環境

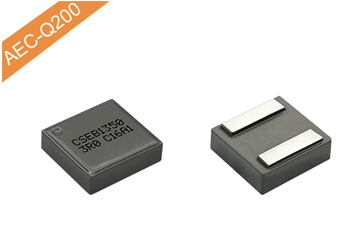

工作溫度-40℃ ~ +125℃,通過AEC-Q200測試認證,保證電源系統在復雜環境中的穩定可靠運行。CSEB1350系列可廣泛應用于大電流電源DC-DC轉換器、FPGA DC-DC轉換器、無線供電設備、濾波器、電池動力裝置等等。

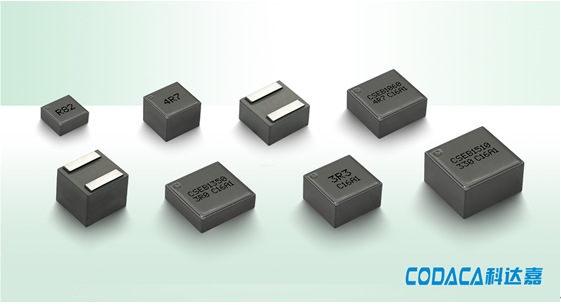

更多型號

CSEB1350系列是科達嘉大電流一體成型電感CSEB大家族中的一個尺寸。CSEB系列電感器共開發了22個產品系列、179個規格型號,產品尺寸主要包括0420/0430/0440/0520/0530/0550/0630/0660/0730/0770/0850/0880/1030/1060/1090/1350/1508/1510等,客戶可根據不同的應用環境和封裝尺寸靈活選擇符合自己需求的電感器。





生產情況

CSEB系列產品已批量生產,交期4-6周。

如需了解詳情或申請樣品,請?jiān)L問科達嘉官網。
