數字功放具有高效節能、失真小、噪音低、效率高等優點，是汽車音響的理想選擇，它的應用為乘客帶來了舒適的駕駛體驗和優質的聽覺享受。而電感器在數字功放中主要起到濾波作用，?通過其自身的阻抗特性，?濾除輸入信號中的高頻噪聲和雜散信號，?從而提高音頻信號的質量，確保數字功放設備的高音質。
隨著消費者對汽車音響音質的要求不斷提升，用于汽車數字功放的電感器也不斷通過技術創新、合理選材和設計優化來降低損耗，提升效率，改善數字功放設備音質，推動汽車音響音質不斷升級。為滿足車載數字功放對電感器小尺寸、高效率，低輻射等需求，保障功放輸出端低失真、高品質的音質效果，科達嘉最新推出VSD系列2合1車規級數字功放電感。
產品概述

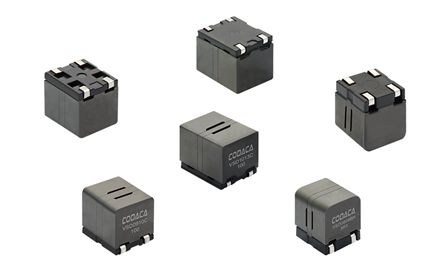

2合1車規級數字功放電感VSD系列采用低損耗磁芯材料和無氧銅線實現低失真和高音質，具有低磁芯損耗、低直流電阻、高飽和電流等特點。產品采用磁屏蔽結構，增強抗電磁干擾性能；2合1結構設計，大幅減少PCB安裝面積，滿足汽車Class D小型化方案設計需求。
VSD系列數字功放電感目前開發了VSD0808BH、VSD0910C、VSD1013C三個系列。電感值范圍3.30~10.0μH，飽和電流4.00~10.2 A，工作溫度-55℃～+155℃。相比科達嘉之前推出的數字功放電感CSD系列，VSD系列電感具有更寬的工作溫度范圍和更高的可靠性，滿足汽車電子對數字功放電感大電流、耐高溫、高可靠性等電氣特性需求。

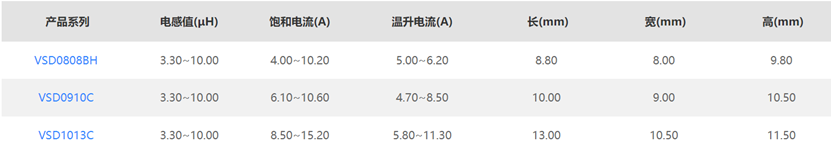

VSD系列主要規格參數
產品特點
1、2合1組合結構，節省PCB安裝面積
VSD系列數字功放電感采用2合1組合結構設計，有效降低PCB占板面積，滿足汽車電子小尺寸設計需求，同時減少元件數量。VSD系列產品尺寸分別為8.88 * 8.00 * 9.80mm、10.00 * 9.00 * 10.50mm、13.00 * 10.50 * 11.50mm。
2、寬溫高頻磁芯材料，低損耗、高效率
VSD系列采用寬溫高頻磁芯材料，具備良好的溫度穩定性和高頻低損耗特征，可在各種復雜的環境溫度中保持穩定的電氣性能。
目前，普通的數字功放電感開關頻率在300k-800k之間，科達嘉VSD0910C、VSD1013C 在300KHz-1MHz范圍的開關頻率具有極低的失真度。VSD0808BH 應用頻率高達2.1MHz以上，適合各類高頻、低功耗、小尺寸的汽車Class D設計方案。

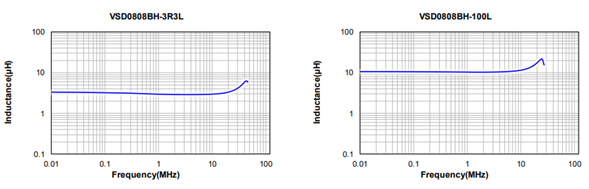

VSD0808BH感值VS 頻率

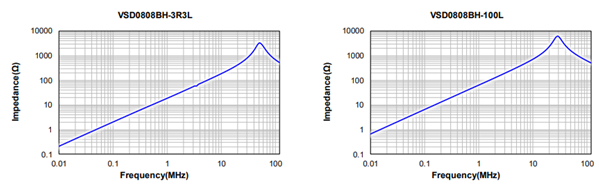

VSD0808BH 阻抗VS 頻率
3、無氧銅線繞組，低失真、高音質
無氧銅扁平線繞組，具有極低的直流電阻,以滿足更高的功率密度設計方案需求。同時也具有優異的導電性能和信號傳遞能力，保障輸出低失真，高音質效果。
??
4、磁屏蔽結構，抗電磁干擾性能強
磁屏蔽結構，抗電磁干擾能力強，最大限度降低集成式電感器之間的串?dāng)_，減少磁場引起的噪音或失真。
電氣特性

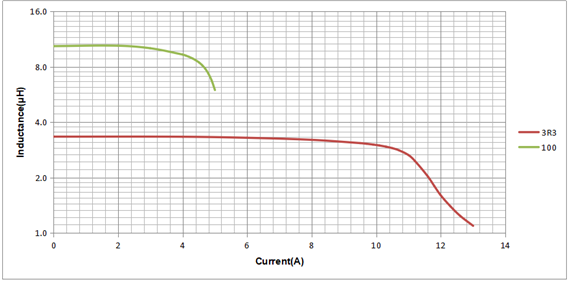

VSD0808BH飽和電流曲線

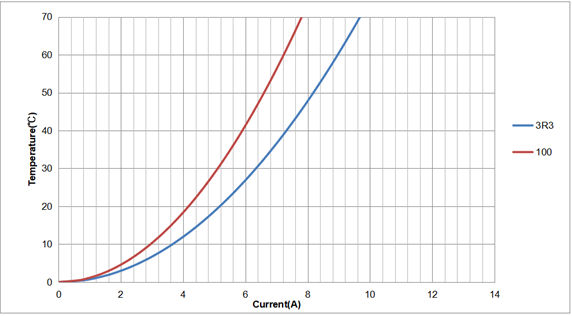

VSD0808BH溫升電流曲線
應用領域
VSD系列可廣泛應用于D類數字功放、汽車音響、家庭影院、多媒體音箱等方案設計。
環保標準
產品符合RoHS、REACH、無鹵等環保要求。
生產情況
產品已批量生產，交期4-6周。
如需了解詳情或申請樣品，請?jiān)L問科達嘉官網。
