近日，中國科學院長春光學精密機械與物理研究所的研究團隊揭示了一種新型金屬介質薄膜模式濾波器結構，這種結構可以靈活調節垂直腔面發射激光器（VCSEL）中的橫向模式，展示了金屬孔徑在增強VCSEL模式控制方面的潛力。這項研究以“Simulation of Modal Control of Metal Mode-Filtered Vertical-Cavity Surface-Emitting Laser”為題，發表在Sensors期刊上。
傳統的氧化物限制型VCSEL在單模運行時，通常會面臨串聯電阻增大和輸出功率低的問題。為了克服這些限制，研究人員提出了一種使用金屬孔徑的有效模式濾波技術。
研究人員使用COMSOL軟件開發了金屬模式濾波VCSEL（MMF-VCSEL）的有限元仿真模型。仿真結果表明，MMF-VCSEL的模態控制性能受到P-DBR對數、金屬孔徑大小和氧化物孔徑大小的顯著影響。具體來說，當P-DBR的數量較少時，橫向光場被強烈地限制在金屬孔徑內，但隨著P-DBR 數量的增加，限制作用減弱。當金屬孔徑小于氧化物孔徑時，光散射效應會隨著兩個孔徑之間距離的減小而增強。

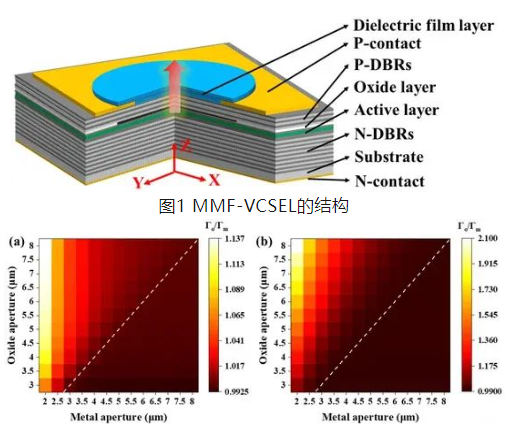

不同氧化物孔徑和金屬孔徑下LP01模式的橫向氧化物光學限制因子與金屬光學限制因子之比
這增加了模式識別和模式損耗，有利于提高單模穩定性。當金屬孔徑超過氧化物孔徑時，VCSEL中的光學模式主要由氧化物孔徑控制。這凸顯了金屬孔徑和氧化物孔徑在決定光場限制和模式識別方面的復雜相互作用。

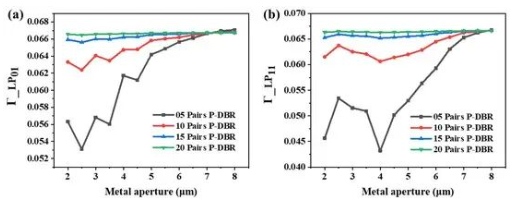

(a) LP01和 (b) LP11在不同金屬孔徑和不同數量P-DBR對上的光學限制因子
此外，研究人員還引入了一個新參數--光學增益，它描述了不同橫向模式的閾值增益因結構的光學散射而發生的變化。通過平衡不同模式之間的光學增益差異和基本模式的光學增益，他們確定了最佳結構參數，從而提高了MMF-VCSEL的單模穩定性和斜率效率。
(a) 兩個最低階模的光學增益差異；(b) LP01模式在具有不同數量P-DBR對的不同金屬孔徑下的光學增益，氧化物孔徑為8 μm
這種金屬模式濾波VCSEL結構代表了光學模式控制領域的一大進步。通過靈活調制橫向模式，研究人員展示了具有改進性能特征的高功率單模VCSEL的潛力。這項研究強調了金屬孔徑在增強VCSEL模式控制方面的關鍵作用，為開發具有廣泛應用的高性能VCSEL開辟了新途徑。
