研究背景
紅外探測技術在軍事、工業、汽車、消費電子等諸多領域都有著廣泛的應用。其中，基于雙材料微懸臂梁熱變形的光機械非制冷紅外探測器，通過“光-熱-機械-電”能量轉換實現紅外測量，展現了巨大的應用潛力。然而，與大多數類型的紅外探測器一樣，它也面臨著填充因子低的限制，即熱敏區域占芯片面積小導致光能利用效率低下。近年來，微型超構透鏡憑借其緊湊的尺寸、高設計靈活性和與微機電系統（MEMS）較好的兼容性，有望與紅外探測器單片集成，以提升其探測性能。通過在紅外探測器上集成微型超構透鏡陣列，可以大幅提升入射紅外光的利用效率，從而增強紅外傳感器的響應。

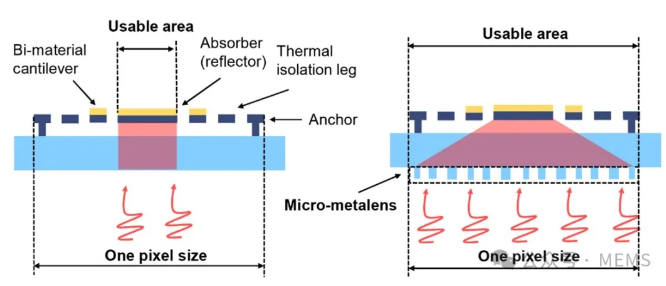

圖1 集成微型超構透鏡顯著提高紅外探測器的像素利用區域
研究簡介
近期，中國科學技術大學微納米復合材料實驗室趙旸教授團隊研究設計了一種長波紅外（LWIR）微型超構透鏡陣列與光機械紅外探測器的單片集成方案，如圖2所示，并對其進行了制造和表征。該團隊開發了一種微納米加工工藝，將微型超構透鏡陣列直接制作在紅外探測器襯底的背面。通過微型超構透鏡陣列對紅外光的聚集作用，紅外探測器的等效填充因子得到了顯著提高，從而獲得了更靈敏的紅外響應。實驗測試結果表明，單片集成微型超構透鏡陣列顯著提升了光機械紅外探測器在8~14 μm波段的響應率，實現了81.8%的性能提升。相關研究成果以“Optomechanical Infrared Detector Monolithically Integrated with Micro-Metalens Array”為題，發表在光學科學Top期刊《ACS Photonics》。

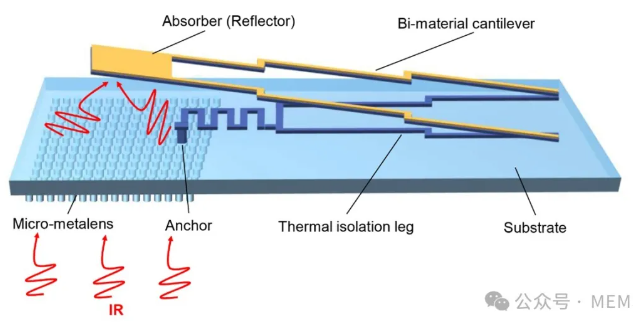

圖2 單片集成微型超構透鏡的紅外探測器研究?jī)?nèi)容
研究?jī)?nèi)容
微型超構透鏡是一種基于亞波長結構設計的平面透鏡。與傳統的曲面透鏡不同，微型超構透鏡通過亞波長結構的排列組合靈活操控光波的相位、幅度或偏振，從而實現光的精確聚焦和控制。這種技術使得微型超構透鏡具有緊湊的尺寸、設計靈活性和對不同光譜的高效控制能力。同時，它們與微機電系統（MEMS）高度兼容，廣泛應用于高分辨成像、光學傳感器和虛擬現實（VR）設備等領域。該工作中，微懸臂梁像素錨定在硅襯底上，而由硅制成的介電微型超構透鏡直接制作在襯底背面。利用不同尺寸亞波長單元結構對光的相位進行調控，模擬出曲面透鏡的相位輪廓，即可實現對光的聚焦調控。仿真計算結果表明，當吸收板尺寸為26 μm x 26 μm時（像素尺寸為60 μm），超過80%的入射輻射可以被吸收板所接收，極大地提升了光能利用效率。

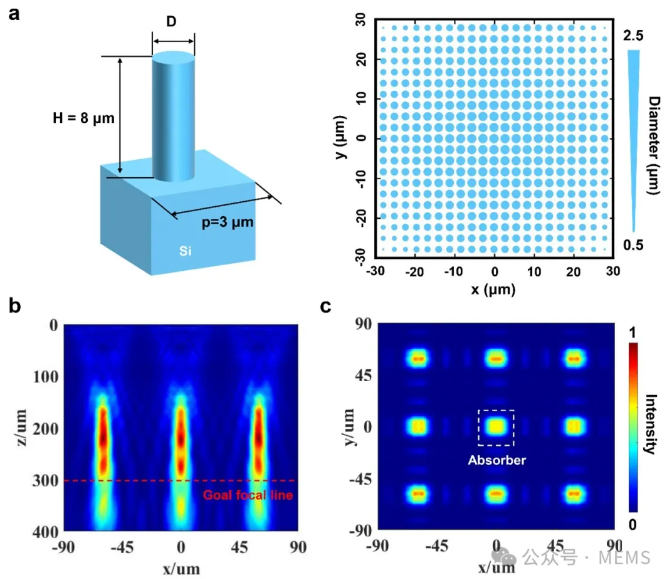

圖3 面向長波紅外應用的微型超構透鏡陣列設計與仿真計算

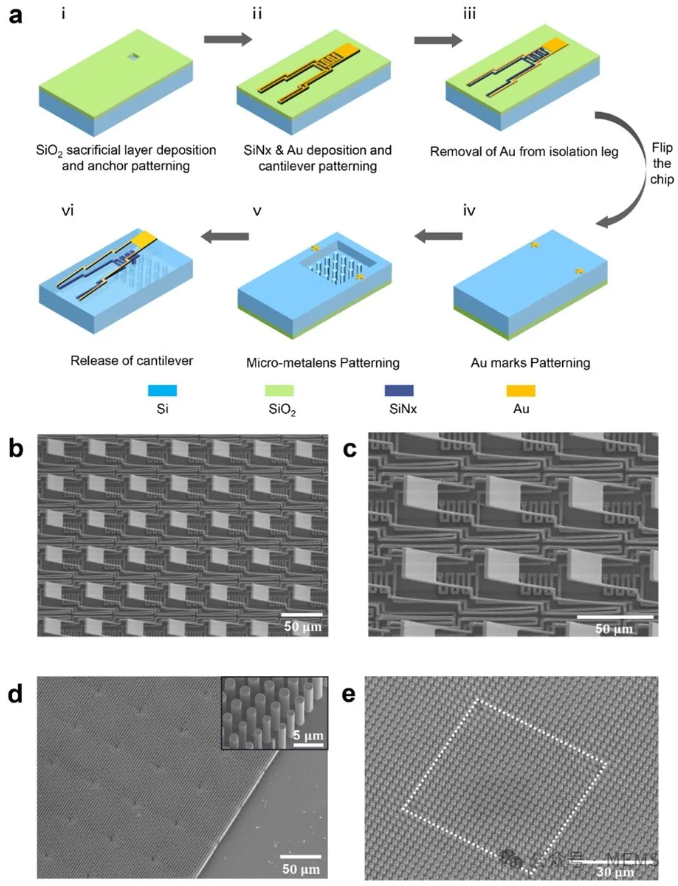

圖4 單片集成微型超構透鏡的紅外探測器陣列制造與表征
如圖4所示，該研究采用了包含五次光刻與刻蝕的微納加工工藝。首先，使用等離子體增強化學氣相沉積（PECVD）技術，在300 μm厚的雙面拋光4英寸硅片上沉積了2.5 μm厚的SiO?犧牲層，并對錨釘孔陣列進行圖形化處理。隨后，通過低壓化學氣相沉積（LPCVD）生成500 nm厚的低應力氮化硅（SiNx）膜，再濺射50 nm厚的鉻層與300 nm厚的金層，構建SiNx/Au雙層薄膜結構。接著，蝕刻去除隔離部分的金層，形成熱隔離支腿。隨后將芯片翻轉，并在背面沉積100 nm厚的鋁膜作為硬掩膜，通過電子束光刻（EBL）技術形成微型超構透鏡陣列圖案，并采用金屬干蝕刻與深硅蝕刻將圖案轉移至鋁掩膜與硅襯底。最后，將樣品浸入49%氫氟酸（HF）溶液中以去除SiO?犧牲層，并通過臨界點干燥避免懸臂梁結構因毛細作用粘附在襯底上。
該工作利用如圖5所示的紅外光與可見光結合的實驗光路測試了單片集成微型超構透鏡對于紅外探測器響應率的影響。紅外熱源的輻射通過超構透鏡聚焦到紅外探測器上，使微懸臂梁溫度升高并發生彎曲。同時，可見光束從另一側照射探測器，并被微懸臂梁的反光板反射，在透鏡后焦平面上形成衍射光譜。刀口濾光片遮擋了部分衍射光譜，未被遮擋的部分則繼續移動。因此，微懸臂梁的反光板的變形導致衍射圖樣位移，從而引起CCD圖像傳感器上的光強變化，使得目標的紅外輻射信息能夠通過CCD圖像傳感器輕松重建。

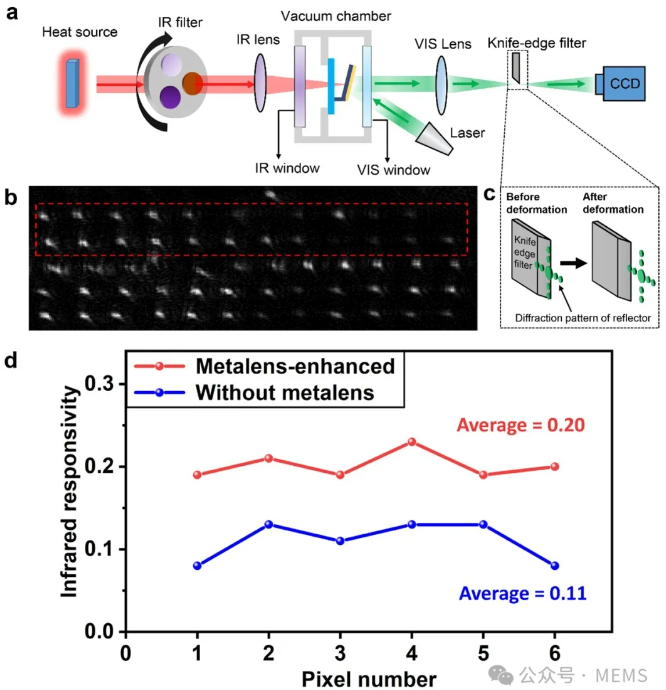

圖5 單片集成微型超構透鏡的紅外探測器響應測試
實驗使用了不同的中性密度濾光片來實現0%、50%和100%的紅外輻射透過率。通過線性擬合可見光CCD在三種透過率下的灰度變化，即可獲得探測器的響應度。測試結果表明，集成微型超構透鏡像元的平均響應度為0.20 Gray level/Transmittance，而沒有集成微型超構透鏡的像元的平均響應度為0.11 Gray level/Transmittance。因此，微型超構透鏡的集成使光機械紅外探測器的響應率提高了81.8%。
中國科學技術大學精密機械與精密儀器系博士生羅振東、侯虎旺為共同第一作者，趙旸教授、張鵬特任副研究員為共同通訊作者。該工作得到了科技部國家重點研發計劃、國家自然科學基金、廣東省教育廳科研項目與深圳市科技創新委員會項目資助。部分實驗工作在中國科學技術大學微納研究與制造中心、工程與材料科學實驗中心完成。
