助力 Mini LED 發展,東莞鈿威推出超低型反向沉板連接器
來源:連接器世界網  瀏覽次數:4667  發布時間:2024-10-23

近兩年,Mini LED 的應用逐漸獲得各大品牌青睞,與 Mini LED 相關的電視、顯示器、筆記本等產品不斷涌現。Mini LED 具有高畫質、低功耗、壽命長的優點,燈珠小型化之后,可以比 OLED 更輕薄,在亮度、殘影等方面的表現優于OLED。


選擇 Mini LED 產品,背光分區數量越多越好,色域覆蓋越高越好,峰值亮度越高越好,這對背光源的品質要求越來越高。

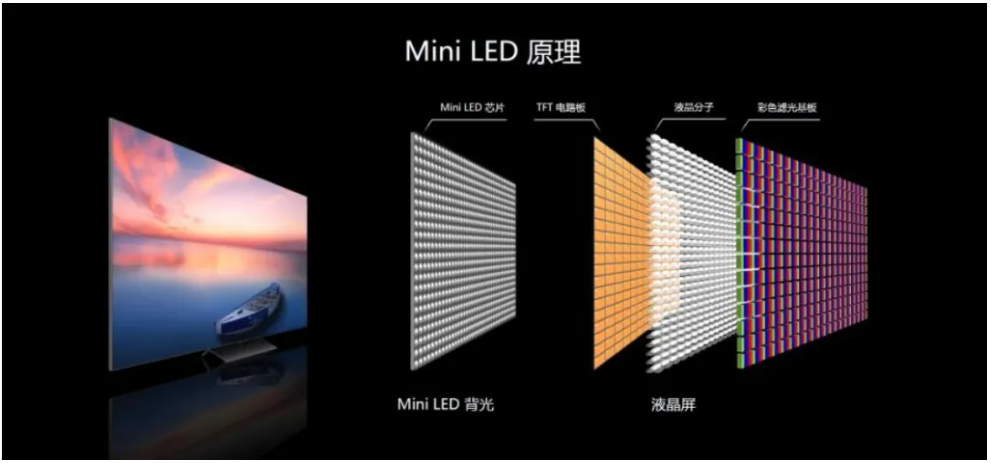

▲圖源/東莞鈿威


為了便于散熱,Mini LED 的背光源通常采用鋁基板,不同于使用 PCB 板可以在內部布線的做法,鋁基板的控制線路基本只能在基板表面布置。所以,基于鋁基板的 Mini LED 背光板,其控制電路連接器,需要設計成沉板式的形態,排線插在基板反面輸入信號,連接器通過沉板設計,將信號傳遞到基板正面的 LED 整列。


為了追求極致的輕薄,Mini LED 燈珠焊接后的板上高度通常在 0.4mm 左右,如若板上連接器的高度大于此高度,會造成上層的導光板不平,引起成像瑕疵。所以連接器在基板正面一側露出的高度必須要低于 0.4mm,才能完全消除連接器對成像質量的要求。


鈿威于 2024 年推出一款新的反向沉板 FPC 連接器,助力 Mini LED 技術發展需求,該產品在基板正面的露出高度僅 0.3mm,完全低于燈珠高度,連接器對成像質量不會造成任何負面影響。


除此之外,該款反向沉板 FPC 連接器具備雙獨立力臂的觸點設計,保證接觸穩定性,讓信號控制更加無懈可擊。


為了便于排線裝配,該款連接器采用了前插后掀蓋式的設計,單手操作成為可能,主體上的凸臺設計,也從根源上杜絕了排線松脫的可能性。

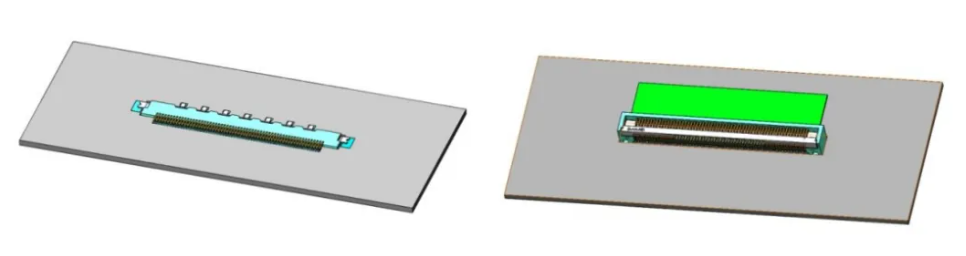

▲圖源/東莞鈿威


截至發稿日,鈿威已推出0.5mm pitch的 30P,40P,41P,50P,51P,60P,68P,70P 等多款 pin 位,以及 1.0mm pitch 的 14P,15P,20P,25P,30P,34P,35P 等同系列產品,便于客戶靈活選用,滿足各種不同的使用場景。


同時,因其反向沉板的特殊特性,除 MiNi LED 背光板外,還可同步用于家用電器觸摸屏,電動車觸摸屏等類似應用場景。
