仿生觸須傳感器因其能夠感知微小壓力變化的能力，在避障、人機接口和軟體機器人等領域發揮著重要作用。但傳統觸須傳感器大多基于剛性基板，難以檢測來自外部環境的多方向力，從而限制了其在復雜環境中的應用。因此，開發一種具有高靈敏度、低檢測限且能夠識別外力方向的柔性仿生觸須傳感器顯得尤為重要。
近日中北大學電子測試與測量技術重點實驗室與中北大學軟件學院共同研發了一種新型的高靈敏度柔性仿生觸須傳感器（FBTS），該傳感器在多維力傳感、自主避障以及觸覺感知等方面性能表現突出。目前該研究成果已發表在《微系統與納米工程》雜志上。
FBTS傳感器設計與原理：
FBTS傳感器由柔性腔體基板、柔性PI交叉梁膜、MWCNT敏感層和尼龍纖毛組成。MWCNTs通過高剪切分散工藝制備，有效提高了傳感層中力-電耦合的效率，使得傳感器能夠在柔性貼合條件下檢測低應變。此外，傳感器還采用了獨特的須狀信號放大器和交叉梁結構，進一步提升了其靈敏度和檢測精度。
基于橫梁結構的柔性觸須傳感器的工作原理
FBTS傳感器的工作原理受到兔子觸須的啟發。當外部力作用于觸須時，觸須發生形變并刺激神經細胞突觸產生響應，將機械信號轉化為電信號。類似地，F(xiàn)BTS傳感器通過尼龍纖毛捕捉和放大外部刺激，然后將機械刺激傳遞到交叉梁底部，導致交叉梁上的傳感材料發生形變并產生電信號。傳感器內部的導電網絡在形變過程中發生變化，從而改變電阻值，實現對外部力的檢測。
FBTS傳感器材料設計與方法：
在設計FBTS傳感器的時候，研究團隊首先選用了多壁碳納米管（MWCNTs）作為敏感材料，通過高剪切分散工藝制備了均勻的MWCNT分散液。接著，使用聚二甲基硅氧烷（PDMS）作為柔性基板材料，通過混合、脫泡、澆注和固化等步驟制備了具有低楊氏模量和優異柔韌性的柔性基板。
隨后，研究團隊在聚酰亞胺（PI）基板上濺射銅膜并光刻出導電圖案，再噴涂MWCNT分散液并干燥固化，形成了PI/MWCNT（PMC）膜。最后一步，將尼龍纖毛作為信號放大器插入PI中心，并使用UV固化膠粘合，完成了傳感器的封裝。
FBTS柔性仿生觸須傳感器性能表征與測量：
研究團隊通過掃描電子顯微鏡（SEM）對傳感器的形貌結構進行了詳細觀察。SEM圖像顯示，MWCNT敏感層均勻分布在PI基板上，尼龍纖毛與交叉梁膜緊密結合，形成了完整的傳感結構。此外，X射線衍射（XRD）和X射線能譜（EDS）分析進一步證實了MWCNTs的高結晶度和高純度，為傳感器的優異性能提供了材料基礎。

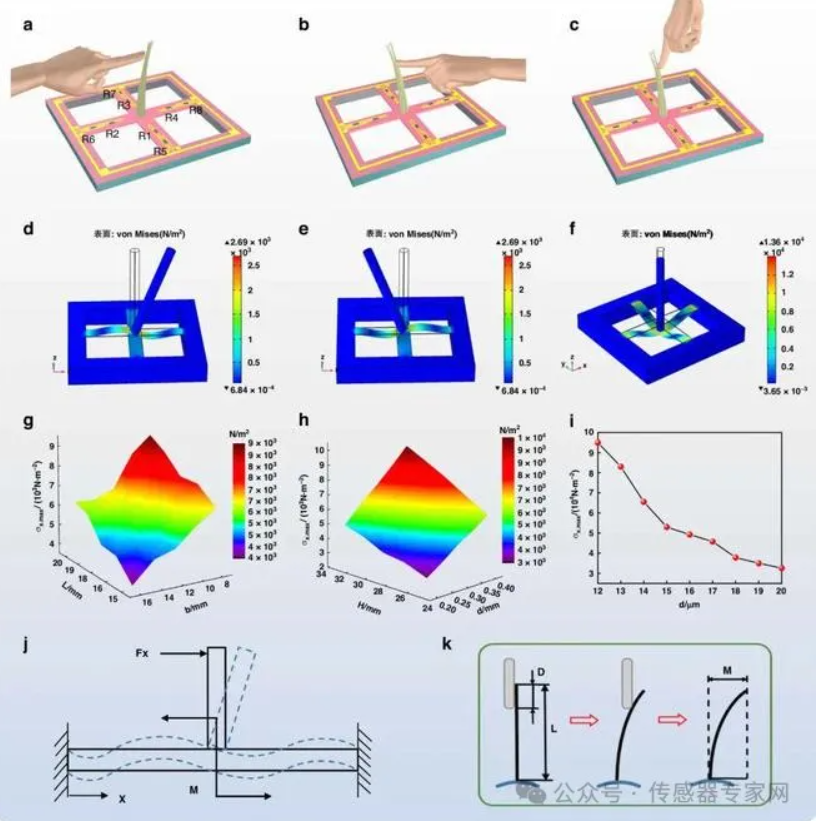

FBTS 多維力的模擬結果
為了驗證傳感器電流變化數據，研究團隊使用源表對傳感器的電流變化進行了測量。在定量測量過程中，F(xiàn)BTS傳感器被固定在線性電機上，通過數字測力計施加不同方向的外力。隨著外力的變化，傳感器的電阻也隨之改變，從而實現了對外力的精確感知。
實驗結果表明，傳感器在0-25mN范圍內表現出超高的靈敏度（37.6N^-1），在60-160mN范圍內仍能保持較高的靈敏度（-0.47N^-1），且具有良好的線性度（R^2=0.98）。此外，傳感器的檢測限低至2.4mN，能夠檢測到極其微弱的外力變化。

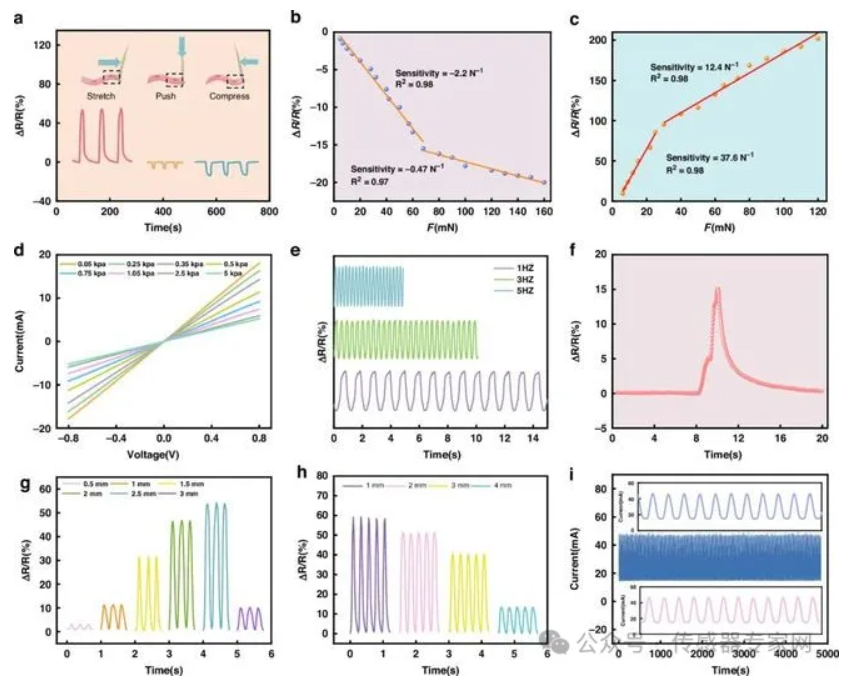

FBTS的傳感性能
此外研究團隊還進行了循環穩定性測試。在超過5000次循環測試后，傳感器的信號仍然保持穩定，表明其具有良好的耐久性和可靠性。此外，研究團隊還通過有限元分析模擬了傳感器的傳感機制，深入理解了其在外力作用下的變形過程和應力分布。

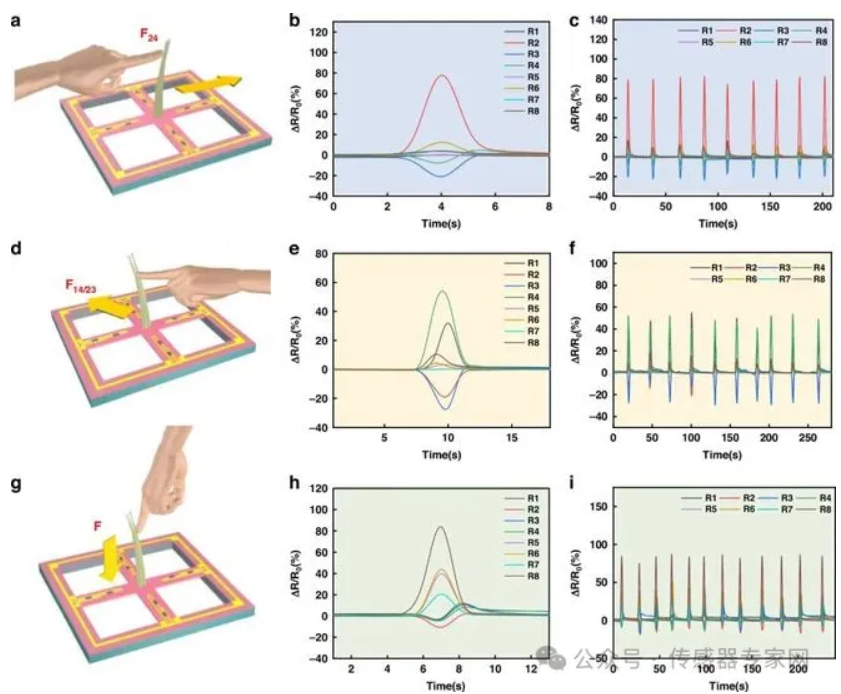

力傳感器的多通道輸出對不同機械方向的力的感應性能
除了基本的力學性能測試外，研究團隊還探索了FBTS傳感器在表面紋理識別和氣流檢測等應用中的表現。實驗結果表明，傳感器能夠準確識別不同表面紋理的物體，并實時監測氣流速度。
FBTS傳感器在實際應用場景下的初步探索：
在實際場景下，研究人員對FBTS傳感器進行了表面紋理識別、氣流檢測、自主避障等方向進行測試。在表面紋理識別方面，工作人員通過3D打印技術制作了具有不同表面紋理的平板，并利用FBTS傳感器對它們進行了識別測試。實際數據顯示，傳感器能夠準確區分平滑表面、三角形凹槽表面和矩形凹槽表面。

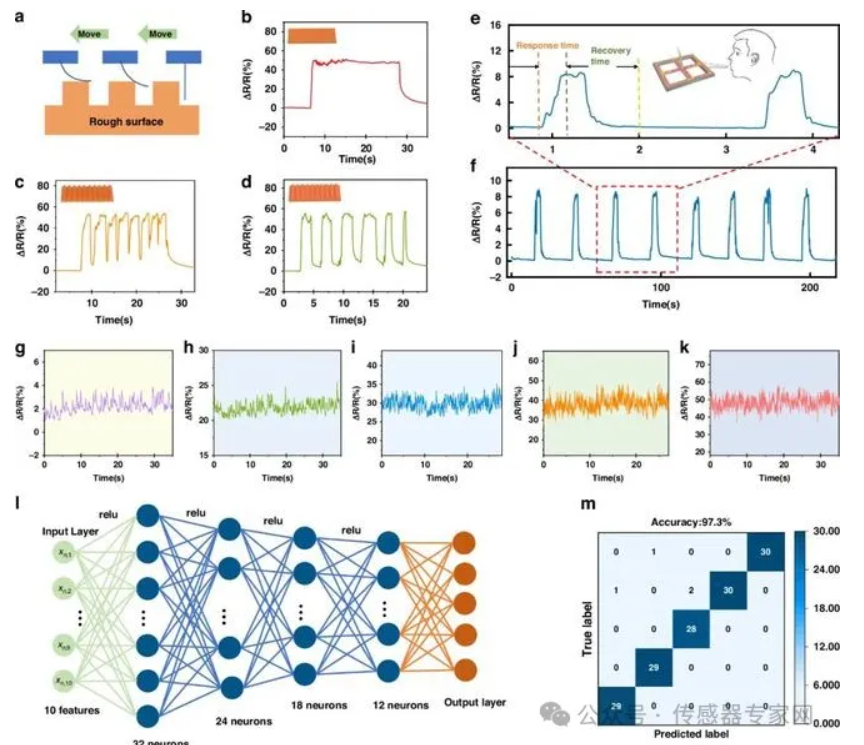

傳感器對紋理粗糙度和氣體流量的感應性能
在氣流檢測方面，研究團隊測試了傳感器對不同風速的響應，發現其能夠?qū)崟r檢測并準確識別風速變化。這一特性使得FBTS傳感器在環境監測、氣體流動控制和空氣質量監測等領域具有廣闊的應用前景。

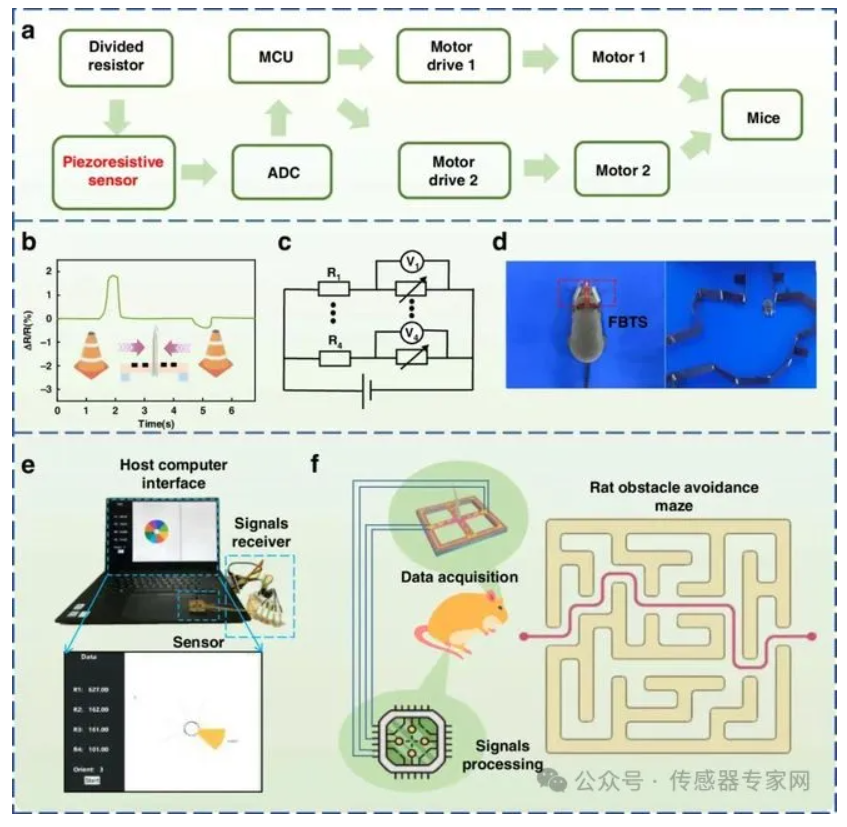

基于FBTS和傳感數據可視化的避障仿生鼠
值得一提的是，F(xiàn)BTS傳感器在自主避障應用中的表現出色。研究團隊將傳感器安裝在仿生鼠的頭部，通過采集和分析傳感器信號，成功實現了仿生鼠的自主避障功能。在迷宮測試中，仿生鼠能夠準確識別障礙物并自主規劃路徑，順利穿越迷宮。
此外，F(xiàn)BTS傳感器的高靈敏度和低檢測限使其能夠感知到極其微弱的外力變化，這對于需要高精度觸覺反饋的應用場景尤為重要。例如，在人機交互、醫療康復和虛擬現實等領域，F(xiàn)BTS傳感器能夠提供更加真實和細膩的觸覺體驗，提升用戶體驗和互動性。
