物聯網傳感器對于可視化多維和多模態信息以及實現未來的信息技術（IT）應用/服務（例如網絡物理空間、數字孿生、自動駕駛、智慧城市、虛擬現實/增強現實）至關重要。然而，物聯網傳感器需要無電池化，才能在實際應用中管理和維護越來越多的可用傳感設備。
近日，日本名古屋工業大學（Nagoya Institute of Technology）的研究人員提出了一種新穎的傳感器設計方法，該方法采用超構表面來實現多功能傳感，而無需外部電源。重要的是，與現有的基于超構表面的傳感器不同，所設計的超構表面即使在固定頻率下也可以通過打破時域中的經典諧波振蕩來感測多個物理參數，使所開發的傳感器能夠在有限的頻率資源下使用。這項研究為感測多種物理特性提供了新的機會，并且無需依賴于外部電源或需要多個頻率，顯著簡化和促進了下一代無線通信系統的設計。相關研究成果以“Metasurface-enabled multifunctional single-frequency sensors without external power”為題發表在NPG Asia Materials期刊上。

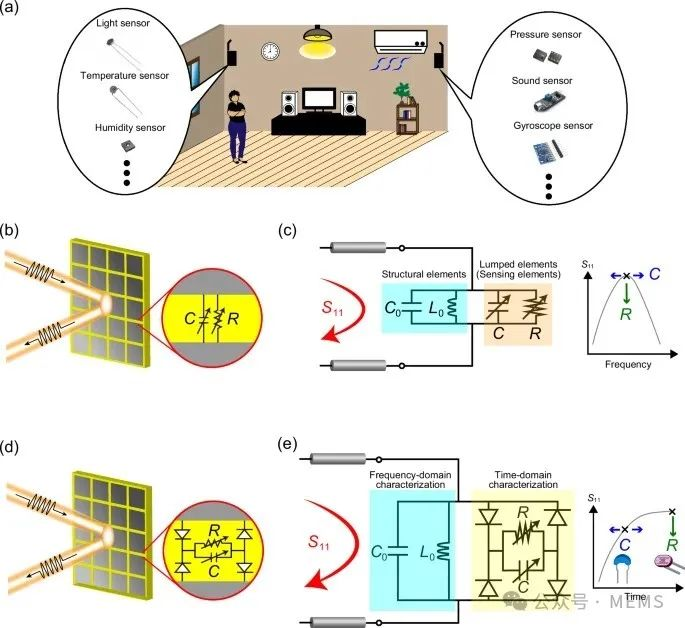

本研究提出的基于超構表面的傳感器概念圖
與傳統的結構不同，本文所設計的超構表面是無源的，但由于集總瞬態電路元件，更具體地說，是由于其電路參數（例如電容和電阻），即使在固定頻率下也能夠打破經典的諧波振蕩。特別是，隨著電容和電阻根據周圍環境發生變化，本文所設計的超構表面能夠控制隨時間變化的響應，這在文獻中尚未得到證明。此外，盡管基于超構表面的傳感器根據入射波的脈沖持續時間表現不同，但傳感過程本身需要連續波（CW）。因此，如果脈沖寬度足夠長，這種超構表面?zhèn)鞲衅鞑恍枰~外復雜的調制技術。

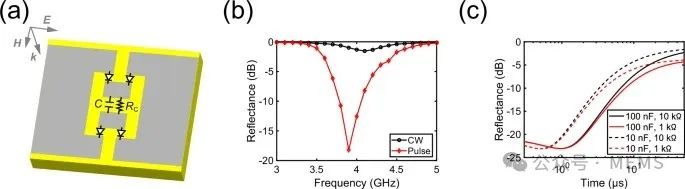

數值模擬反射率曲線
本文所提出基于超構表面的傳感方法經過實驗驗證，能夠通過在時域中打破超構表面的諧波振蕩且僅使用一個頻率分量來估算多個物理量。研究人員的方法是合理的，因?yàn)樵趯?shí)際應用中，為避免電磁干擾問題，頻率資源的使用受到嚴格限定。這種方法可應用于工業、科學和醫療（ISM）頻段之一，在這些頻段，頻率資源很容易獲得，使用射頻（RF）波沒有嚴格的許可問題。此外，這種方法對于管理和設計未來的物聯網系統非常有用。

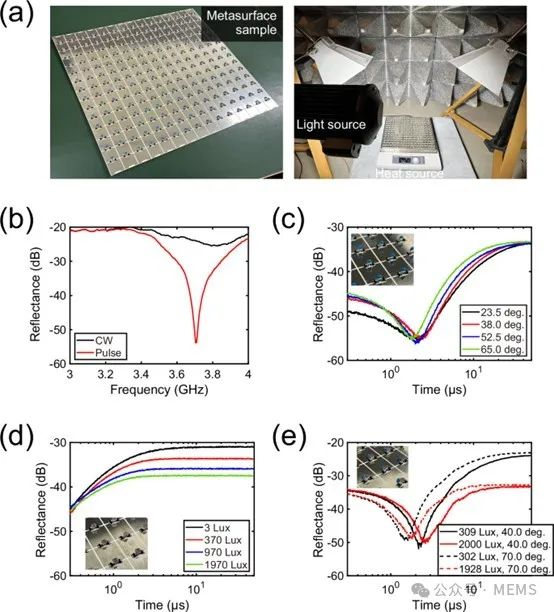

實驗驗證
在這項研究中，基于超構表面的方法不需要使用電池，卻能夠?qū)Χ喾N物理量進行傳感，這解決了未來物聯網系統設計中的一個新問題。特別是，盡管這項研究僅限于感測兩個物理量作為概念證明，但通過添加能與其它物理量發生反應并表征超構表面時域響應的額外電路組件，所提出的方法可擴展至對兩種以上物理量進行傳感。

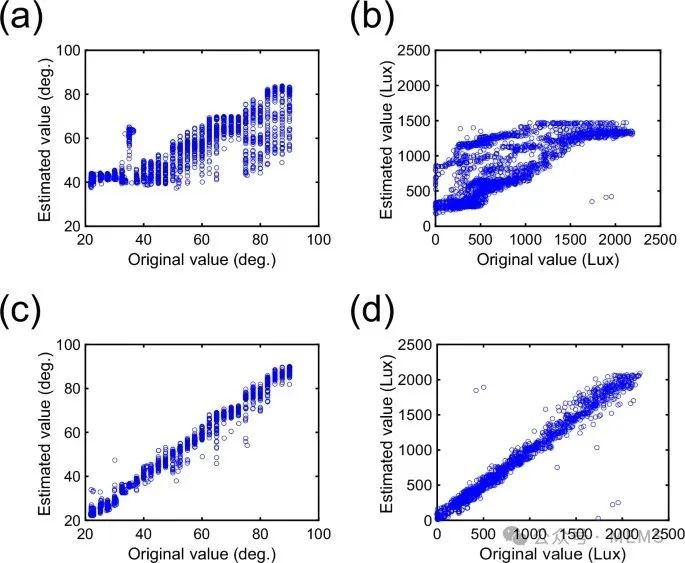

根據反射波形同時估計溫度和光強度
為了更實際地用作物聯網傳感器，需要進一步改進這種基于超構表面的傳感器。例如，本研究中演示的超構表面依賴于商用二極管，這些二極管需要大量輸入功率來整流輸入信號，并改變與物理量相關的時域響應。因此，通過使用定制的低功率二極管來降低功率水平，有助于以節能的方式設計無電池的基于超構表面的多功能傳感器。此外，研究人員提出的方法在現實環境中的成功實施取決于反射（或散射）波形與物理量的關系。這項研究通過利用隨機森林回歸解決了這個問題，該隨機森林回歸提供了大于0.96的決定系數。盡管其他傳感器技術可能提供更高的精度，但通過采用適用于個別應用場景的其它機器學習技術，本研究的決定系數可以進一步提高。
總之，研究人員提出了一種基于超構表面的傳感器設計，該設計無需多個頻率或外部電源即可實現多功能傳感。本文所設計的超構表面在時域中呈現出可變的反射率曲線，這些曲線是由集總電路參數獨立確定的，這些參數響應于兩個感興趣的物理量，具體來說是溫度和光強。此外，研究人員還介紹了一種利用隨機森林回歸從超構表面的反射波形估算溫度和光強度的方法。因此，成功地檢測到了溫度和光強，其決定系數分別為0.9861和0.9610。這項研究為在無需外部電源或多個頻率的情況下感測多個物理量提供了新的可能性，這有助于下一代無線通信系統的設計。
論文信息：https://www.nature.com/articles/s41427-024-00574-4
