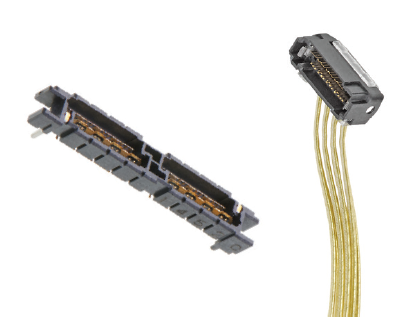

NearStack 100歐姆連接器及電纜組件專為空間受限的電信與數據中心設計，旨在實現速率提升。該組件提供跳線式和I/O BiPass連接，是一種布局緊湊、插配高度低的Near-ASIC布線方案，支持高達56 Gbps PAM-4速率。
一、特色優勢
1.減少高速數據應用場合的插入損耗 差分線對（DP）之間采用雙地結構和無需PCB的線對線直連，提高了56 Gbps PAM-4的電氣性能。
2.優化印刷電路板布局，提高有限空間的使用效率
相鄰信號針0.60毫米的間距，相鄰差分線對2.40毫米的間距。每平方英寸可以容納30至50個差分線對，這種設計能在狹小空間內提供高數據速率傳輸，非常適合100歐姆的網絡和top-of-rack（TOR）應用場合。
3.能夠以最少的模具投資來增加差分線對數量 所有片式觸點被安置于若干托架內，可從8個差分線對輕松擴展到16個差分線對。
4.為密集排列的設備提供安全連接
內置的雙搭扣結構提供高達 25牛的保持力，而帶有拉帶的強制鎖定結構能將保持力增加到大約 50牛。
5.與印刷電路板牢固連接
鍍錫不銹鋼焊腳通過浸膏處理，確保插頭與印刷電路板的穩固連接。

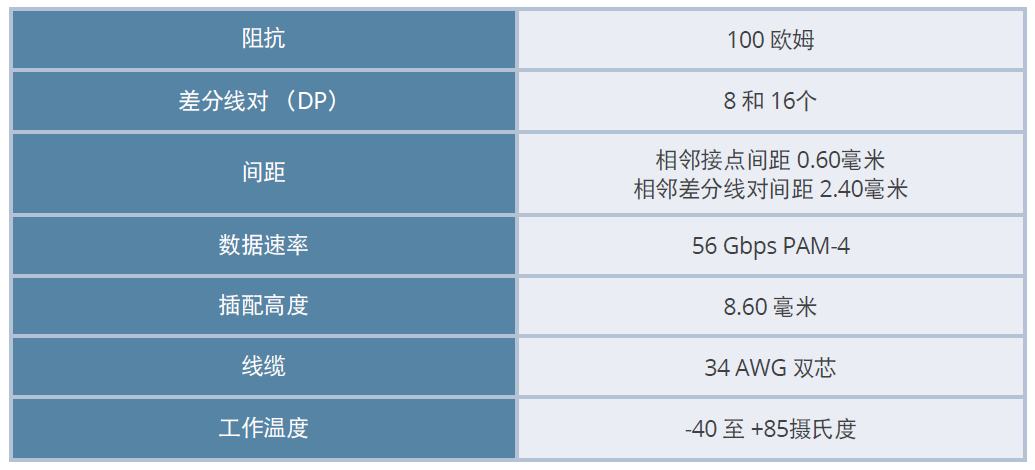

二、規格參數
參考信息
包裝： 卷帶包裝
設計計量單位：毫米
是否符合RoHS標準：是
是否無鹵素：是
電氣參數
電壓（最大值）：29.9伏RMS
電流（最大值）：每對額定電流 0.25安培
阻抗：100 歐姆
接觸電阻（最大值）：30 毫歐姆
絕緣耐壓：300伏RMS
絕緣電阻：10 兆歐
信號連續性：無大于 1 微秒的中斷
機械參數
間距：0.60毫米（表面貼裝接點之間）、2.40毫米（差分線對之間）
插配高度：8.70毫米
電路板上占用面積：8.40 x 17.50毫米
出線角度：45 度角
鎖定方式：雙側搭扣
引腳數：32 或 64 個引腳（8 或 16 個 差分線對）
對配力（最大值）：2牛
拔脫力：25牛
可插拔次數（最小值）：100 次
物理參數
塑殼：LCP UL 94 V-0，黑色
接點材料：銅
電鍍：接點部位 — 0.76微米選擇性鍍金表面貼裝焊尾部位 — 0.05微米選擇性鍍金，底層整體鍍鎳1.27微米
工作溫度：-40 至 +85攝氏度
