紅外偏振探測與成像具有增強成像對比度、檢測噪聲背景中的微弱信號和提升信號測量的信噪比等優勢?；诘入x子體熱電子（plasmon hot electron）產生光發射效應，全硅探測器可在室溫下近紅外（NIR）波段實現偏振敏感的光電探測。
由復旦大學與中國科學院上海技術物理研究所組成的研究團隊提出一種采用硅基結合超構表面材料研發的近紅外偏振探測器，更能夠?qū)崿F(xiàn)室溫工作、與硅基讀出線路/存儲線路等單片集成，實現存算一體的工作模式。相關研究成果以“Near-Infrared Polarization-Sensitive Detection by All-Si Plasmonic Hot Electron Detectors”為題，發表在Nano letters期刊上。復旦大學陳宜方教授和中國科學院上海技術物理研究所周靖研究員為該論文的共同通訊作者。
該全硅熱電子探測器由周期性輕摻雜n型硅納米線（Si-NW，摻雜濃度為3.8 ×1013 cm?3）組成，n型硅納米線作為并聯的導電通道，由兩個鋁（Al）電極電連接。第三個Al電極直接連接到p型硅襯底上，作為探測器的大背柵。隔離的超薄金（Au）天線周期性地放置在硅納米線的頂部和底部，以形成納米腔諧振器，從而在Au-Ti/Si界面上建立肖特基勢壘，整體器件設計如圖1所示。整個器件架構（如圖1a）被視為Au天線/硅納米線超構表面。

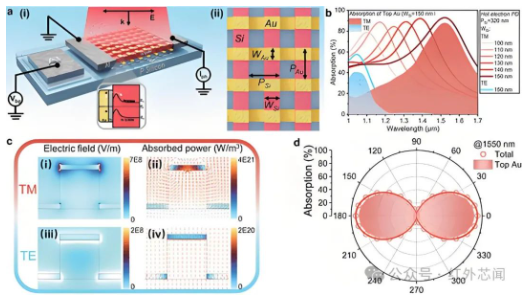

圖1 全硅熱電子探測器的設計
該Au天線/硅納米線超構表面能夠吸收具有高光學各向異性比的近紅外光，該器件形態及偏振探測吸收特性結果如圖2所示。接著，研究人員對該器件在近紅外波段的光電特性進行了測試，相關結果如圖3所示。

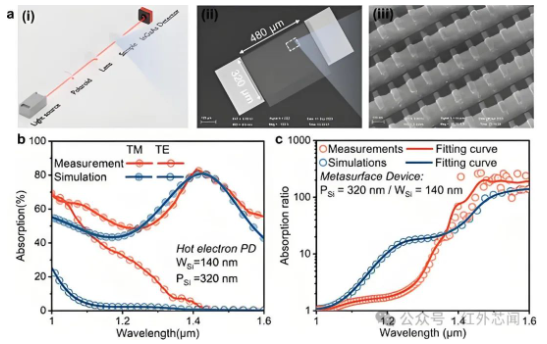

圖2 Au天線/硅納米線超構表面器件形態及偏振探測吸收特性

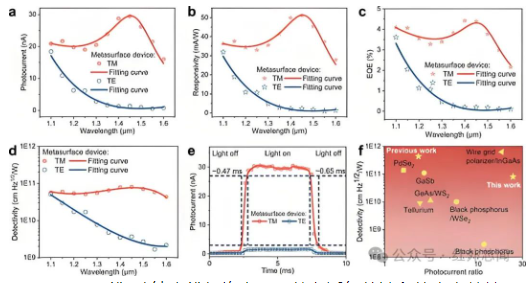

圖3 Au天線/硅納米線超構表面器件在近紅外波段的光電特性
在這項研究中，研究人員以p型硅襯底作為背柵，進一步在四種不同的直流偏置下探究了門控對該器件光電性能的影響，相關結果如圖4所示。

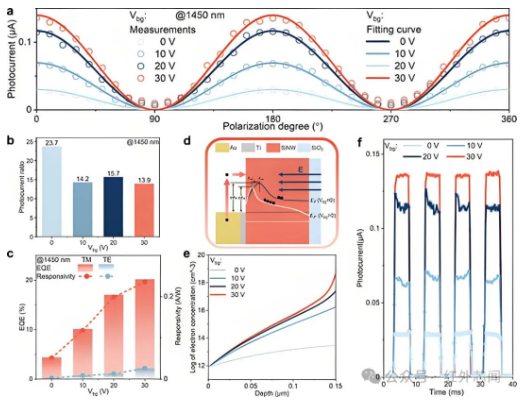

圖4 電可調偏振敏感的光電響應
最后，這項研究分析了該器件的物理起源，并討論了該器件的進一步發展方向。該基于全硅等離子體超構表面的熱電子探測器主要通過兩個步驟將光轉換為電信號，即熱電子的產生（如圖 5a）和注入（如圖 5b）。天線的光捕獲能力、熱電子分布以及Au天線/硅界面的質量等因素對器件的外部量子效率（EQE）均有很大影響。

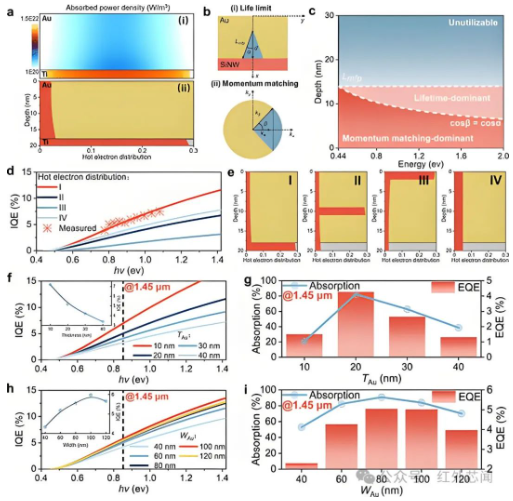

圖5 天線對器件EQE的影響示例
綜上所述，這項研究介紹了一種采用基于Au天線/硅納米線超構表面的全硅探測器，將高靈敏偏振光電探測范圍從1.1 μm擴展到1.6 μm。該器件峰值響應處1.45 μm，峰值探測率達和響應率分別達到51.2 mA/W和8.05×101? cm·√Hz·W?1。更重要的是，該器件具有強烈的偏振敏感性，在1.55 μm的近紅外波段實現的偏振光電流比為35:1。與基于銻化鎵（GaSb）、黑磷和二硒化鈀（PdSe?）等材料的無濾光片近紅外偏振探測器相比，該探測器與CMOS技術更兼容，這使其成為下一代無濾光片片上偏振計的有力候選者。
