功率電感的電氣特性容易受到開關頻率、工作電流、溫度等外部因素的影響。例如，在高頻高溫環境下，普通功率電感損耗增加會導致電源轉換效率下降；當承載電流過大時電感器會發生磁飽和，導致電感值快速衰減，電感表面溫度明顯升高等問題發生，進而影響電路的穩定性。通過選擇適合寬溫低損耗的磁芯材料，優化電感器設計結構，改善制造工藝，可有效提升功率電感的電氣性能，確保電路運行的穩定性。
一、產品概述

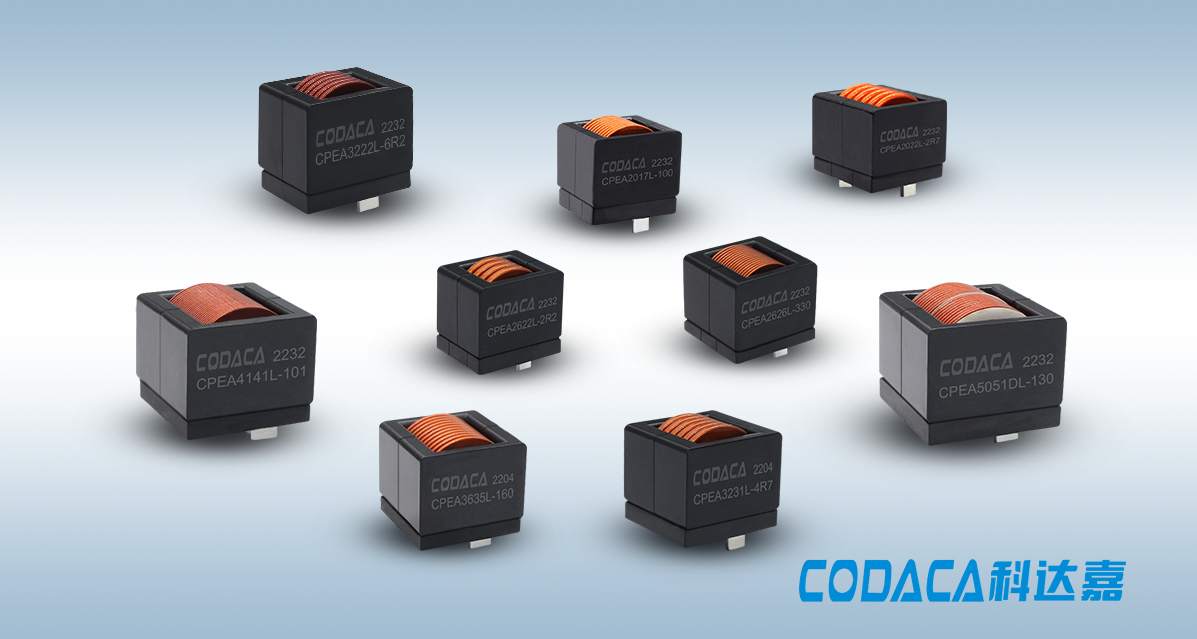

為解決大功率DC-DC轉換器在高頻高溫環境下電感損耗大、溫升高等問題，科達嘉自主研發推出了超級大電流電感CPEA系列。CPEA系列采用低損耗磁粉芯材料，扁平線繞組設計，具有優異的軟飽和特性。同時，在相同封裝尺寸下比較，CPEA系列在高頻低損耗特性上表現尤為突出，工作頻率500kHz時仍保持極低的磁芯損耗，能長期在高頻高溫環境下保持穩定的電氣性能。
CPEA系列電感值范圍 2.20~100.0μH，DCR 0.30~6.96 mΩ，飽和電流13.0~73.0 A，溫升電流 20.50~120.0 A。目前開發了2017、2022、2622、2626、3222、3231、3635、4041、5051 9個尺寸，可滿足客戶不同場景下的應用需求。CPEA系列電感電氣特性及產品尺寸詳見表一。

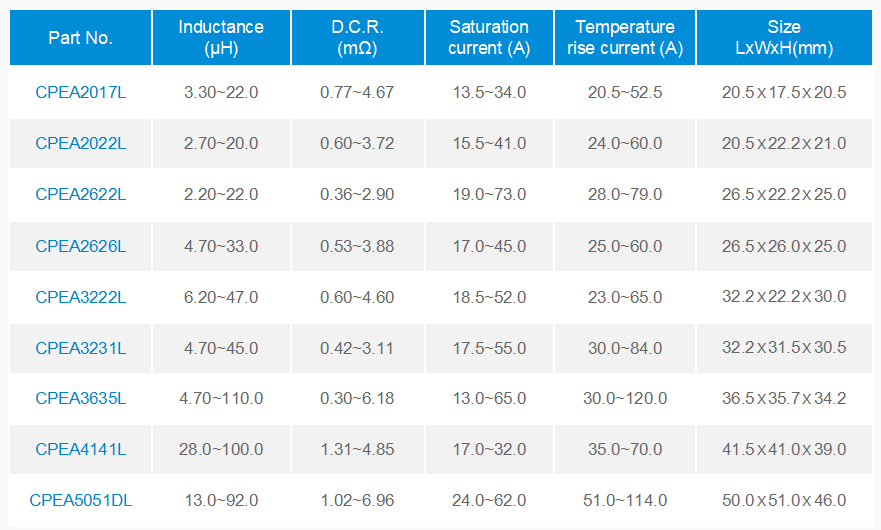

表一：CPEA系列電氣特性及產品尺寸
二、產品特點
1、高頻寬溫磁芯材料，低損耗，高效率
超級大電流電感CPEA系列采用科達嘉自主研發的低損耗合金粉磁芯材料，在高頻和高溫環境下保持穩定的電氣性能，磁芯損耗低。工作溫度：-55℃～+150℃或+155℃。
圖1是科達嘉超級大電流電感CPEA2626L和行業相同封裝尺寸電感器在感量為10uH條件下的損耗實測數據曲線圖。數據顯示，CPEA2626L在工作溫度為25 ℃ ~ 120℃條件下，始終保持著較低的磁芯損耗，損耗曲線沒有明顯變化。CPEA系列由于采用了高頻特性更好的磁粉芯材料，在500kHz頻率下的損耗相對更低。

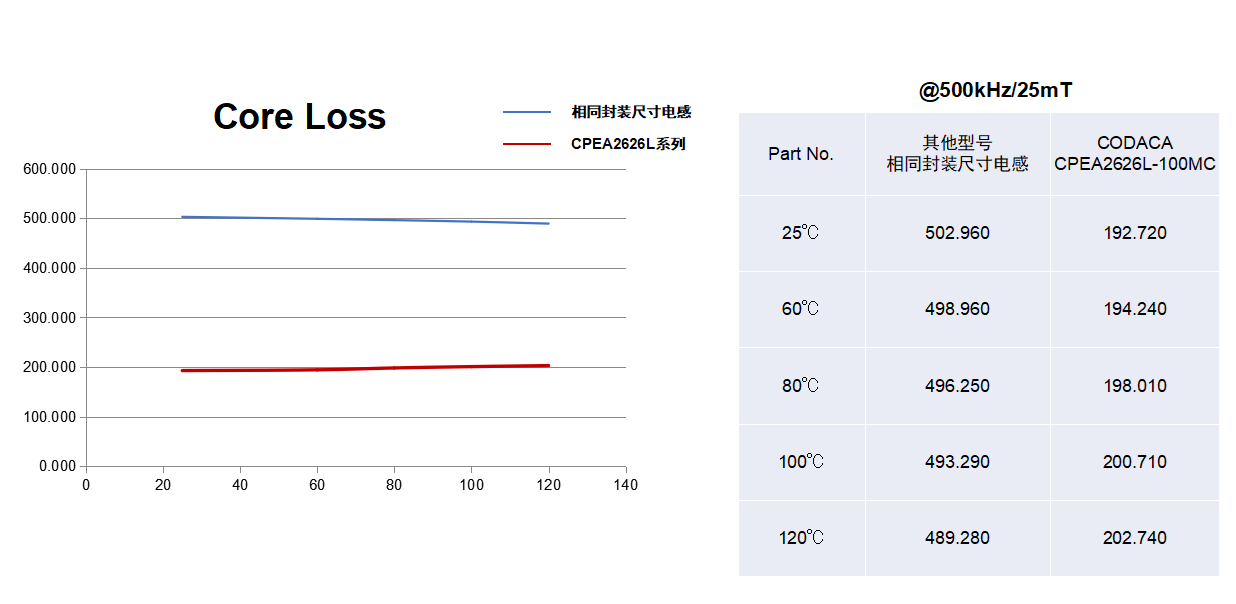

圖1 CPEA系列與相同封裝尺寸電感器在500kHz頻率下的損耗對比
2、優異的軟飽和特性，應對瞬態峰值電流不飽和
CPEA系列電感具有優異的軟飽和特征，直流偏置特性(飽和電流)受溫度影響小，能夠有效抑制瞬間高尖峰電流而不飽和。其中，CPEA2622L的飽和電流最高可達73A，適合儲能等各種大功率應用方案。
圖2-1 CPEA2626L 飽和電流曲線

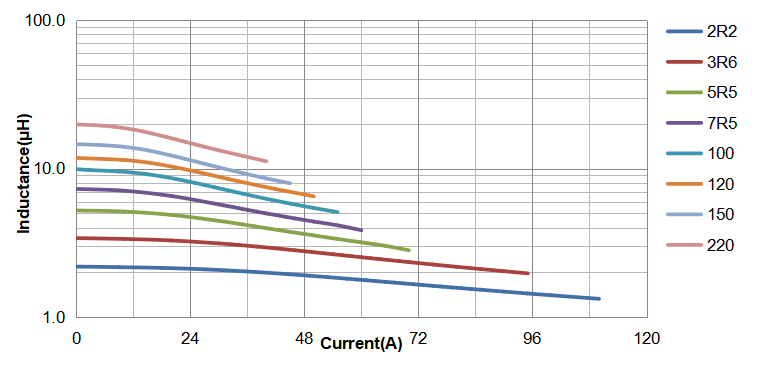

圖2-2 CPEA2622L 飽和電流曲線
3、低直流電阻，能長期穩定工作于大電流場合
CPEA系列超級大電流電感采用扁平線圈作為繞組，磁芯繞線窗口超過90%，產品具有低直流電阻、低溫升特征，能夠長期穩定工作于大電流場合。其中，CPEA3635L 的DCR最低為0.30mΩ，溫升電流可高達120A。

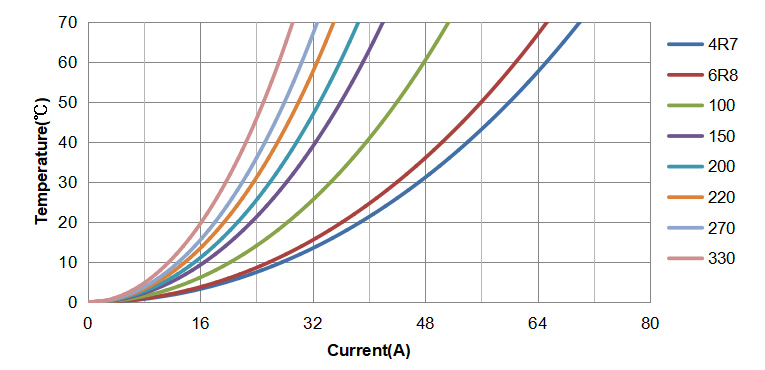

圖3-1 CPEA2626L 溫升電流曲線

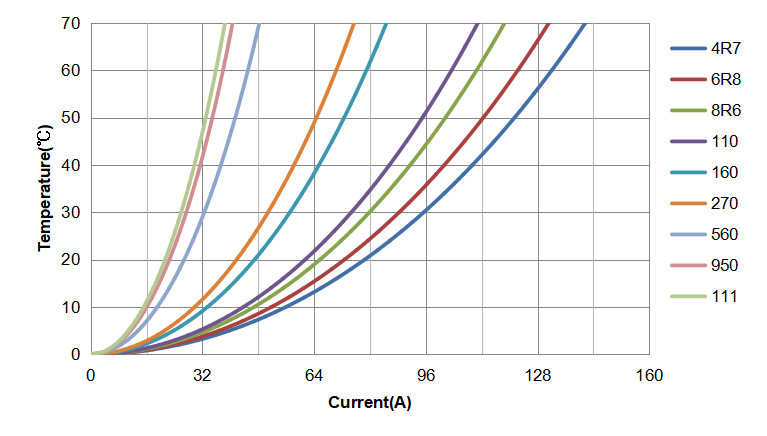

圖3-2 CPEA3635L溫升電流曲線
4、高Q值，低損耗，助力提升DC-DC轉換器效率
CPEA系列超級大電流電感具有高Q值、低損耗特性。圖4為CPEA2626L-100M與行業同封裝尺寸的大電流電感在不同頻率條件下的Q值實測數據。

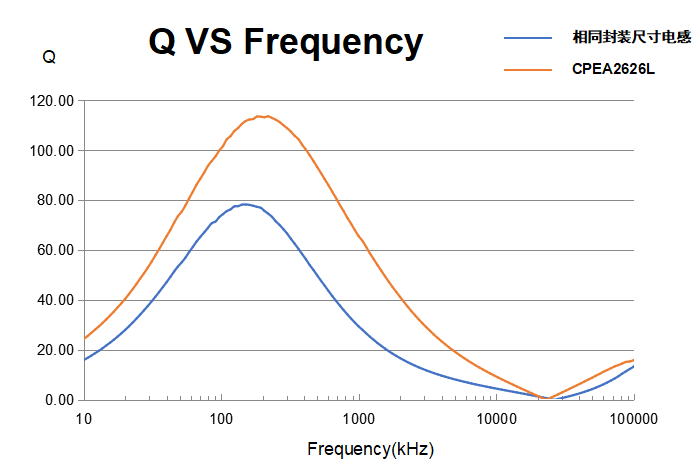

圖4 CPEA系列與行業同封裝尺寸電感在不同頻率下的Q值對比
數據顯示，CPEA系列的Q值整體顯示出明顯的優勢。Q值隨著開關頻率的升高而逐漸增加，當應用頻率上升至200kHz左右時，CPEA的Q值達到最高110。在2MHz時，Q值仍高達40。
高Q值意味著CPEA系列電感在交流狀態下電感器損耗較小，有助于提高DC-DC轉換器在高頻應用條件下的整體效率，提高能源利用率和減少熱量產生，并確保轉換器穩定的電流和電壓輸出。
三、產品應用
由于具有突出的高頻低損耗、軟飽和電流、高Q值等電氣特性，CPEA系列大電流電感適用于需持續大電流輸出、高瞬態尖峰電流抑制、高頻紋波電流抑制等應用場景，能夠降低電感器損耗，大幅提升電源系統的轉換效率。
主要應用場景包括：新能源儲能、服務器電源、工業電源、大功率DC-DC轉換器以及各種PFC電路拓?fù)涞却蠊β试O(shè)計方案，以提升整機輸出效率。
四、生產情況
產品已批量生產，生產周期4-6周。
如需申請樣品或了解更多詳情，請訪問科達嘉官網或與銷售人員聯系。
