功率電感作為電路中的重要元件，發揮著儲能、濾波、扼流等重要作用，其電流承載能力對于電路的穩定性和安全性至關重要。在大功率應用方案中，電感器通常需要更高的電流承載能力，能夠應對更大的電流波動。因此，在大功率DC-DC轉換器、工業電源、新能源儲能、電機驅動、工業控制等大功率方案設計中，大電流電感得到廣泛應用。
一、大功率方案設計對功率電感的需求
當功率電感電流過載時，不僅會導致電感發熱，還可能引起電感的磁性能下降，降低電能轉換效率，并影響整個電路的穩定性。為了滿足大功率方案設計需求，電感器必須具備高飽和電流、低損耗、低溫升等特點。而通過優化設計結構，如采用更緊湊的外觀尺寸提升電感的功率密度，更大的散熱面積降低電感表面溫升，成為功率電感的主要需求趨勢。
大功率方案設計對電感器的需求主要如下：
l 高飽和電流?：采用高Bs磁芯材質，具有優異的軟飽和特性，能夠承受更高的峰值電流不飽和；
l 持續大電流承載能力?：采用扁平線圈繞組設計，最大限度降低繞組的DCR，有效減小線圈損耗，增加產品的溫升電流，電感器持續在大電流工作環境下保持表面低溫升；
l 低磁芯損耗：電感器采用低損耗磁芯材料，磁芯損耗低，低溫升、高效率。
l 抗電磁干擾能力：采用磁屏蔽結構，有效減少由于高功率密度貼裝引起的電磁干擾。
l 溫度穩定性：具有良好的溫度穩定性，在-55°C ~ +155°C下仍保持良好的飽和電流曲線和溫升電流曲線。
二、科達嘉超級大電流電感CPRX系列

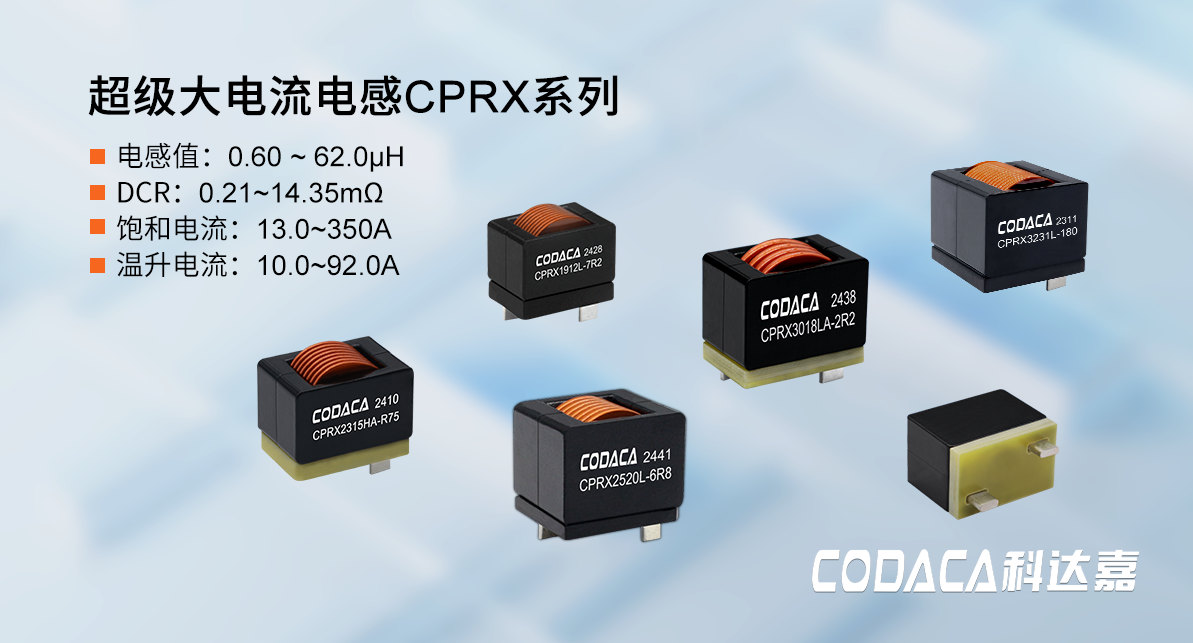

為滿足大功率方案設計對大電流電感的需求，科達嘉推出了具有極高直流偏置能力和低損耗、高效率的超級大電流電感CPRX系列。
CPRX系列采用科達嘉自主研發的高Bs金屬磁粉芯材料，具備極低的磁芯損耗和優異的軟飽和特性，能夠承受更高的瞬態峰值電流。電感線圈采用扁平線繞制，磁芯繞線窗口利用率高達90%以上，能在緊湊的尺寸下提供極低的直流電阻，長時間承受大電流保持電感表面低溫升。CPRX系列電感工作溫度-55℃～+150℃或+155℃，可在高溫環境下長期工作并保持穩定的電感值和直流偏置能力。
1、卓越電氣性能，飽和電流高達350A
CPRX系列電感值范圍0.6~ 62.0μH，DCR 0.21~14.35mΩ，飽和電流13.0~350A，溫升電流10.0~92.0A。以CPRX3018HA為例，該系列電感器的飽和電流可達350A，溫升電流可高達92A，能夠承受更高的峰值電流。
為滿足不同行業客戶對電感器的多樣化需求，CPRX系列提供了豐富的電氣性能和尺寸，客戶可根據實際應用環境需求選擇L（低DCR） 、 H（高飽和電流）、S（標準性能）等不同的電氣特性。
以下為CPRX3018HA的電流曲線圖：

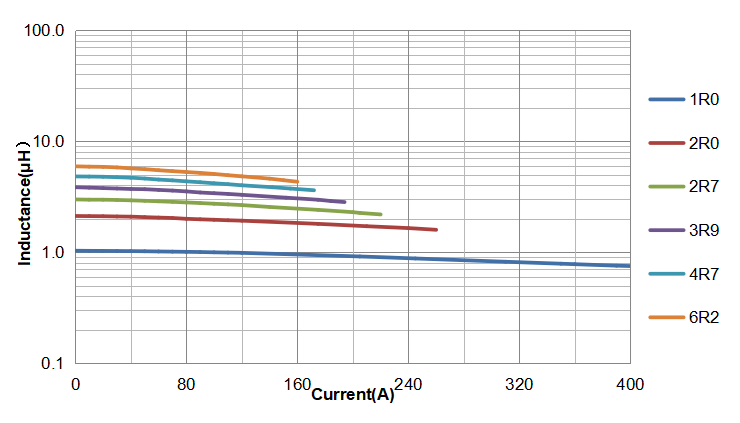

CPRX3018HA 飽和電流曲線

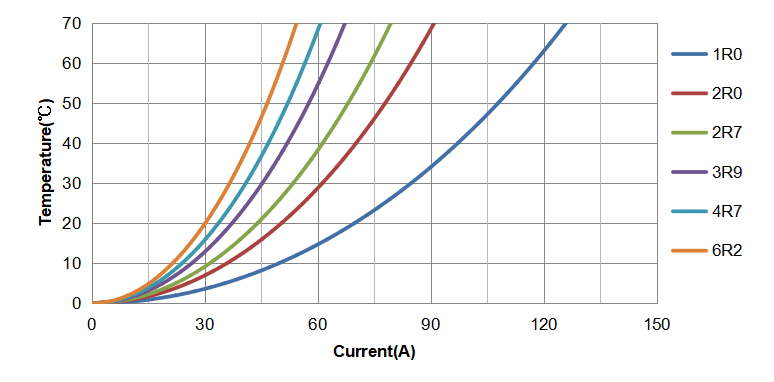

CPRX3018HA 溫升電流曲線
2、緊湊型設計，多尺寸可選
CPRX系列目前開發了1912、2315、2520、3018、3231五個尺寸，13個產品系列。最小封裝尺寸為19.0*12.5*17.5mm，對應型號是CPRX1912H、CPRX1912L、CPRX1912S；最大封裝尺寸為32.0*32.0*30.0mm ，對應型號CPRX3231L。
通過緊湊型外觀設計，CPRX系列實現了在相同電感值的情況下更小尺寸，更大電流，滿足了大功率方案的高功率密度安裝需求。

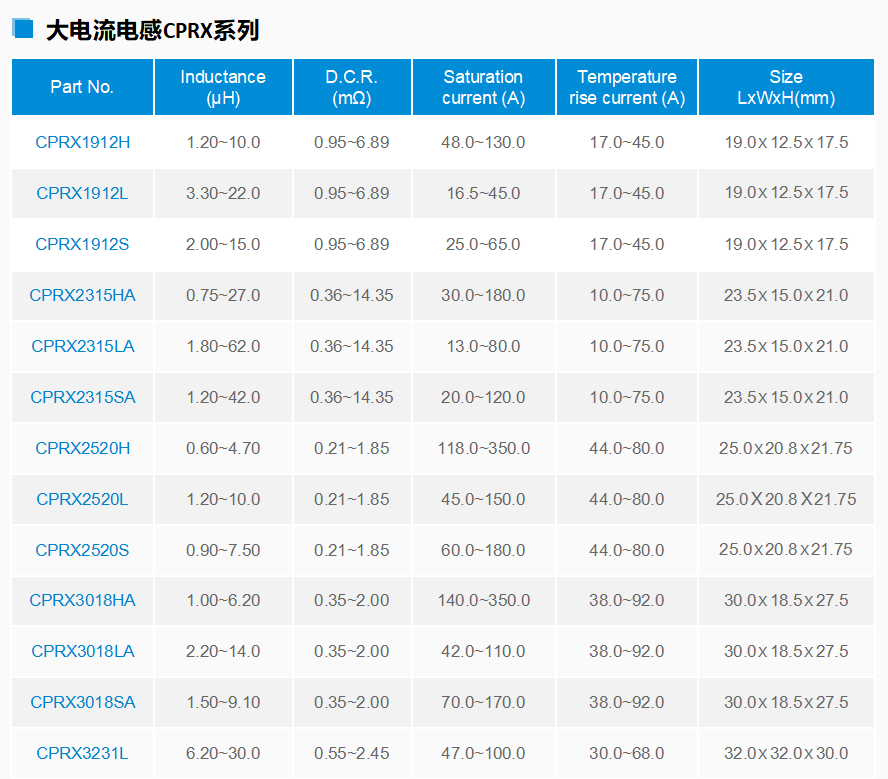

表一：大電流電感CPRX系列電氣性能、產品尺寸
３、磁屏蔽結構，抗電磁干擾能力強
CPRX系列采用磁屏蔽結構，抗電磁干擾能力強，可有效減少電路中元器件高密度安裝帶來的電磁干擾。
４、廣泛應用于大功率方案
CPRX系列可廣泛應用于大電流穩壓器模塊(VRM)、大功率DC-DC轉換器、新能源儲能、工業控制、工業電源等方案設計中，有效提升電源轉換效率。
三、標準品之外的快速定制服務
作為磁性元件原廠、行業知名的電感器生產制造商，科達嘉專注電感研制23年，擁有豐富的電感產品開發經驗，在扁平線大電流電感、一體成型電感領域技術領先。從磁芯材料研發起步，科達嘉實現了磁粉芯材料自主研制，可根據用戶需求在磁芯材料配制、線圈繞制、生產制造等方面提供多樣化選擇，產品定制化程度高，定制周期短、速度快。
CPRX系列電感已實現量產。生產周期4-6周。除了表一列出的標準品型號，CPRX系列還可根據客戶需求進行快速定制，滿足客戶不同場景的差異化需求。
如需申請樣品或進行產品定制，請?jiān)L問科達嘉官網或與銷售人員聯系。
