TE Connectivity（以下簡稱“TE”）Dynamic 系列一直是適用于電池管理系統的明星產品，能夠?yàn)閮?chǔ)能電池管理系統應用提供不同的小型化板載連接方案，同時確保高可靠性、堅固耐用，和高接插安全性。

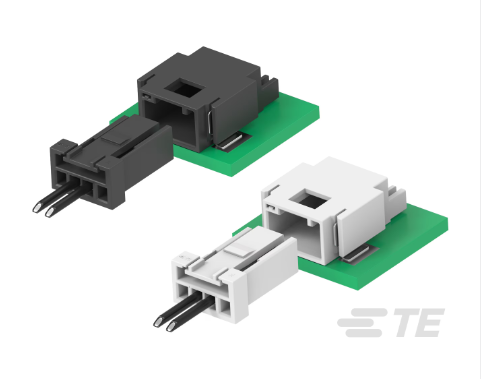

近期，Dynamic“家族”又迎來新成員—TE Dynamic Ultra連接器系列，依舊主打小型設計線對板互連特色。值得關注的是，Dynamic Ultra的多個觸點能夠提供可靠的性能，甚至在電動汽車 (EV) 的電驅動總成、電池組和汽車照明等嚴苛環境中能夠穩定表現。Dynamic Ultra系列連接器符合 LV 214 標準，適用于專門的汽車應用。此外，該系列提供用戶友好的功能，旨在增強整體產品功能和優勢。
一、產品亮點
1.擁有多個接觸觸點的端子設計
Dynamic Ultra 系列采用多個接觸觸點設計的端子，有助于幫助降低接觸電阻。此設計增強了在高振動和沖擊條件下的可靠性，使其非常適用于嚴苛環境的應用。
2.二次鎖定設計
Dynamic Ultra 系列連接器系統包含二次鎖定。除了用于電纜導線的壓接和包裹絕緣層，插座塑殼內的預組裝墊片有助于簡化電纜組裝，同時降低電線松脫的風險。此輔助鎖定功能提供50N 的觸點保持力，有助于確保安全性和持久連接。
3.視覺鎖定驗證
Dynamic Ultra 系列在板載安裝底座的上表面有個矩形的窗口，允許目視確認線端插座正確地插入板載底座。鎖定狀態也可以使用攝像系統，提高裝配精度和可靠性。
4.用于防錯插的兩種鍵位設計
線端插座和板載安裝底座均配有鍵位設計，以減少互相裝配時錯誤插接的可能性。這樣可以讓產品在接插前準確對齊，并順利完成連接，即使在同一塊PCB板上使用兩組相同引腳數的連接器，可以防止互相接插的可能性。
二、應用
儲能/充電樁
暖通空調
汽車 - 照明
電驅動
車載充電系統
三、性能
間距：1.8 mm
額定電壓（最大值）：125V
AC額定電流（最大值）：3A
接觸電阻：最大 30 mΩ
耐電壓：1000V AC
工作溫度：-40℃ 到 125℃
