隨著技術的進步和市場的需求，MEMS 氣流傳感器被應用于電子煙領域。MEMS氣流傳感器同樣是基于檢測電容變化的原理，不同之處是使用微電子制造和微機械加工技術將一個電容器集成在微硅晶片上，硅結構中的薄膜隨氣流壓差產生電容的變化，同樣由ASIC芯片采集并處理電容變化的信號。由于MEMS氣流傳感器采用硅基材料，制造工藝均為微米甚至納米級，與傳統駐極體電容咪相比，在參數一致性等諸多方面有巨大的優勢。
一、電子煙氣流傳感器應用現狀
1)在電子煙應用領域，通常采用的是駐極體電容傳感器（ECM）。該傳感器內部是由駐極體膜片和極板構成的電容器，吸煙的負壓引起導電薄膜的變形，從而引發等效電容的變化。專用咪頭檢測ASIC芯片CSC982H3檢測到電容的變化量ΔC達到設定的閾值時，輸出高電平信號被MCU采集到，再進行信號的后續處理。
2)隨著技術的進步和市場的需求，MEMS 氣流傳感器被應用于電子煙領域。MEMS氣流傳感器同樣是基于檢測電容變化的原理，不同之處是使用微電子制造和微機械加工技術將一個電容器集成在微硅晶片上，硅結構中的薄膜隨氣流壓差產生電容的變化，同樣由ASIC芯片采集并處理電容變化的信號。由于MEMS氣流傳感器采用硅基材料，制造工藝均為微米甚至納米級，與傳統駐極體電容咪相比，在參數一致性等諸多方面有巨大的優勢。

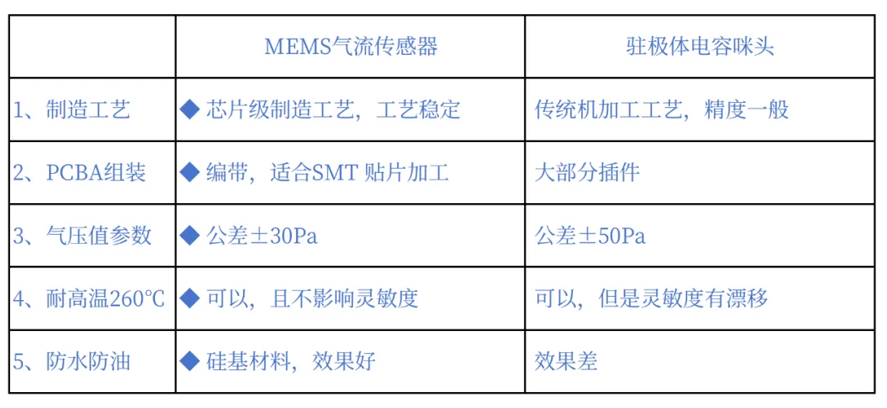

3)MEMS氣流傳感器和駐極體電容咪頭的性能對比
二、電子煙專用MEMS傳感器——CSC581X和CSC381X系列
（一）概述
CSC581X和CSC381X為MEMS氣流傳感器，其通過MEMS感應氣壓變化，將電容的變化轉換成數字信號，并通過門限閾值的設置給出控制信號。它體積小，功耗低，防漏液、漏油以及防反吹。適用于需要測量極低壓差或者空氣流量的設備，如電子煙等便攜式設備。
CSC581X 檢測 MEMS 電容增大變化，相對于前蓋上的氣孔接收負壓，就是背板上的氣孔進氣，俗稱正向檢測。CSC381X檢測 MEMS 電容減小變化，相對于背板上的氣孔接收負壓，就是前蓋上的氣孔進氣，俗稱反向檢測。
CSC581X和CSC381X 有一個 OUT 輸出端，當 MEMS 器件兩側產生的壓差低于閾值壓力時，OUT端低電平輸出；高于閾值壓力時，OUT 端高電平輸出。若壓力持續低于閾值壓力超過 12.5 秒，進入保護狀態，OUT 端恢復低電平輸出；還有一個 SDO 端，SDO 端輸出如下：使用單線編碼傳送氣流計數初始值和氣流實時值，共計 28 位通過 SDO 傳送給 MCU，由 MCU 根據這兩個數值來設定吸煙靈敏度或上鎖、解鎖靈敏度。
后綴希臘字母具有頂層防油網膜；無后綴希臘字母為無頂層防油網膜。
（二）主要特性
1.有正向氣流檢測（CSC581X）和反向氣流檢測（CSC381X）兩種，適用不同的電子煙結構；
2.具有獨特的負壓值實時檢測功能，使用單線編碼傳送數據（SDO端），配合MUC可以輕松實現童鎖輕重吸功能，或者根據用戶吸力大小自適應調整輸出煙霧量；
3.內含防自啟功能，有效防止上電、反吹 15 秒、多次快速重置、環境變化和突發干擾引起的自動吸煙；
4.靈敏度多檔位可選，偏差±30Pa；

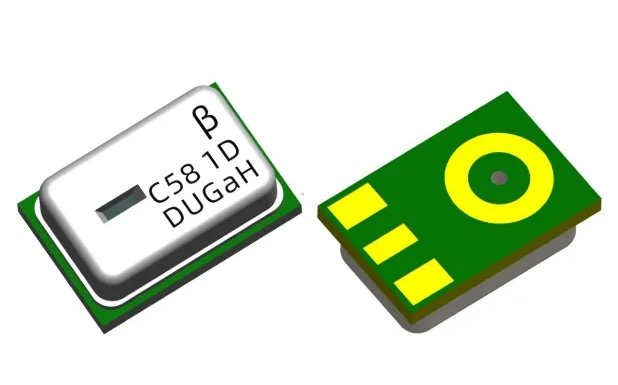

5.采用 2718-4P 封裝；

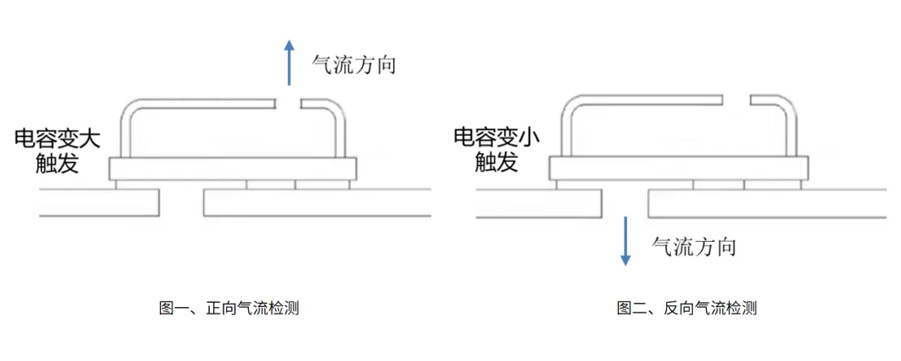

（三）正向氣流檢測和反向氣流檢測示意圖

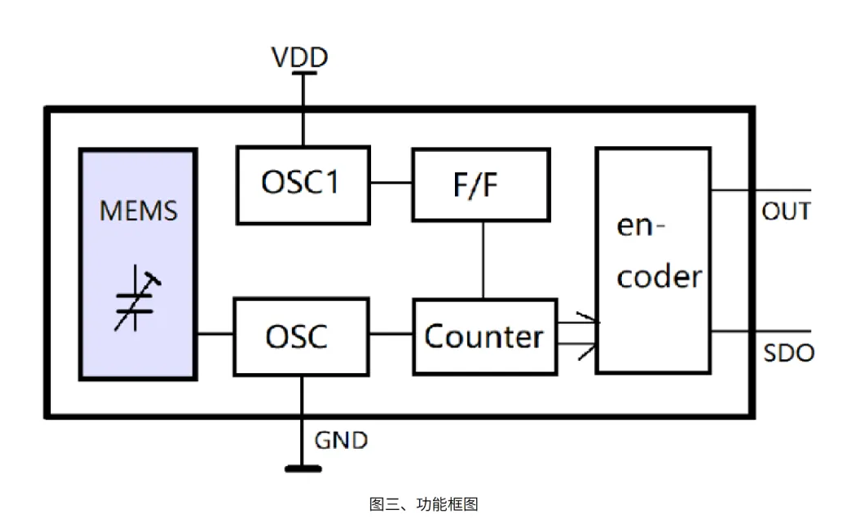

（四）功能框圖

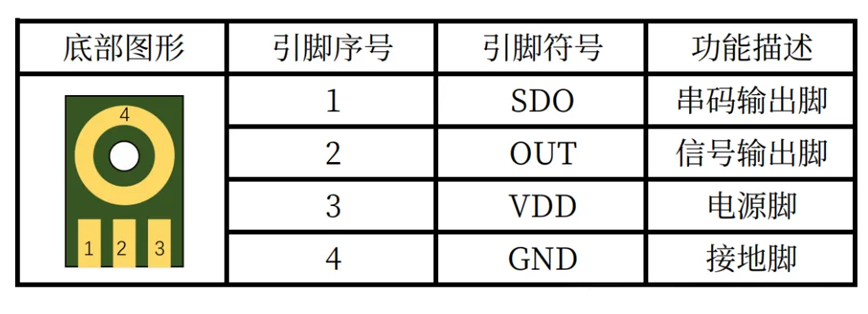

（五）引腳定義

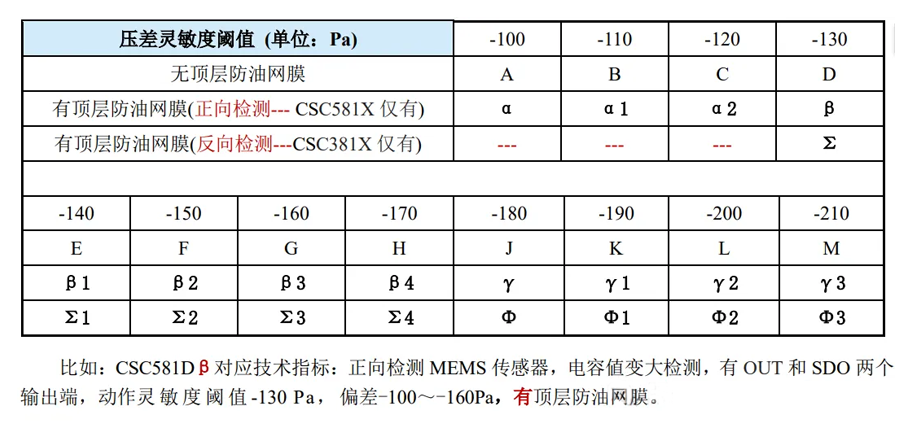

（六）選型表
（七）實時負壓值檢測功能

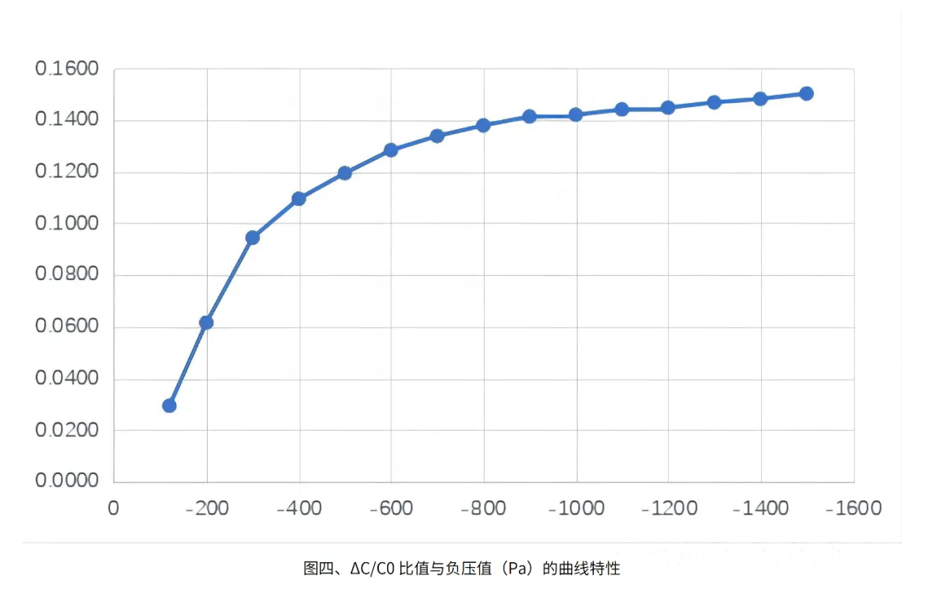

SDO端口的輸出使用單線編碼，傳送電容檢測的初始值C0和實時差值ΔC，可由MCU根據這兩個數值的比值來實現防自啟功能、設定吸煙靈敏度或電子鎖的上/解鎖靈敏度，包括根據吸力大小，實現自適應的變功率輸出（可以按照n/64的級數進行比較）。

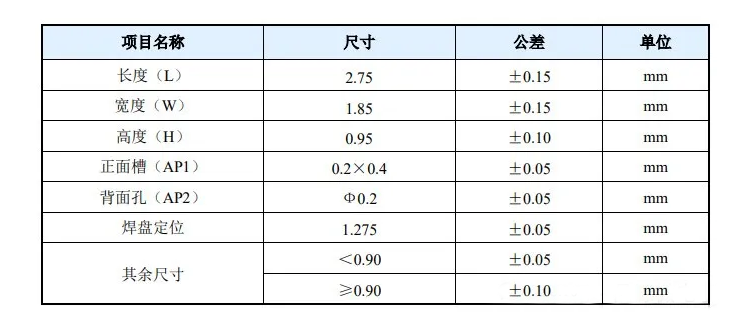

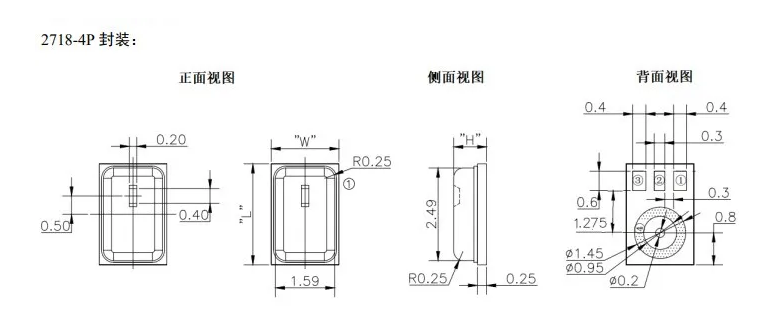

（八）封裝外形尺寸
