近日，中國計量大學光學與電子科技學院沈常宇教授團隊，在《Chemical Engineering Journal》（影響因子13.4）上發表題為“High Sensitivity and Fast Response Wireless Humidity Sensor Enabled by MXene-Lys for Finger Proximity Detection and Health Monitoring Applications”的研究論文。成功開發出基于賴氨酸修飾MXene（MXene-Lys）的高性能無線可穿戴濕度傳感器。這項突破性技術為解決傳統傳感器響應慢、靈敏度低等業界難題提供了創新方案。
隨著個性化健康監測需求的日益增長，實時、精準的濕度傳感技術成為了研究熱點。濕度傳感器在電子皮膚、柔性穿戴設備、呼吸監測系統等領域具有廣泛的應用前景。然而，傳統濕度傳感器在響應速度、靈敏度和穩定性等方面存在局限，難以滿足快速呼吸監測和近距離非接觸感知檢測等高要求場景的需求。針對這一挑戰，研究團隊以MXene為突破口，利用其高導電性和大表面積的特性，通過材料改性和器件集成雙重創新，成功開發出新型濕度傳感系統。這種基于MXene-Lys（賴氨酸修飾MXene）的傳感器不僅顯著提升了濕度傳感性能，還為智能健康監測提供了全新的解決方案，為動態生理信號的精準捕捉開辟了新途徑。
研究團隊通過氫氟酸蝕刻Ti3AlC2前驅體制備了多層MXene基底，并采用賴氨酸分子插層結合氫氧化鈉處理，成功開發出MXene-Lys復合材料。第一性原理計算顯示，MXene-H2O的層間距為10.066 ?，而賴氨酸插入后層間距擴大至11.936 ?，增加了1.87 ?。XRD圖譜中MXene和MXene-Lys的（002）峰分別位于8.26°和7.01°，對應的層間距分別為10.70 ?和12.60 ?，增加了1.90 ?，與理論預測基本一致。此外，賴氨酸分子結合氫氧化鈉處理會引起MXene表面基團置換（氟基→羥基/氧基），材料的親水性得到顯著提升（X射線光電子能譜與傅里葉紅外光譜分析）。密度泛函理論（DFT）計算進一步揭示，改性后的材料對水分子的吸附能從-0.6991 eV提升至-1.0310 eV，增幅達48%，從微觀層面闡明了靈敏度提升的機制。
研究人員認為，賴氨酸修飾的MXene表面形成了賴氨酸與水分子之間的氫鍵網絡，促進了氫離子的擴散，同時增加的層間距為水分子的吸附和解吸提供了更寬的通道，顯著增強了材料的濕度響應性能?；谠摬牧涎兄频膫鞲衅髡宫F(xiàn)出卓越性能：其電阻響應值在20%-90%濕度范圍內達30,161，響應/恢復時間分別縮短至0.22秒和0.45秒，滯后效應低至2.77% RH，連續20天運行性能波動小。實際測試中，該設備可精準探測9毫米內手指濕度變化（電流變化達百倍），區分1.2 Hz快速呼吸至0.5 Hz深慢呼吸模式差異，并通過藍牙實現5.56小時連續運動監測（靜坐、行走、跑步信號特征顯著）。圖1顯示了構建MXene-Lys納米復合材料的策略以及MXene和MXene-Lys的SEM和TEM圖像。圖2為MXene和MXene-Lys的XPS圖像。圖3為MXene和MXene-Lys的傅里葉紅外光譜、XRD圖以及根據第一性原理預測的層間距。圖4為該傳感器不同濕度下的響應曲線、穩定性、濕滯、響應恢復時間以及濕敏范圍等分析結果。圖5為傳感器非接觸式手指距離感知檢測與人體呼吸頻率檢測結果。圖6為對不同表面基團的MXene對水分子吸附能力的DFT計算結果。圖7為設計的集成化、小型化(約35毫米×15毫米×12毫米)、無線可穿戴的濕度跟蹤設備及其測試結果。
圖1 構建MXene-Lys納米復合材料策略的示意圖。Ti3C2Tx MXene（b、c）和MXene-Lys（e、f、h、i）的SEM圖像。Ti3C2Tx MXene（d）和MXene-Lys（g、j）的TEM圖像。

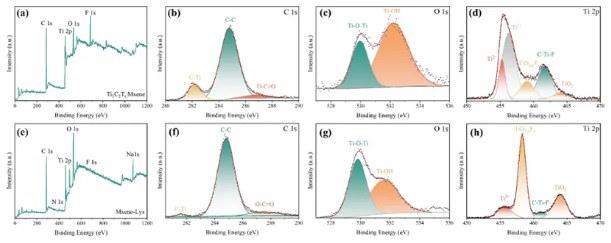

圖2 (a) Ti3C2Tx MXene的XPS光譜，高分辨率 C 1 s、(c) O 1s和 Ti 2p的元素分峰。(e) MXene-Lys 的XPS光譜，高分辨率 C 1 s、(g) O 1s和 Ti 2p 的元素分峰。

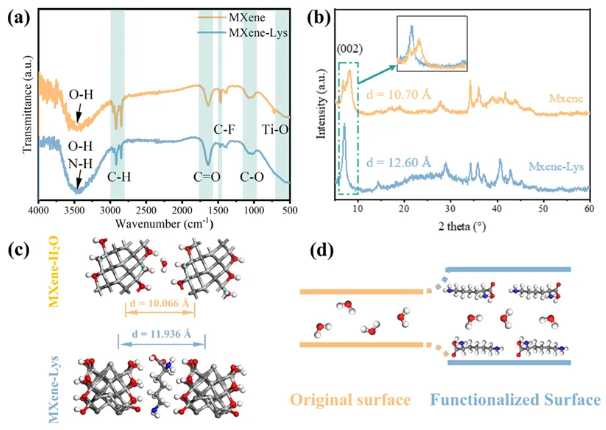

圖3 (a) Ti3C2Tx MXene、MXene-Lys 的FTIR光譜。(b) Ti3C2Tx Mxene和MXene-Lys的XRD圖。(c) H2O@MXene和L-Lysine@MXene的預測層間距。(d) 原始和賴氨酸功能化MXene表面示意圖。

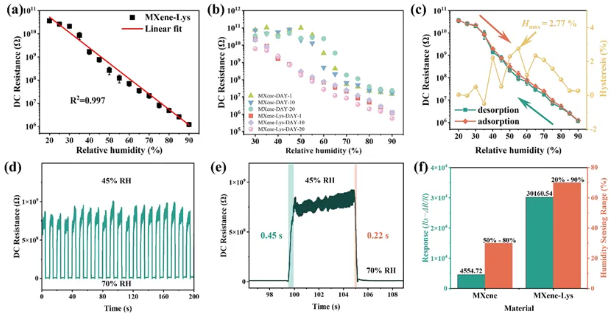

圖4 (a) Mxene-Lys濕度響應實驗結果的誤差線，紅線表示線性擬合曲線。(b) MXene和 Mxene-Lys在20天內的穩定性分析。(c) 在一系列相對濕度條件下測得的吸附(橙色)和解吸(綠色)響應的誤差線曲線(左軸)以及相應的滯后(右軸)。(d) 20個周期的響應實驗結果，相對濕度從 45% 過渡到 70%。(e) 通過T90方法計算響應和恢復時間。(f) MXene和Mxene-Lys的響應值(綠色)和濕度響應范圍(橙色)的比較圖。

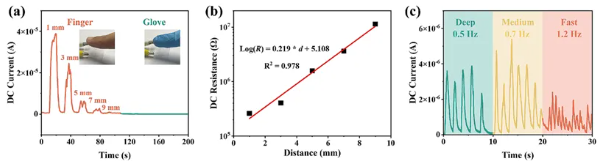

圖5 (a) 使用未戴手套和戴手套的手指在距離傳感器 1、3、5、7和9毫米處對手指接近傳感器的響應。(b) 手指距離與電阻響應的回歸擬合曲線。(c) 人體快速、中速和深呼吸時電流響應的變化。

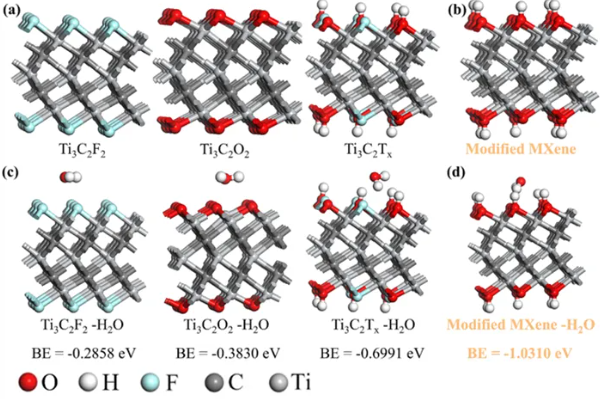

圖6 (a) MXene模型圖，其中分為-F、-O和-F、-O以及-OH的MXene表面端基。(b) 改進的MXene模型圖，其中-O和-OH代表端基。(c,d) 上述四種結構對應于吸附水分子的模型圖。
圖7 (a) 可穿戴系統示意圖。(b)佩戴在手腕上的設備和智能設備接收到的傳感信號。(c)坐姿、走姿和跑步狀態下濕度傳感系統對人體的響應電流圖。
該成果在靈敏度、響應速度等關鍵指標上超越現有技術，為智能醫療設備發展開辟新路徑。研究團隊指出，該傳感器可集成于智能口罩實時監測呼吸異常，或嵌入電子皮膚進行汗液分析，為哮喘、睡眠呼吸暫停等慢性病管理提供技術支持。其小型化（35mm × 15mm × 12mm）、無線化設計有效降低穿戴設備負荷，為多模態生理信號融合監測奠定硬件基礎。這項工作不僅推動了濕度傳感技術革新，更為智能醫療、人機交互等前沿領域提供了創新范式。
論文第一作者為研究生康佳寧，通訊作者為中國計量大學光電學院青年教師高峰，共同通訊作者為王瑩和沈常宇。團隊近年來在光纖生化檢測及傳感方面做了大量研究工作，并進一步將這些傳感器應用于人機交互領域包括非接觸式感知（Optics Letters, 49 (15), 4258-4261(2024) 和 Sensors & Actuators: B. Chemical 421 (2024) 136541）、高靈敏核酸檢測（Biosensors and Bioelectronics 242 (2023) 115719）、重金屬檢測（Sensors & Actuators: B. Chemical 393 (2023) 134247）等領域。這些工作得到國家自然科學基金(12274386)、浙江省自然科學基金重點項目（LZ25F050001）、浙江省自然科學基金(LQ23F050006)及中國計量大學基礎研究基金（2023YW74）等資助。
