傳統的陀螺羅盤雖然能夠提供自主的定向引導和路徑校正，但由于其尺寸較大，在廣泛的應用中面臨局限性，使其難以適配緊湊型設備。微機電系統（MEMS）陀螺羅盤為微型化提供了一種有前景的替代方案。然而，目前的MEMS陀螺羅盤需要集成電機旋轉調制技術來實現高精度尋北，而以往研究中的傳統電機體積較大且存在剩磁效應，從而削弱了它們的尺寸優勢。
近日，南京理工大學、中國工程物理研究院等機構的研究人員組成的團隊創新性地提出了一種基于MEMS行波微電機的微型MEMS陀螺羅盤，首次集成了芯片級旋轉執行器，并結合精確的多位置制動控制系統，實現了高精度且快速的尋北。所提出的MEMS陀螺羅盤取得了重大進展，其體積縮小至50 mm × 42.5 mm × 24.5 mm，在2秒內實現了0.199°的定位精度，其體積僅為現有最小同類陀螺羅盤的一半，且性能是其兩倍。這些改進表明，本文所提出的MEMS陀螺羅盤適用于室內工業機器人、自動駕駛和其它需要精確定向引導的相關領域。上述研究成果以“A MEMS traveling-wave micromotor-based miniature gyrocompass”為題發表于Microsystems & Nanoengineering期刊。
MEMS陀螺羅盤的結構設計
基于MEMS行波微電機（MTWMM）的陀螺羅盤的整體結構如圖1a所示。該陀螺羅盤由MEMS行波微電機、旋轉調制平臺、MEMS電容式角位置傳感器、分段式電機芯片安裝基座、電磁制動部件、無線供電單元和集成控制電路構成，所有這些部件均封裝在外殼和蓋板內。通過為集成控制電路供電并利用上位機軟件輸入控制指令，即可完成方位角檢測。如圖1b所示，為確保陀螺敏感軸平行于地面，MEMS單軸陀螺儀垂直安裝在圓形基礎電路上，形成慣性測量單元（IMU）。該裝置位于大型齒輪平臺上，并通過帶有角位置傳感器轉子的傳感器安裝座固定在平臺上，共同構成旋轉調制平臺（RMP）。

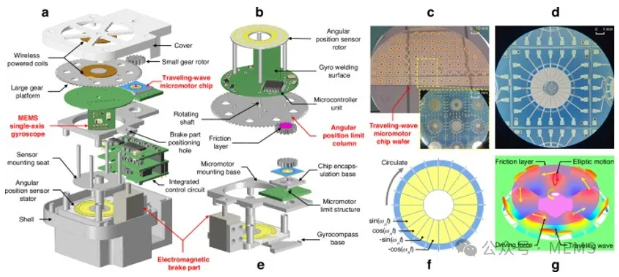

圖1 MEMS陀螺羅盤的結構模型和MEMS行波微電機
MEMS行波微電機采用MEMS技術進行加工，得到的MEMS芯片晶圓如圖1c所示。晶圓切割后，可以提取任意單個MEMS芯片進行封裝和測試，如圖1d所示。如圖1e所示，MEMS行波微電機被封裝在基座上，并通過金線連接到外部電路，以實現圖1f所示的四個正弦驅動信號輸入。所有金屬機械部件的制造精度均為5 μm。每個組件的定位確保了同心度和平行度。旋轉調制平臺通過旋轉軸和軸承的組裝，以倒置的方式創新性地安裝在陀螺羅盤基座上，進一步增加了集成度并降低了陀螺羅盤的高度。
MEMS行波微電機的驅動原理
如圖1f所示，通過控制每組四個電極之間的驅動電勢以保持90°的相位差，兩個正交的駐波依次在電機微定子上形成，這些駐波的疊加產生一個行波。
由于行波運動，在任何給定時刻總會存在n對波峰和波谷。這些波峰沿微定子圓周旋轉，導致與波傳播方向相反的橢圓運動，如圖1g所示。行波的表面粒子和摩擦層之間存在速度差，這通過滑動摩擦產生圍繞軸線的對稱驅動力，從而驅動摩擦層的旋轉。如圖1b所示，摩擦層與小齒輪轉子組裝在一起。因此，通過施加四個相位差為90°的正弦驅動信號，可以驅動小齒輪轉子旋轉。
MEMS陀螺羅盤的尋北原理
地球模型與導航參考坐標系如圖2a所示，四位置Maytagging尋北原理與機體參考坐標系如圖2b所示。四位置Maytagging方法通過區分對稱位置陀螺儀的輸出來補償MEMS陀螺儀的偏置不穩定性（BI），緯度和比例因子對尋北精度的影響可以在很大程度上忽略不計。這種方法適用于地理位置未知或難以獲得的環境，因?yàn)樗峁┝艘环N簡單、高效和準確的確定真北的方法。

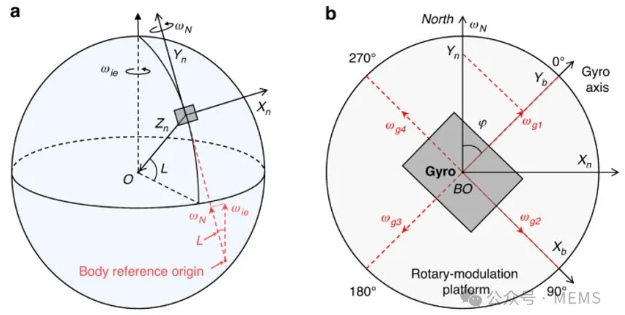

圖2 MEMS陀螺羅盤的尋北原理
MEMS陀螺羅盤的硬件和系統
本文所提出的MEMS陀螺羅盤硬件和系統主要包括以下三個部分：集成控制電路、角位置控制模塊和旋轉調制平臺，如圖3a所示。圖3b顯示的是使用顯微激光測振儀觀察到的微定子上激發的行波（黃色虛線圓圈表示觀察到的行波的一個波峰）。
圖3 MEMS陀螺羅盤硬件和行波
MEMS陀螺羅盤中MEMS陀螺儀的性能表征
如圖4a所示，整個陀螺羅盤可分為四個部分：蓋板、旋轉調制平臺、驅動控制平臺和外殼。按照?qǐng)D1a所示的定位組裝后，得到尺寸為50 mm × 42.5 mm × 24.5 mm的完整MEMS陀螺羅盤，如圖4b所示。
為了評估MEMS陀螺儀的性能，研究人員在整個系統內對陀螺儀進行了測試。角速度數據從藍牙模塊傳輸?shù)郊煽刂齐娐?，然后發送到上位機軟件。連續采樣200分鐘后的MEMS陀螺儀的Allan偏差如圖4c所示。在整個系統內，MEMS陀螺儀的偏置不穩定性為0.0179°/h，角隨機游走（ARW）為0.0041°/√h。在使用單個陀螺儀進行多位置尋北時，陀螺儀的隨機漂移無法得到補償。

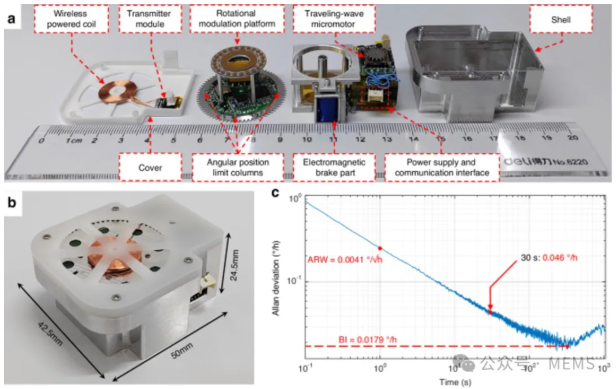

圖4 基于MEMS行波微電機的陀螺羅盤原型和MEMS陀螺儀的性能表征
MEMS陀螺羅盤的性能測試
如圖5a所示，尋北測試裝置利用三軸高精度轉臺作為陀螺羅盤的方位參考?；贛EMS行波微電機的驅動幅值和頻率利用上位機軟件設置，單個尋北工作的總持續時間配置為2分鐘（對應于旋轉調制平臺上每個位置約30秒的采樣時間）。如圖5b所示，在旋轉調制平臺的四個位置，MEMS陀螺儀的角速度數據被依次收集和存儲，在30秒的采樣周期內收集了大約340個數據點。經過上位機軟件處理和平均后，可根據四位置Maytagging方法計算0°位置和真北之間的順時針角度（即方位角）。尋北測試結果如圖5c-5e所示。

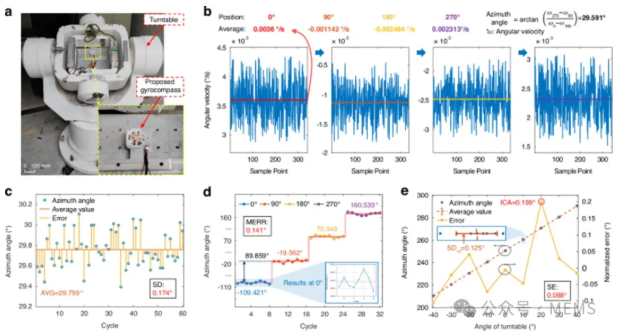

圖5 MEMS陀螺羅盤的尋北測試結果
小結
綜上所述，這項研究首次提出了一種基于MEMS行波微電機的微型MEMS陀螺羅盤。利用MEMS行波微電機作為無電磁干擾旋轉執行器，研究人員開發了一套采用四位置Maytagging方法的完整尋北系統。該系統只需外部電源和上位機控制即可進行方位角檢測，原型尺寸縮小至50 mm × 42.5 mm × 24.5 mm。結合MEMS行波微電機的摩擦驅動特性和MEMS電容式角位置傳感器提供的絕對零位，研究人員建立了一套位置控制精度為0.024°的多位置制動控制系統。在整個系統內，MEMS陀螺儀的偏置不穩定性（BI）為0.0179°/h。尋北性能的測試結果表明，在2分鐘的尋北時間內，所提出的陀螺羅盤在9個位置的內符合精度（ICA）為0.199°，在固定位置的標準差（SD）為0.174°。該研究驗證了MEMS行波微電機的實用性，并表明其是高精度、微型化MEMS陀螺羅盤的理想執行器，為旋轉調制技術的微型化提供了一種有前景的解決方案。未來，研究人員將進一步探索MEMS陀螺羅盤在室內自主導航和自動駕駛等領域的集成。
