為適應現代電子設備對小型化、高效能、長壽命等方面的需求，開發高能量密度和具有附加功能的電介質電容器迫在眉睫。其中，高熵陶瓷電容器(ESHECs)由于具有極高的儲能效率(η)和延遲飽和極化而受到廣泛關注。通常熵增會引起晶格中的原子無序排列和晶格畸變，產生許多隨機取向的極性納米微區(RNRs)，能大幅降低極化各向異性和疇翻轉勢壘，降低殘余極化(Pr)，并提高η。此外，高熵系統能增強電子散射和減少漏電流，提高擊穿電場強度(Eb)?？傮w而言，優異的儲能性能依賴于較大的最大極化強度(Pmax)、低Pr和高Eb。在各類鈣鈦礦氧化物中，Bi0.5Na0.5TiO3 (BNT)基陶瓷具有較高的Pmax (~ 50 μC cm-2)和獨特的雙介電峰平臺，是開發高性能和高穩定ESHECs的極佳材料。然而，高度無序的原子排列會惡化ESHECs的鐵電活性，導致Pmax急劇下降，限制其儲能密度的提升。缺陷偶極子的極化率比由電子和離子位移引起的電偶極子的極化率高3個數量級，可以有效提高Pmax；但由于缺陷偶極子的重取向是一個通過離子或空位遷移而消耗能量且耗時的擴散過程，很難在短時間內恢復到初始取向，這與獲得高η的初衷相反。因此，很少有通過設計缺陷偶極子來提高ESHECs的Pmax-的報道。若能在ESHECs中巧妙地設計出多晶弛豫相(PRP)結構和缺陷偶極子極化的共存，則有望獲得優異的儲能性能。
本工作中，研究人員基于A/B位協同優化的高熵組分設計策略，成功制備了一種缺陷偶極子()極化和多晶型弛豫相(三方-正交-四方-立方，R-O-T-C)共存的納米結構，優化了BNT基高熵陶瓷的儲能性能。該策略通過降低疇翻轉勢壘最大限度地減少了介電損耗，并通過高原子無序性、晶格畸變和晶粒細化來提高Eb。制備得到的(1-x)[0.94(Bi0.47Na0.47Yb0.03Tm0.01)TiO3-0.06Sr(Sn0.5Hf0.5)O3]-x(Ba0.5Sr0.5)TiO3(簡稱BNYTT-SSH-xBST)陶瓷在670 kV cm-1電場下展現出大可回收儲能密度(Wrec = 11.23 J cm-3)和高儲能效率(η~90.87%)。此外，基于雙稀土離子Yb3+/Tm3+共摻雜實現了陶瓷穩定的熒光負熱膨脹特性，開拓了電介質電容器的實時溫度傳感功能，并闡述了該材料未來在智能心臟除顫脈沖領域的應用構想。
相關成果以“Polymorphic relaxor phase and defect dipole polarization co-reinforced capacitor energy storage in temperature-monitorable high-entropy ferroelectrics”為題發表在國際知名期刊Nature Communications上。福州大學吳嘯副教授和同濟大學翟繼衛教授為本文共同通訊作者，福州大學碩士生曾祥福和福建師范大學青年教師林錦鋒為本文共同第一作者，寧波大學和景德鎮陶瓷大學等共同參與了該工作。

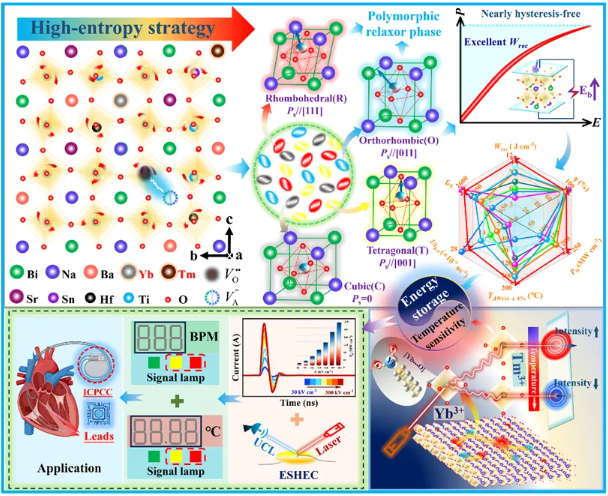

圖1、高熵策略誘導的BNYTT-SSH-xBST陶瓷中PRP結構和缺陷偶極子共存以提升儲能性能，以及在遠程醫療心臟除顫脈沖電容器領域的應用構想。

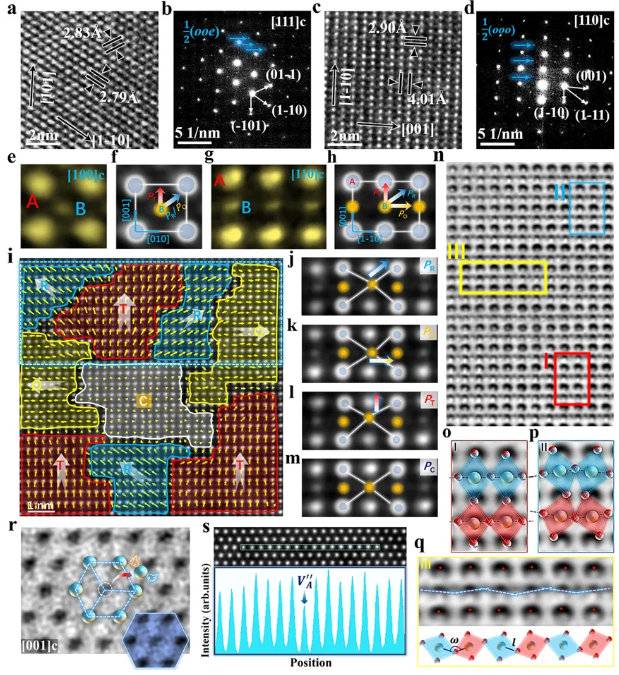

圖2：BNYTT-SSH-0.3BST陶瓷的PRP結構和缺陷表征。(a, c)HRTEM圖像顯示BNYTT-SSH-0.3BST陶瓷中兩種不同的原子排列，(b, d)對應的SAED模式。(e)沿[100]c方向的晶胞放大和極化投影，(g)沿[110]c方向的晶胞放大和極化投影；(i)沿[110]c方向的原子分辨率HAADF-STEM圖像和擬合的R-O-T-C相偏振矢量；(j-m) HAADF-STEM圖像中B位原子在[110]c方向上相對于附近四個陽離子在不同方向上的位移矢量疊加；(n)沿[110]c方向得到的ABF-STEM圖像。(o-q)圖n中局部區域（紅、藍、黃框）和二維高斯擬合識別的八面體傾斜/非傾斜的放大圖；(r) ABF-STEM圖像顯示沿[001]c方向的A位原子缺失；(s) HAADF-STEM圖像顯示A位原子柱沿[001]c方向的強度波動。

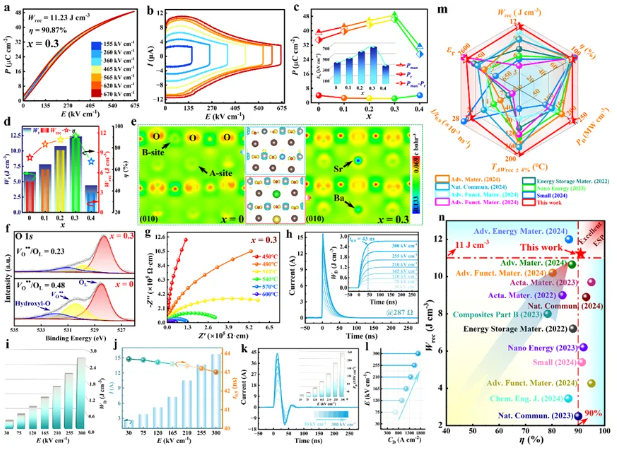

圖3、BNYTT-SSH-xBST陶瓷的儲能性能。(a-b)BNYTT-SSH-0.3BST陶瓷的單極電滯回線和相應的I-E曲線；(c)BNYTT-SSH-xBST陶瓷極化參數(Pmax, Pr, Pmax-Pr)和Eb隨x的變化；(d)Wt、Wrec和η隨x的變化；(e) x = 0和x = 0.3樣品沿(010)平面的二維差分電荷密度分布；(f)高分辨O 1s XPS光譜；(g)BNYTT-SSH-0.3BST陶瓷在不同溫度下的阻抗譜，(h)過阻尼曲線（插圖為WD隨電場的變化曲線），(i-j) WD、Imax、t0.9隨電場的變化曲線，(k)欠阻尼放電電流曲線（插圖為PD隨電場的變化曲線），(l) CD隨電場的變化曲線；(m-n) BNYTT-SSH-0.3BST陶瓷的綜合儲能性能與先前報道的高質量無鉛高熵儲能陶瓷的對比圖。

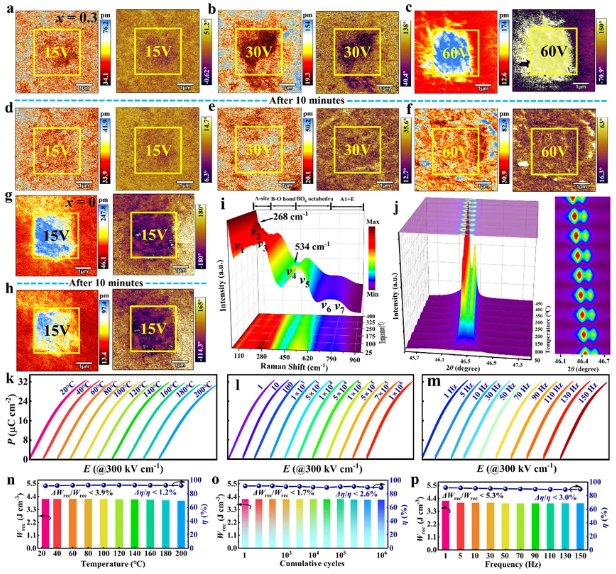

圖4、BNYTT-SSH-xBST陶瓷的疇翻轉響應及穩定性和疲勞特性測試。(a-f)BNYTT-SSH-0.3BST陶瓷在15、30和60 V電壓下即時和10分鐘后測得的面外PFM振幅和相位圖；(g-h)BNYTT-SSH陶瓷在15 V電壓下即時和10分鐘后測得的面外PFM振幅和相位圖；(i) BNYTT-SSH-0.3BST陶瓷的變溫拉曼光譜和局部XRD衍射峰(~46.5°)隨溫度的演化規律；(k-m)300 kV cm-1電場下BNYTT-SSH-0.3BST陶瓷在不同溫度、疲勞循環和頻率下的單極電滯回線；(n)溫度范圍為20-200°C，(o)累積循環數范圍為1-106；(p)頻率范圍為1-150 Hz測得的BNYTT-SSH-0.3BST陶瓷Wrec和η及其穩定性。

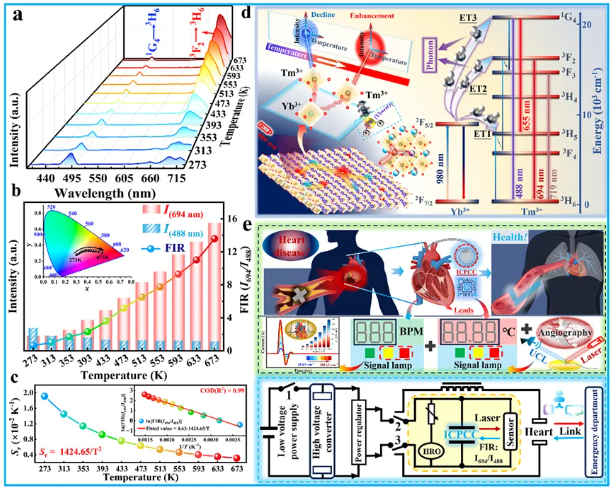

圖5、BNYTT-SSH-0.3BST陶瓷的熒光負熱膨脹特性及應用于心臟除顫的設想。(a)980 nm激光激發下該陶瓷在273-673 K溫度范圍內的上轉換發光(UCL)光譜；(b) 694 nm和488 nm處UCL強度監測的變化及其FIR值隨溫度的變化（插圖為隨溫度變化的CIE色度坐標）；(c)溫度傳感的靈敏度Sr隨溫度的變化趨勢（插圖為對數UCL強度對1/T的線性函數擬合）。(d)該陶瓷的UCL機制。(e)陶瓷在遠程醫療信息植入式心臟除顫脈沖電容器(ICPCC)中的潛在應用及相關電路簡圖。
本研究通過流延和等靜壓成型工藝，設計并制備了具有缺陷偶極子極化和PRP結構共存的BNT基高熵弛豫鐵電陶瓷?；谠焕庾V和原位XRD圖，觀察了樣品在溫度變化過程中的結構演化，證實了其優異的結構穩定性。高熵效應增強了樣品的隨機局域場擾動，引起陽離子位移和八面體傾斜，降低了樣品的電導率，提高了Eb。ESHECs具有優異的ESP性能(Wrec = 11.23 J cm-3, η= 90.87%)，超快放電特征(t0.9 ~43 ns)和大放電功率密度(PD ~235.16 MW cm-3)。此外，由于Yb/Tm的共摻雜，帶來了反常熒光負熱膨脹特性，結合FIR技術使BNYTT-SSH-0.3BST陶瓷成為光學感溫的理想材料。研究人員有望在未來將高熵電介質陶瓷材料集成于異常心率除顫設備，本研究有望為AI時代遠程云醫療提供合適的脈沖放電材料。
