川土微電子CA-IS23XXXS系列高精度霍爾效應電流傳感器新品發布！
該系列產品以120kHz超寬信號帶寬、3.75kVRMS隔離耐壓等級為主要優勢，結合1mΩ超低功耗導電路徑與零磁滯差分霍爾技術，為高壓、高噪聲環境下的電流檢測提供精準、可靠、高效的解決方案。
01產品概述

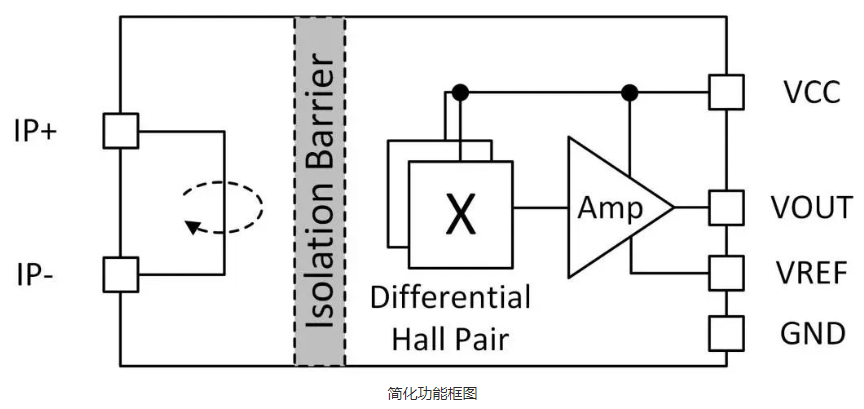

CA-IS23XXXS系列產品是專為工業、商業及通信系統設計的交流/直流電流傳感器IC，采用線性霍爾傳感器電路與銅導電路徑集成技術。當電流流經內部銅導體時，其產生的磁場被高靈敏度霍爾IC捕獲，并轉換為與電流成比例的電壓信號輸出。通過差分霍爾檢測技術，該產品可有效抑制共模磁場干擾，在復雜電磁環境中實現微秒級快速響應與近乎閉環級的精度。

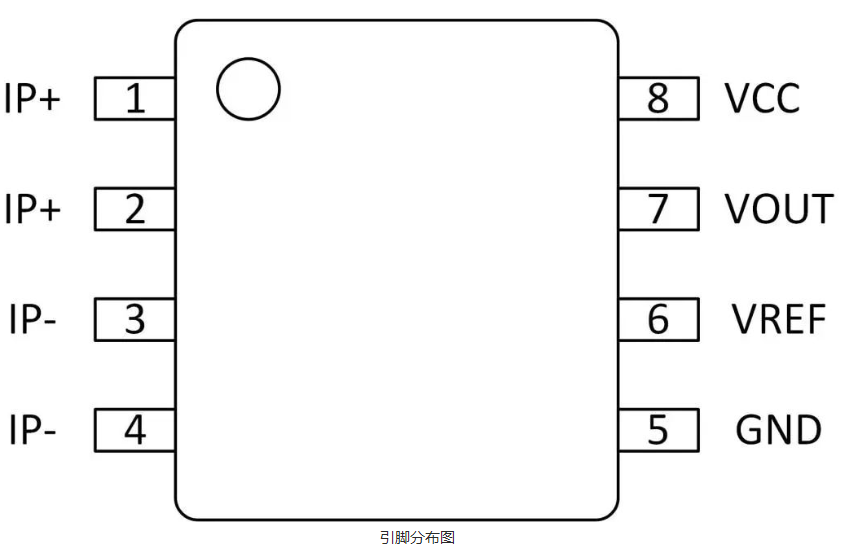

該系列產品采用8引腳窄體SOIC封裝，支持-40°C至+150°C結溫工作范圍，適配高密度PCB設計需求。

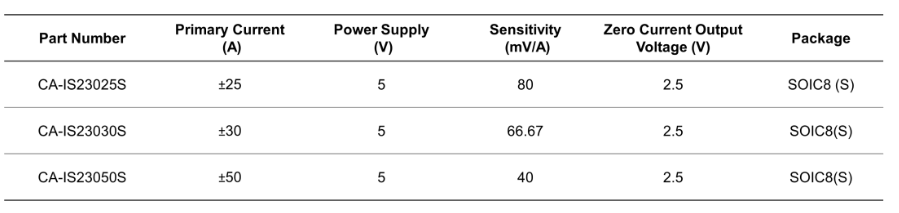

本次發布CA-1S23025S、CA-IS23030S、CA-IS23050S，目前已量產交付。三款器件的特性對比如下：
02產品特性
高精度：差分霍爾感應+數字溫度補償，磁滯近乎為零，精度媲美閉環傳感器。
超強抗擾：高抗外部磁場干擾能力。
寬電流檢測范圍：
CA-IS23025S：±25APK
CA-IS23030S：±30APK
CA-IS23050S：±50APK
快速響應：120kHz信號帶寬，響應時間低至3.7μs，滿足電機控制、逆變器等動態場景需求。
安全可靠：
3.75kVRMS隔離耐壓，6kV浪涌耐受；
1mΩ導電路徑電阻，大幅降低系統功耗與發熱風險。
靈活適配：4.5V-5.5V寬供電電壓，支持雙向/單向電流檢測，兼容工業與消費級電源設計。
結溫工作范圍：-40°C至+150°C
強固的電氣隔離性能：
長壽命設計：>40年
耐受隔離電壓：3750VRMS
最大工作隔離電壓：297VRMS
最大浪涌隔離耐受電壓：6kV
03應用
CA-IS23XXXS系列可廣泛應用于需高精度電流監控與電氣隔離的場景：
新能源領域：光伏逆變器MPPT控制、儲能系統PCS電流監測；
工業控制：伺服電機電流反饋、工業電源過流保護；
電動交通：電動車充電樁AC/DC模塊、車載OBC電流檢測；
通信基建：5G基站電源管理、數據中心UPS系統；
消費電子：高功率適配器、智能家電電機驅動。
