東芝推出應用于工業設備的具備增強安全功能的SiC MOSFET柵極驅動光電耦合器
來源:電子元件技術  瀏覽次數:1977  發布時間:2025-03-12

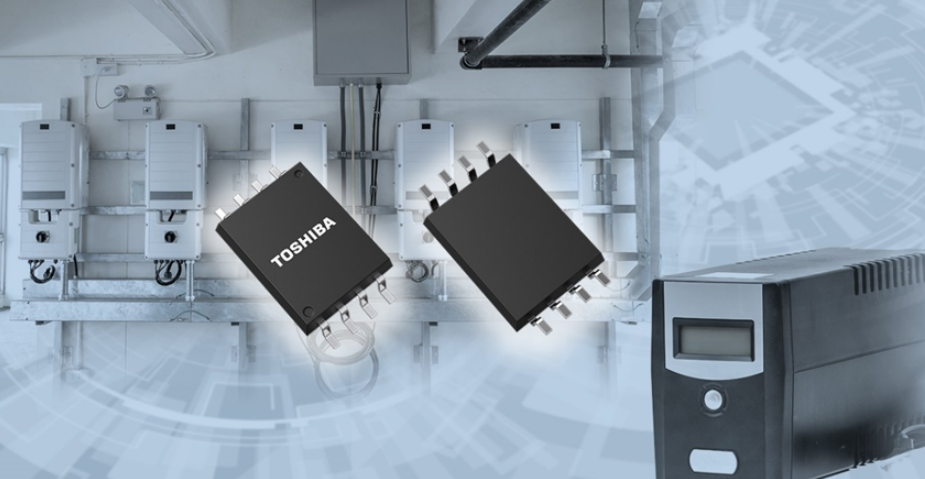

    東芝電子元件及存儲裝置株式會社(“東芝”)3月12日宣布,最新推出一款可用于驅動碳化硅(SiC)MOSFET的柵極驅動光電耦合器——“TLP5814H”。該器件具備+6.8 A/–4.8 A的輸出電流,采用小型SO8L封裝并提供有源米勒鉗位功能。


   在逆變器等串聯使用MOSFET或IGBT的電路中,當下橋臂[2]關閉時,米勒電流[1]可能會產生柵極電壓,進而導致上橋臂和下橋臂[3]出現短路等故障。常見的保護措施有,在柵極關閉時,對柵極施加負電壓。


   對于部分SiC MOSFET而言,具有比硅(Si)MOSFET更高的電壓、更低的導通電阻以及更快的開關特性,但柵極和源極之間可能無法施加足夠的負電壓。在這種情況下,有源米勒鉗位電路的應用使米勒電流從柵極流向地,無需施加負電壓即可防止短路。然而由于部分削減成本的設計,導致其在IGBT關斷時減少用于柵極的負電壓。而且在這種情況下,內建有源米勒鉗位的柵極驅動器是可以考慮的選項。


   TLP5814H內建有源米勒鉗位電路,因此無需為負電壓和外部有源米勒鉗位電路提供額外的電源。這不僅為系統提供安全功能,而且還可通過減少外部電路來助力實現系統的最小化。有源米勒鉗位電路的導通電阻典型值為0.69 Ω,峰值鉗位灌電流額定值為6.8 A,因此非常適合作為SiC MOSFET的柵極驅動器,SiC MOSFET對柵極電壓變化非常敏感。


   TLP5814H通過增強輸入端紅外發射二極管的光輸出并優化光電檢測器件(光電二極管陣列)的設計實現了–40 °C至125 °C的額定工作溫度,從而可提高光耦合效率。因此,面對嚴格熱管理的工業設備,比如光伏(PV)逆變器和不間斷電源(UPS)等是十分適合的。此外,其傳輸延遲時間和傳輸延遲偏差也規定在工作溫度額定值范圍內。其5.85 mm×10 mm×2.1 mm(典型值)的小型SO8L封裝有助于提高系統電路板的部件布局靈活性。此外,它還支持8.0 mm的最小爬電距離,進而可將其用于需要高絕緣性能的應用。


   未來東芝將繼續開發光電耦合器產品,助力增強工業設備的安全功能。


   ? 應用:


   工業設備


   - 光伏逆變器、UPS、工業逆變器以及AC伺服驅動等


   TLP5814H的適用器件


   SiC MOSFET


   額定電壓超過300 V的高壓Si MOSFET


   IGBT


   優異


   良好


   適用


  ? 特性:


  - 內建有源米勒鉗位功能


  - 額定峰值輸出電流:IOP=+6.8 A/–4.8 A


  - 高工作溫度額定值:Topr(最大值)=125 °C
