順絡電子引線鍵合(Wire Bonding)NTC熱敏電阻 -SDNC系列
來源:電子發燒友網站  瀏覽次數:1851  發布時間:2025-03-14

背景和開發目的



光模塊用于實現電信號和光信號之間轉換,在光通信系統中扮演著至關重要的角色。隨著光通信領域的持續發展,對于更快、更高傳輸速率的需求在不斷增長,因此也給光模塊帶來了更大的功耗需求。光模塊由電路板、電接口、光發射組件(TOSA)和光接收組件(ROSA)等組成,其中激光器是核心,用于產生光信號。由于高速率帶來的功耗增加,激光器和電源模塊會產生更多的熱量。在高溫環境下,激光器發射的的波長會受到干擾,影響信號傳輸,甚至損壞光模塊。為避免高溫影響到激光器產生光信號和傳輸,需要使用半導體制冷器(TEC)和NTC熱敏電阻進行溫度控制。光模塊工作時內部溫度可達40~60℃,在長期工作條件下要求NTC熱敏電阻使用時阻值漂移極小,確保測溫精準;其次光模塊需要對激光器進行實時測溫和溫度控制,并且隨著封裝空間的減小,需要NTC熱敏電阻兼具高靈敏性、快速響應特性和小尺寸、低背化等特性。我司SDNC系列熱敏電阻,采用Au電極工藝,可靠性高,2000H高溫存儲R25變化率<1%。厚度最小可達0.2mm,可以滿足客戶的小型化、高可靠性等需求。



此外,SDNC系列設計滿足金絲邦定和共晶焊工藝的使用需求,還可應用于IGBT模塊、LiDAR等領域的溫度檢測,為器件穩定工作輸出起到關鍵性的作用。



產品特點

1. 瓷體成型致密,產品強度高

2. 電極采用金(Au)材料,抗氧化能力強,金離子不易遷移

3. 成熟的單層陶瓷工藝技術平臺,電性精度高

4. 可采用引線鍵合、共晶焊工藝,焊接強度高



應用

1. 光模塊

2. LiDAR

3. 功率半導體IGBT

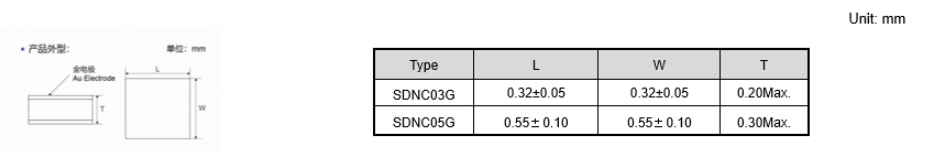

外觀尺寸及推薦焊盤

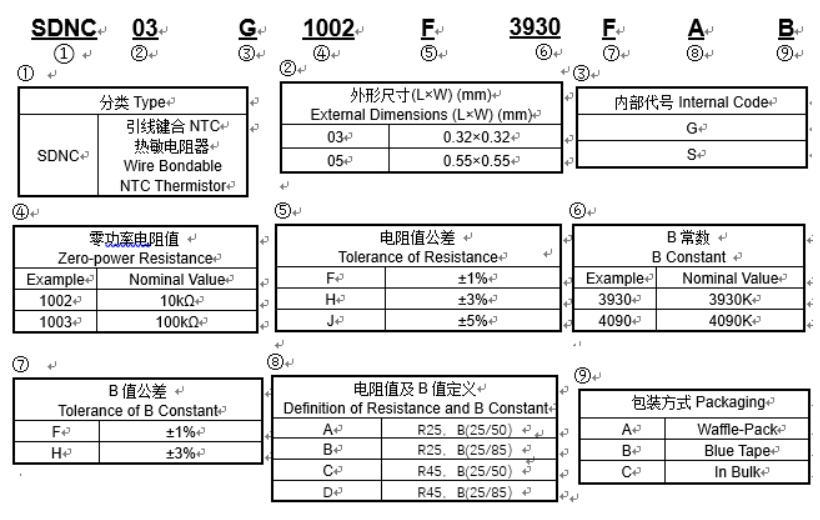

產品型號



主要產品規格和電氣特性

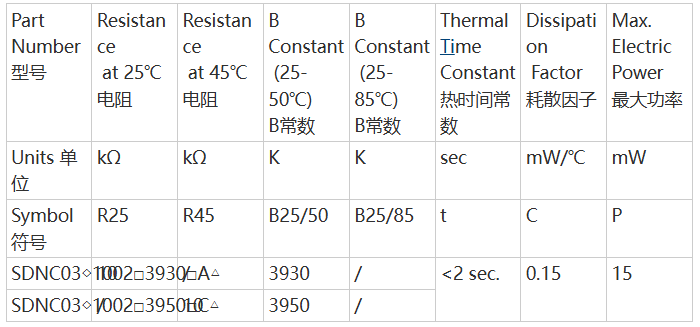

SDNC03 TYPE

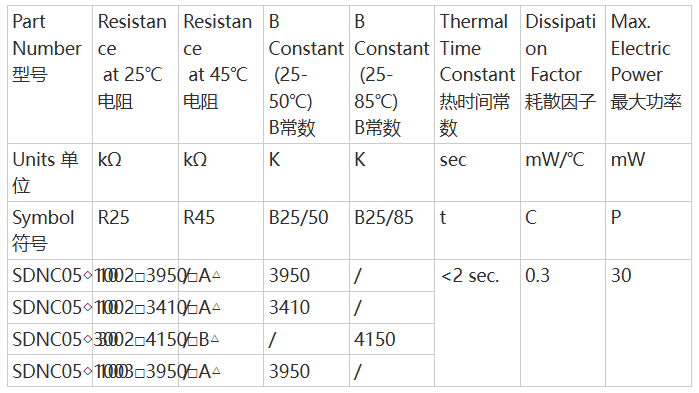

SDNC05 TYPE


※◇:電極材料 (S—Ag電極,G—Au電極)。

※□:請注明電氣特性公差代碼 (F=±1%,H=±3%,J=±5%)。

※△:請注明包裝類型代碼 (A=華夫盒,B=藍膜排置,C=散裝)。

※工作和存儲溫度范圍 (單顆產品,無包裝): -40℃ ~ +125℃。

可根據客戶需求提供其他電氣特性產品,請聯系您當?shù)氐匿N(xiāo)售人員。

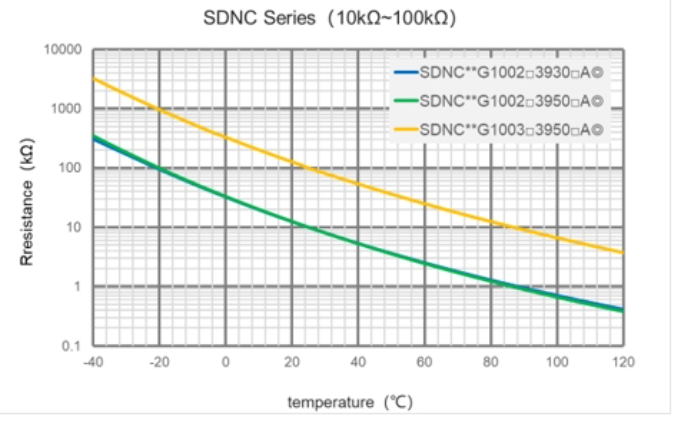

R-T曲線圖(-40℃~125℃)



產品詳細信息

相關產品信息請參閱SDNC系列



生產

已量產



應用案例

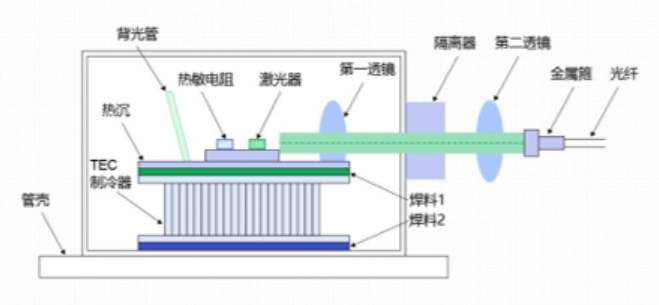

SDNC應用于光模塊的場景
