鐵電薄膜材料因其從自然環境中收集各種形式清潔能源的潛力而引起了廣泛關注。然而，這些材料的光電性能通常受到光吸收過程中產生的熱量限制，導致顯著的熱損失。大多數鐵電薄膜產生的光生電流和熱生電流具有相反的極性，從而削弱了器件的耦合光熱電輸出。本文報告了一種能產生相同極性光生電流和熱生電流的LaNiO3/BiMn2O5/ITO鐵電薄膜。研究表明，BMO薄膜產生的光生電流極性完全由自發極化方向決定，克服了肖特基勢壘對器件能量收集的不利影響。本文提出了一種增強耦合因子的新策略，為優化鐵電材料在光能和熱能應用中的利用提供了有價值的新見解。
研究背景
近年來，可再生能源發電份額持續增長，但傳統光伏材料的熱損失限制了能量轉換效率。鐵電材料作為能夠收集光、熱和機械能的多功能材料，為實現多模式能量收集提供了新途徑。盡管鐵電光伏效應不受帶隙限制，具有獨特優勢，但在實際應用中仍面臨高剩余極化與較小帶隙難以兼顧的挑戰，導致光電轉換效率較低。此外，大多數鐵電材料中，光電流和熱電流（塞貝克效應）通常呈現相反極性，這進一步限制了能量收集效率。為解決上述問題，本研究通過溶膠-凝膠法開發了一系列鐵電薄膜器件，特別是BiMn2O5(BMO)材料，它能夠產生同極性的光生電流和熱生電流，從而實現了超越傳統BaTiO3、PbTiO3 和 BiFeO3材料的光熱耦合效應。研究結果表明，BMO的光熱耦合電流超過了單獨光生電流和熱生電流之和，其光熱電耦合因子顯著高于其他常見鐵電材料。這種現象歸因于BMO克服肖特基勢壘的能力，使光生電流方向主要由自發極化方向決定。這種新型器件架構不僅顯著提高了鐵電薄膜系統的能量利用效率，還為發展環境可持續的自供電電子設備提供了重要啟示。
創新點
1. 開創性的LaNiO3/BiMn2O5/ITO鐵電器件協同增強光生電流和熱生電流，打破了傳統能量收集的壁壘。
2. BiMn2O5鐵電薄膜由于其獨特的極化驅動電流方向，表現出更高的光熱電耦合因子。
3. 通過優化器件調節實現了增強的能量收集效率，展現了其在自供電技術中的潛力。
文章概述
圖 1 主要展示了 BMO 鐵電薄膜與其他鐵電材料（BaTiO3、PbTiO3 和 BiFeO3）在光-熱電耦合性能方面的對比。圖 1a 通過示意圖對比了不同鐵電材料在 405 nm 和 905 nm 激光照射下的光生電流、熱生電流及耦合電流，結果表明 BMO 的光生電流和熱生電流極性相同，而其他材料的極性相反，導致其光-熱電耦合因子小于 1，而 BMO 的耦合因子大于 1，表現出協同增強效應。圖 1b 顯示了 BMO 薄膜器件的實物照片及原子級結構示意圖，其中 LNO 作為底電極，BMO 作為鐵電層，ITO 作為頂電極，并介紹了器件的制備方法。圖 1c 為 LNO/BMO/ITO 器件的 SEM 截面圖，顯示了高質量的薄膜微結構，無裂紋且結晶度良好。圖 1d 通過柱狀圖進一步對比了不同鐵電薄膜在 405 nm 和 905 nm 激光照射下的光生電流、熱生電流及耦合電流，明確表明 BMO 的光-熱電耦合性能優于其他材料，提升了整體的光電轉換效率。

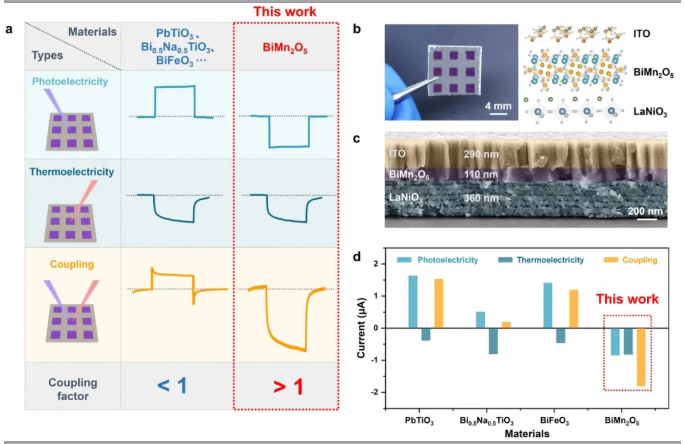

圖1 BMO與其他材料的光-熱電耦合電流對比。(a) BMO 及其他鐵電薄膜在光和熱輸入條件下產生電流的示意圖；(b) LNO/BMO/ITO 器件的實物照片及原子級結構示意圖，比例尺 4 mm；(c) LNO/BMO/ITO 器件的截面 SEM 圖像，比例尺 200 nm；(d) BMO與其他材料的光生電流、熱生電流和耦合電流大小的比較。
圖 2 主要展示了 BMO 薄膜器件在不同激光波長和溫度條件下的光-熱電耦合性能優化。首先通過調整 LNO 和 BMO 層數來優化器件輸出性能，最終確定了 12 層 LNO 和 12 層 BMO 作為最佳結構。圖 2a 顯示了 BMO 在 405 nm和 905 nm 激光照射下的光生電流、熱生電流及耦合電流，并證明其耦合電流大于單獨光生電流和熱生電流之和，表現出增強的光-熱電協同效應。圖 2b-c 進一步探討了光-熱電耦合因子與激光波長的關系，發現 405 nm 激光激發的光生電流與 905 nm 激光激發的熱生電流組合可實現最大耦合因子。圖 2d-e 研究了905 nm 激光照射時 BMO 的溫度變化對耦合因子的影響，發現當器件溫度達到 58.1°C 時，光-熱電耦合因子達到最大值。

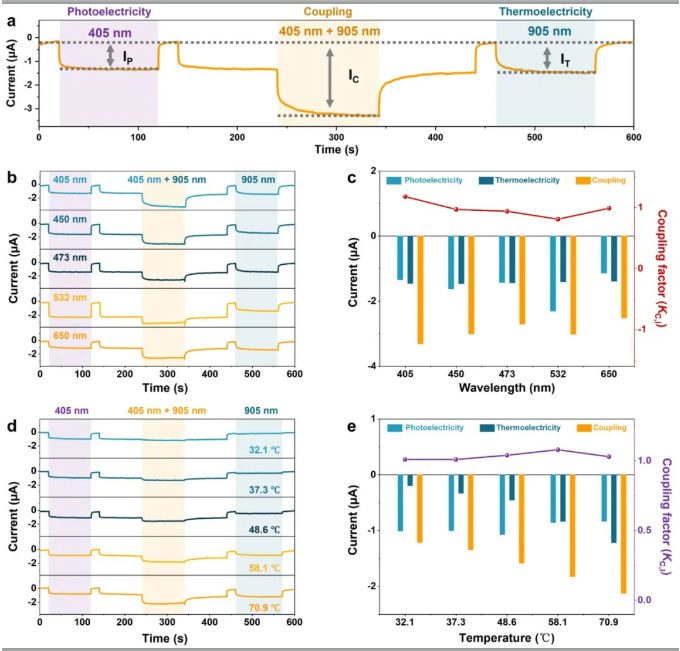

圖2 BMO薄膜光-熱電耦合性能的增強。(a) BMO在405 nm激光照射下的光生電流、在405 nm 和905 nm激光組合照射下的耦合電流、以及在 905 nm 激光照射下的熱生電流；(b) 不同激光波長照射下的光生電流、不同激光波長與905 nm激光組合照射下的耦合電流、905 nm激光照射下的熱生電流的電流(I)-時間曲線；(c) BMO 在不同激光波長照射下的光生電流、熱生電流、耦合電流及其耦合因子；(d) 405 nm激光照射下的光生電流、不同溫度下405 nm和905 nm激光組合照射的耦合電流、不同溫度下905 nm激光照射的熱生電流的I-t曲線；(e) BMO在不同溫度下被905 nm激光照射時的光生電流、熱生電流、耦合電流及電流耦合系數。
圖 3 主要對比了 BMO 和 BNT 鐵電薄膜的光-熱電耦合特性，并分析其光生電流和熱生電流的形成機制。圖 3a 顯示了 BNT 和 BMO 在 405 nm 和905 nm 激光照射下的電流變化，結果表明 BNT 的光生電流和熱生電流極性相反，導致耦合效應減弱，而 BMO 由于光生電流和熱生電流極性相同，實現了增強的光-熱電耦合。圖 3b 通過電滯回線和壓電力顯微鏡測試確認了 BMO 薄膜的鐵電特性，并表明其鐵電響應隨厚度增加而增強。圖 3c-d 展示了 BNT 和 BMO 的電流-電壓（I-V）特性，發現 BNT 由于肖特基勢壘的存在導致光生電流方向固定，而 BMO 由于沒有形成肖特基勢壘，其光生電流完全由自發極化方向決定，從而實現了更高效的光電轉換。圖 3e-f 進一步分析了兩種薄膜的能帶結構，確認了 BNT 的光生電流主要由肖特基結決定，而 BMO 則是由其內部極化電場驅動。圖 3g-h 說明了兩種材料在 905 nm 激光照射下的熱生電流形成機制，其中 BNT 的熱生電流方向與光生電流相反，削弱了光-熱電耦合，而 BMO 的熱生電流方向與光生電流一致，實現了協同增強。

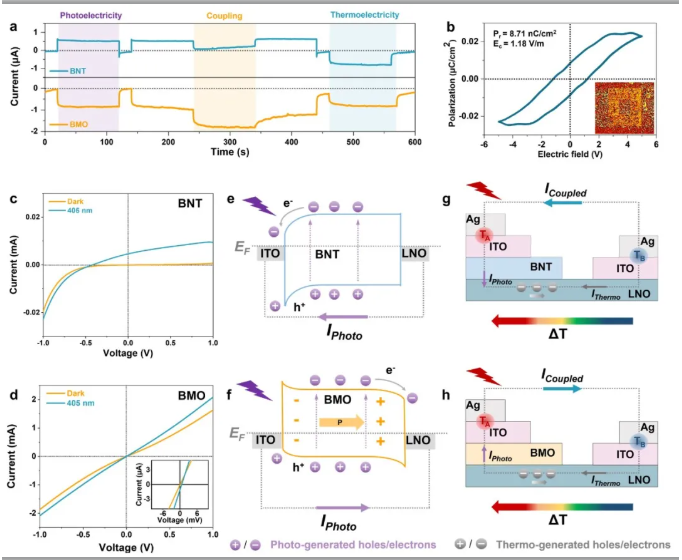

圖3 BNT和BMO薄膜的光-熱電耦合機制。(a) BNT和BMO薄膜在405 nm激光照射下的光生電流、405 nm和905 nm激光組合照射下的耦合電流、905 nm激光照射下的熱生電流；(b) BMO 薄膜的電滯回線及“box-in-box”極化寫入后的面外相位圖像；(c-d) BNT 和 BMO 薄膜在黑暗環境及 405 nm 激光照射下的電流(I)-電壓(V)特性曲線；(e-f) BNT和 BMO 薄膜在 405 nm 激光照射下的能帶結構示意圖；(g-h) BNT 和 BMO 薄膜在非對稱溫度梯度作用下，電子運動及熱生電流方向的示意圖。
圖 4 主要對比了 BNT 和 BMO 薄膜的光-熱電耦合功率輸出及相關性能，并評估不同鐵電材料的耦合因子。圖 4a-b 顯示了 BNT 和 BMO 在 405 nm 和 905 nm 激光照射下的光生功率、熱生功率及耦合功率隨負載電阻的變化情況，結果表明BNT 的耦合功率低于光電和熱電功率之和，而 BMO 的耦合功率遠超二者之和，表現出明顯的增強效應。圖 4c-d 進一步比較了兩種薄膜的電流、電壓、功率、能量和電荷，并通過雷達圖展示了其光-熱電耦合性能，結果顯示 BNT 的耦合性能低于單獨光電和熱電輸出的總和，而 BMO 的耦合性能始終高于兩者之和。圖 4e 統計了 BNT 和 BMO 的不同輸出參數的耦合因子，發現 BMO 在所有指標上均優于 BNT，尤其是功率（2.04）和能量（1.95）表現突出，表明 BMO 具備顯著的光-熱電耦合增強能力。圖 4f 進一步評估了其他鐵電薄膜材料的耦合因子，結果表明 僅有 BMO 的光-熱電耦合因子大于 1，展現出其獨特優勢。

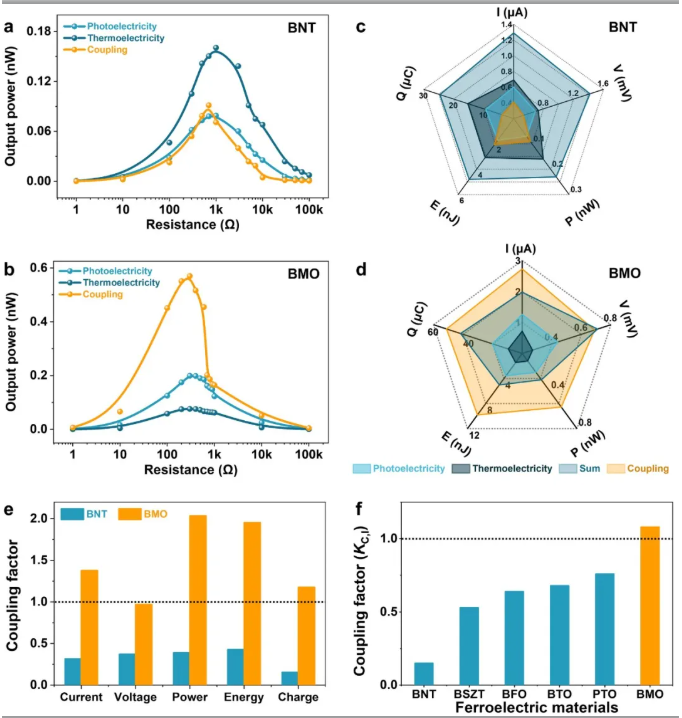

圖4 BMO 與其他鐵電材料的電學性能及耦合因子對比。(a-b) BNT 和 BMO 薄膜的光生電流、熱生電流及耦合電流所產生的功率輸出；(c-d) BNT 和 BMO 薄膜的光生電流、熱生電流及耦合電流所產生的電流、電壓、功率、能量和電荷對比；(e) BNT 和 BMO 薄膜的電流、電壓、功率、能量和電荷的耦合因子；(f) 不同鐵電材料的電流耦合因子對比。
本工作構建了一種 LaNiO3/BiMn2O5(BMO)/ITO薄膜器件，能夠在光電和熱電共同作用下實現增強的耦合效應。在各種耦合性能指標中，該器件的功率和能量耦合因子分別達到 2.04 和 1.95，表明光電流和熱電流的協同增強效應顯著提高了系統的整體能量轉換效率。此外，本研究通過實驗比較了BiMn2O5(BMO)鐵電薄膜與其他常見鐵電薄膜材料的光-熱電耦合性能。結果表明，BMO 薄膜具有獨特的光-熱電耦合特性，其中光生電流和熱生電流的極性相同，主要歸因于 BMO 材料克服了肖特基勢壘，并且其光生電流方向完全由自發極化方向決定。本研究證明了BMO 鐵電薄膜器件在復雜環境下可用于高效可再生能源收集，尤其適用于同時包含多種能量來源的場景。這一發現拓展了鐵電薄膜在光熱能量收集與傳感等多個領域的應用前景。
團隊介紹
Aohan Xu，中國科學院北京納米能源與系統研究所碩士研究生，主要研究方向為鐵電材料及其輸出性能。
Chong Guo，中國科學院北京納米能源與系統研究所碩士研究生，主要研究方向為單晶材料和鐵電材料。
楊亞，中國科學院北京納米能源與系統研究所研究員，博士生導師。在微納能源與傳感研究方面，取得了具有國際重要影響力的原創性和開創性研究成果。以構建高性能復合型納米發電機和高精度自供電傳感器陣列為目標，從材料的設計和可控制備出發，探索力-熱-光耦合效應對納米發電機的調制機理，在新型復合型納米發電機的設計和集成、基于納米發電機的自驅動傳感器、柔性大規模傳感器陣列等領域取得了重要進展。
