可穿戴電子產品、真無線立體聲（TWS）耳機、智能手機和智能控制器的持續發展，催生了對微型揚聲器的巨大需求。然而，在電子設備的小型化進程中，如何在有限體積內實現聲學性能優化是一項關鍵挑戰。

近期，臺灣大學（National Taiwan University）和塞吉巴黎大學（CY Cergy Paris University）等機構的研究團隊通過自主研發的氣溶膠沉積技術與金屬M(fèi)EMS微加工工藝相結合，開發了兩種壓電驅動微型揚聲器結構，可用于制造低音揚聲器單元。相關研究成果以“The Woofer-Type Piezo-Actuated Microspeaker Based on Aerosol Deposition and Metal MEMS Process”為題發表在Micromachines期刊上。

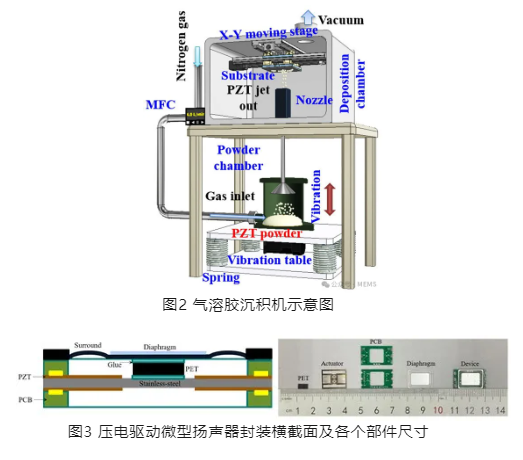

在這項工作中，研究人員提出兩種壓電驅動微型揚聲器結構：?jiǎn)螌訅弘婋p晶片（BSL）結構和多層壓電雙晶片（BML）結構。它們是利用自主研發的氣溶膠沉積方法以及金屬M(fèi)EMS微納加工工藝制備而成的?；逯苽洳捎米灾餮邪l(fā)的氣溶膠沉積方法，在經過結構優化的不銹鋼基底上沉積高質量壓電薄膜。為了在基板的一階共振頻率下增大振膜的位移，研究人員對基板進行了特定圖案的蝕刻，以減輕其質量、降低剛性，從而提高柔韌性，使得位移增大了4倍。器件封裝集成采用PET材料作為耦合質量塊，結合振膜與印刷電路板（PCB）構成完整的揚聲器模塊。

與雙面均采用單一厚層PZT薄膜的BSL結構相比，BML結構通過工藝創新，將PZT薄膜厚度減半，隨后堆疊一層相同厚度的PZT薄膜，使總厚度保持不變。減薄后的PZT薄膜能夠更均勻地接收電場，剛性也更低，因此在相同驅動條件下可比單一厚層薄膜產生更大的形變。這些器件通過標準金屬M(fèi)EMS工藝制備，在保證成本效益的同時，具備大規模量產的可行性。

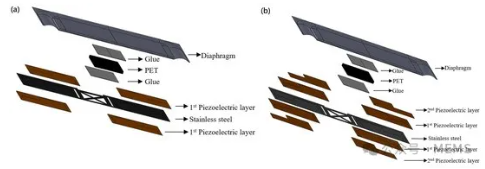

圖1 壓電驅動微型揚聲器的分解圖：（a）BSL結構；（b）BML結構

研究人員采用符合IEC-60318-4標準的耳道模擬器對兩種結構的微型揚聲器進行了封閉聲場測量分析。結果表明，BSL結構在1 kHz以下呈現平穩的聲壓級響應，在15 Vpp和30 Vpp電壓下，其峰值聲壓級分別為92.4 dB和98.4 dB。對于BML結構而言，其在沉積四層5 μm壓電薄膜時，膜厚偏差可控制在8%以內，在保持結構對稱性的同時，其頻率響應趨勢在不同驅動電壓下呈現一致性規律，且實現了更高的聲壓級，在15 Vpp和30 Vpp電壓下，峰值聲壓級分別為102.2 dB和108.2 dB。

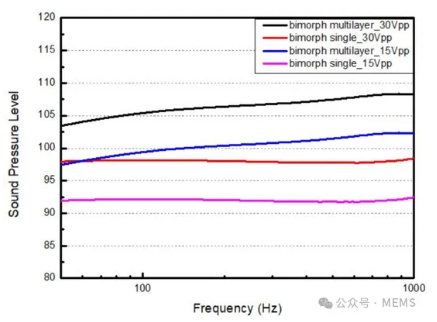

圖4 兩種雙晶片結構在不同驅動電壓下的性能對比

綜上所述，這項研究工作開發了兩種適用于制造低音揚聲器單元的壓電驅動微型揚聲器結構，研究證明，所開發的BML結構揚聲器，在較低的驅動電壓下，能夠達到與BSL結構揚聲器相當?shù)穆晧杭?jí)性能。這項研究為提升微型揚聲器在低頻范圍內的聲壓級性能提供了重要思路。
