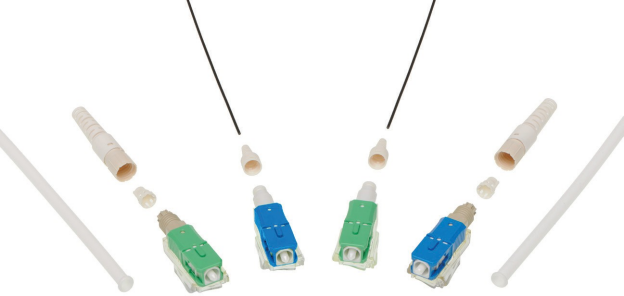

Quasar OptiX現場安裝式連接器（FMC）能夠節省安裝與維護時間，降低工具需求并增強系統穩定性。它使現場技術人員能迅速且輕松地將出廠前拋光過的連接器裝配到適用于戶外的且能承受極端溫度的光纜上。
一、優點和特點
1.支持現場快速安裝，有助于減少停機時間并降低維護成本
連接器的組裝和安裝可在短短兩分鐘內完成,無需任何固化或拋光步驟。
2.提高信號強度和網絡完整性
對光纖的強大抓握力確保了連接的穩定性，而出廠前拋光過的連接器接口則有助于降低信號損耗。
3.簡化光纜現場安裝的要求
僅需利用剝線、劈裂和視覺故障定位器（VFL）工具進行基本操作，無需昂貴的熔接機，從而降低了安裝成本?？稍趷毫犹鞖鈼l件下，進行露天端接，因不適用熔接機，因此避免了熔接操作可能造成的設備損壞問題。
4.適用于戶外受保護環境
在-40至+75攝氏度的寬泛溫度范圍內（具體取決于電纜類型），其性能可靠，適合安裝在溫度變化極端地區的室外環境中。
二、市場和應用場合
1.電信
寬帶服務提供商設備
光纖到戶（FTTX）架構
分布式接入/遠程物理層系統
2.網絡
光纖到戶設備
3.無線基礎設施
無線接入網絡設備

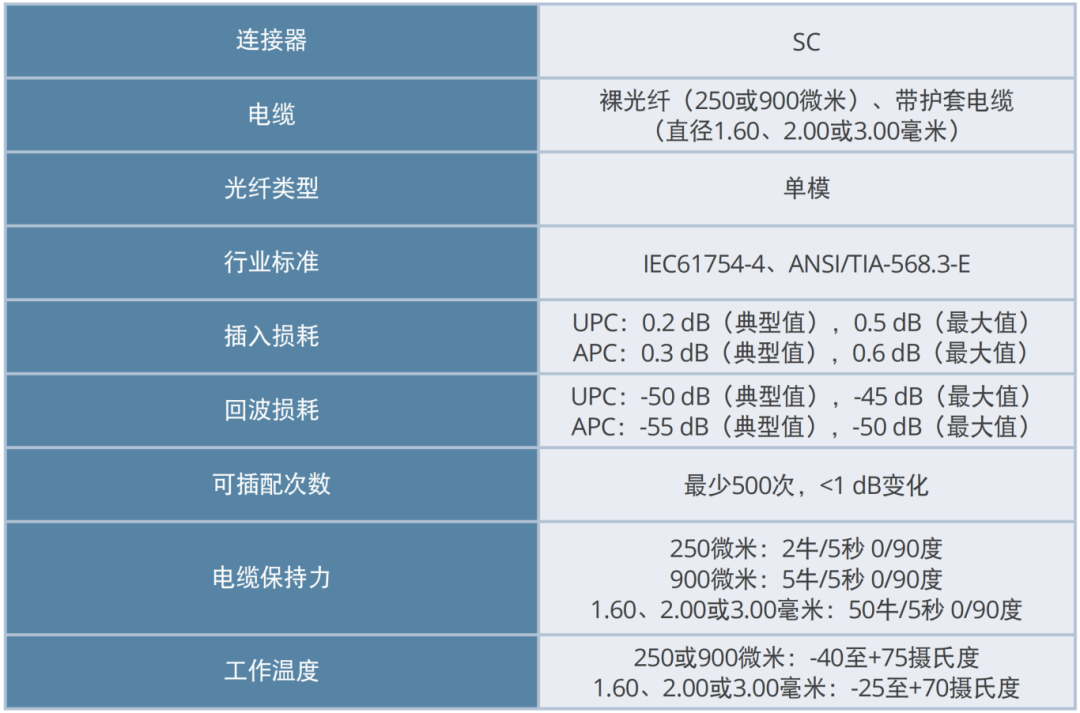

三、參數規格
參考信息
?包裝：單個袋裝，10個/袋，100個/箱
?執行標準： IEC61754-4 ANSI/TIA-568.3-E

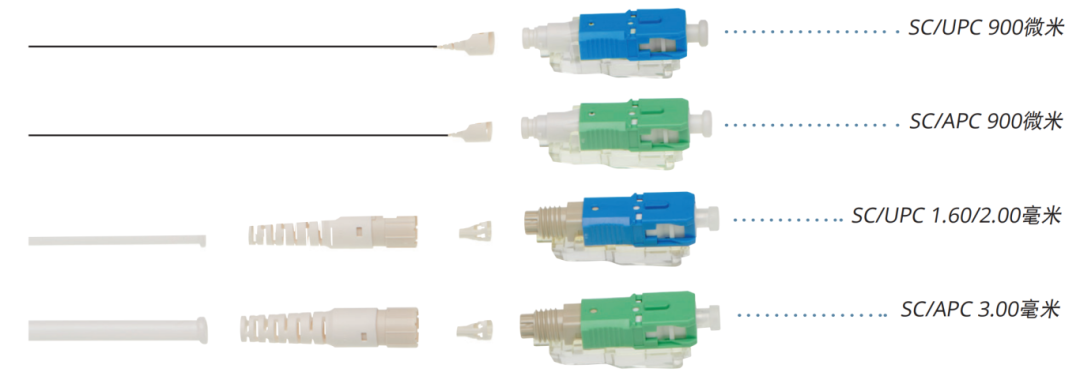

?光纜類型：裸光纖（250或900微米）、 帶護套光纜（直徑1.60、2.00或3.00毫米）
?接觸面：傾斜物理接觸面（APC） 或超物理接觸（UPC）
?連接器類型：SC
?設計計量單位：毫米
?是否符合RoHS標準：是
光學參數
?插入損耗（單模）：
UPC：0.2 dB（典型值），0.5 dB（最大值）
APC：0.3 dB（典型值），0.6 dB（最大值）
?回波損耗（單模）：
UPC：-50 dB（典型值），-45 dB（最大值）
APC：-55 dB（典型值），-50 dB（最大值）
機械參數
?耦合強度：拉伸載荷：40牛/5秒
?光纜保持力：
250微米：2牛/5秒 0/90度
900微米：5牛/5秒 0/90度
1.60、2.00或3.00毫米：50牛/5秒 0/90
?可插拔次數（最小值）：500次，<1 dB變化（典型值）
物理參數
?連接器塑殼：
外層和內層：PBT、UL94 V-0
護套：熱塑性彈性體、UL94 V-0
?插芯材料：氧化鋯陶瓷
?工作溫度：
250或900微米：-40至+75攝氏度
1.60、2.00或3.00毫米：-25至+70攝氏度
