鈮酸鋰因其優異的電光和壓電性能，在電光調制、傳感和聲學領域發揮著重要作用。薄膜鈮酸鋰（TFLN）因其獨特的物理性能、穩定的性能和易于加工而受到廣泛關注。山東大學陳昆峰教授及其團隊介紹了薄膜鈮酸鋰的先進制備方法及其在器件中的應用，展示了薄膜鈮酸鋰在電光調制、傳感器、存儲器、光波導和電光調制器等領域的廣泛應用前景，對于推動未來光子集成電路和高速光通信技術的發展具有重要意義。具體內容以“Advanced Crystallization Methods for Thin-Film Lithium Niobate and Its Device Applications”為題發表在Materials期刊上。
該文從外延薄膜和單晶薄膜兩個方面詳細介紹了TFLN的各種制備方法（CVD、MBE、PLD、磁控濺射和Smartcut技術）。其中，通過Smartcut技術制備的TFLN已被廣泛應用于各種LiNbO3器件中。此外，該文還討論了TFLN器件（傳感器、存儲器、光波導和電光調制器）的發展現狀和未來潛力。
化學氣相沉積（CVD）
CVD是一種基于氣相化學反應的薄膜生長方法。對于LiNbO3薄膜，通常使用含有鈮和鋰的有機金屬化合物作為前體。在高溫反應室中，使用叔丁醇鋰[Li(OtBu)]6和四乙氧基二甲氨基乙氧基鈮Nb(OEt)4（dmae）作為前驅體，分解氣相前驅體，并在基材表面沉積LiNbO3薄膜。CVD沉積速率高，可以制備大面積均勻的薄膜，適合工業生產。但需要注意的是，由于一些前驅體的高毒性，它們對操作環境和薄膜質量有一定的影響。由于CVD對工藝參數敏感，因此容易產生缺陷，產量低。產生的廢氣需要處理和排放，因此制備成本可能稍高。
CVD技術可以精確控制薄膜的厚度和成分，并已廣泛應用于制備高質量的TFLN。目前，外延鈮酸鋰薄膜可以通過固體源CVD技術成功沉積在藍寶石基板上。這些薄膜表現出優異的晶體質量和光學性能，適用于光學和聲波導器件。近年來，CVD技術在TFLN制備中的應用取得了很大進展。通過優化沉積條件和引入新的前驅體，不僅成功地提高了薄膜的質量，還開辟了新的應用領域。然而，CVD技術通常需要使用有機金屬化合物作為前體。這些前體通常毒性很高，對操作環境和薄膜質量有不利影響，需要嚴格的廢氣處理措施。減少環境污染，開發低毒、高穩定性的前體是當前研究的重點之一。
分子束外延（MBE）
MBE是一種通過在超高真空環境中以原子或分子束的形式在加熱的基板上沉積純金屬或化合物來形成薄膜的方法。對于TFLN，鈮和鋰的源材料通過電子束加熱產生分子束，并精確控制束流，使薄膜的生長具有高質量和高精度。MBE的基本原理如圖1所示。

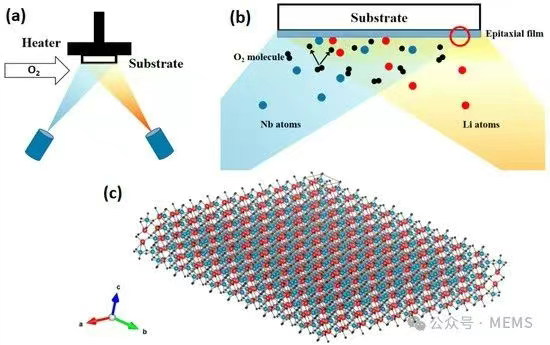

圖1 MBE制備TFLN的示意圖
精確控制生長參數（襯底溫度、鋰/鈮流量比）是實現單相薄膜生長的關鍵。隨著氧自由基輔助分子束外延技術的引入和新型前驅體材料的開發，TELN的晶體質量和生長速率得到了顯著提高。然而，MBE工藝在大規模生產中的應用仍需進一步探索，以滿足現代集成光電子器件的需求。
脈沖激光沉積（PLD）
TFLN的PLD制備通常使用單晶LiNbO3作為靶材，藍寶石作為襯底。原理如圖2所示。PLD技術可以通過調節襯底溫度、激光脈沖頻率、靶材旋轉等參數來精確控制薄膜的質量和厚度，實現外延生長。由于這種方法的薄膜生長速度較慢，很難制備大面積薄膜并實現大規模工業生產。

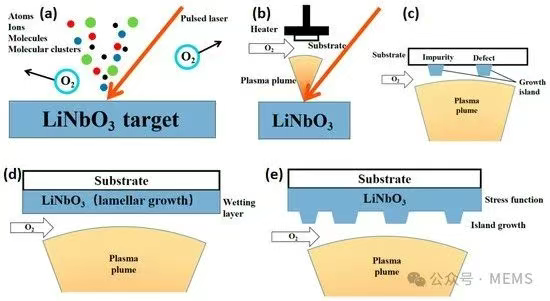

圖2 PLD制備鈮酸鋰薄膜示意圖
在過去的兩年里，PLD技術在TFLN的制備方面取得了顯著進展，引起了廣泛關注，因?yàn)樗m用于制備具有高質量和復雜氧化物材料的薄膜。目前，高質量的LiNbO3通過PLD可以在藍寶石基板上成功生長薄膜。與CVD和MBE不同，PLD中使用的靶材幾乎是恒定的。通過直接使用鈮酸鋰靶進行濺射生長，可以根據需要改變靶中Nb和Li的比例。
PLD制備的LiNbO3薄膜可用于開發薄膜體聲波諧振器（FBAR），特別是在5G和無線通信技術中。雖然PLD技術具有高精度和強可控性的優點，但薄膜生長速度通常較慢，沉積面積小，難以實現大面積薄膜的快速制備，這限制了其在大規模工業生產中的應用。PLD技術在制備TFLN方面表現出極大的靈活性和效率。在未來的研究中，沉積參數的進一步優化和新基板材料的探索將有助于促進TFLN在光電器件、聲學濾波器和非線性光學中的廣泛應用。
磁控濺射法
磁控濺射是一種物理氣相沉積技術，它使用高能離子轟擊靶材，使靶材原子濺射到基板上形成薄膜。磁控濺射的原理如圖3所示。磁控濺射可以在較低的溫度下沉積薄膜，減少基材的熱損傷，更準確地控制沉積厚度和薄膜成分。與PLD技術相比，薄膜面積更大，適合工業生產。

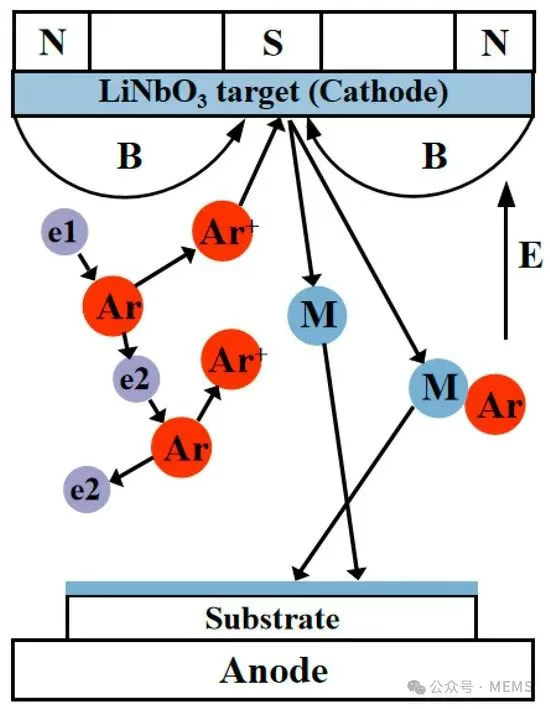

圖3 磁控濺射生長TFLN的原理圖
目前，磁控濺射可以通過使用多步濺射工藝在藍寶石和其他基板上成功制備高質量的TFLN。該薄膜具有優異的外延特性。這種多步驟工藝的主要優點是在保持良好外延結構和減少界面缺陷的前提下控制薄膜的厚度，從而改善光學和電學性能。通過改進濺射工藝，該薄膜在寬頻率范圍內表現出優異的壓電響應。通過精確控制濺射參數和襯底溫度，可以顯著提高LiNbO3薄膜的壓電系數，這對未來高性能傳感器、換能器和MEMS器件的發展具有重要意義。
盡管磁控濺射技術在制備TFLN方面取得了重大進展，但仍有一些挑戰需要解決。磁控濺射技術通常在較低的溫度下使用，這通常會導致薄膜結晶度不足。后續的退火處理可以有效地提高薄膜的晶體質量。在濺射過程中，鋰和鈮的濺射速率不同，容易導致薄膜成分偏離化學計量比，影響薄膜的晶體質量和性能。同時，還需要精確控制氧氣流量。氧含量不足可能導致氧空位的形成，影響薄膜的電學和光學性能。仍然需要進一步改進濺射參數控制，以降低缺陷密度并提高薄膜的均勻性。
Smartcut技術
Smartcut技術是一種先進的薄膜材料制備技術，在早期應用于硅基材料，并已成功應用于TFLN的制備。Smarteut的基本原理是從大型LiNbO3晶體中剝離高質量的LiNbO3薄膜，并通過離子注入、鍵合和剝離等一系列工藝將其轉移到另一個基板上，如圖4所示。所獲得的鈮酸鋰薄膜具有高透射率和電光系數，晶體中的缺陷（如位錯、晶界、微裂紋等）數量非常少。

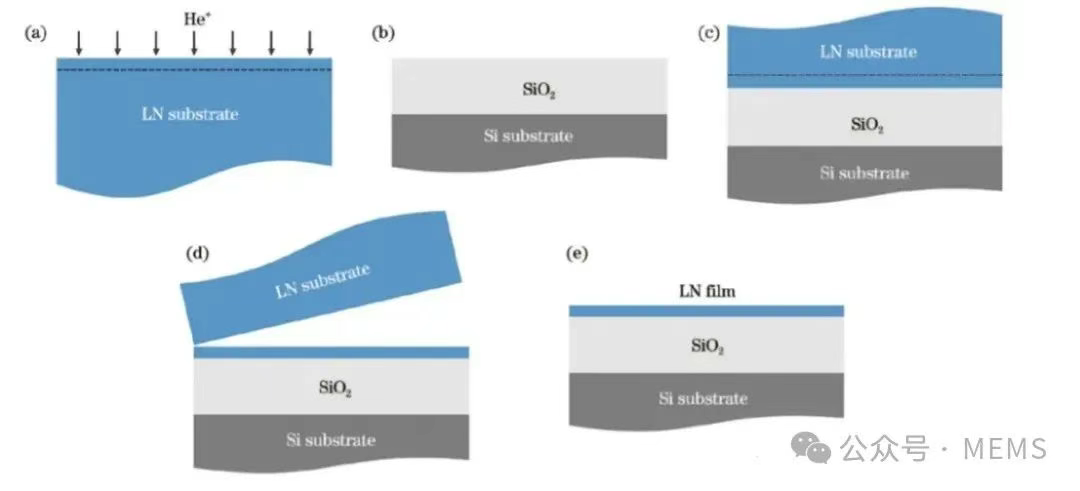

圖4 Smartcut技術制備TFLN流程圖
使用Smartcut技術制備TFLN具有顯著優勢。首先，它可以精確控制TFLN的厚度，這對光學器件的設計和性能優化至關重要。薄膜的厚度精度直接影響波導和調制器等光電器件的性能。其次，Smartcut技術通過離子注入和機械剝離使轉移的LiNbO3薄膜具有高質量的晶體結構和低表面粗糙度，可以保持原始材料的光學和電光性能。此外，TFLN可以轉移到各種基板，特別是硅基板，實現與現有硅基集成電路技術的兼容性。這一特性對光電子集成電路的發展具有重要意義，使在單個芯片上集成光子和電子功能成為可能。
然而，Smartcut技術在TFLN制備中的應用也存在一些問題。離子注入工藝容易引入缺陷，這可能會影響TFLN的電光性能和材料的長期穩定性。離子注入、鍵合和剝離步驟需要優異的設備和工藝控制，導致生產成本高。目前，TFLN晶圓的制備仍然面臨尺寸和產量的限制。未來，有必要通過優化工藝流程和提高加工精度來提高晶圓的尺寸和產量。這是改進大面積外延薄膜制備、在保持高性能的同時進一步優化TFLN光子集成電路集成密度的重要發展方向。
在器件應用方面，TFLN因其優異的電光效應、壓電效應和非線性光學特性，在光學通信、傳感器、存儲器、光波導和電光調制器等領域展現出廣泛的應用前景。
TFLN傳感器
TFLN基于其電光效應和壓電效應，已廣泛應用于傳感器。此類傳感器通常具有高靈敏度、快速響應性和良好的穩定性。TFLN光學傳感器的基本工作原理取決于材料的電光效應和壓力效應。在電光效應傳感器中，當外部電場施加到LiNbO3薄膜上時，材料的折射率會發生變化，這將影響穿過薄膜的光波的傳播特性。在基于壓電效應的傳感器中，對LiNbO3薄膜施加外部壓力或機械應力會導致材料內正負電荷的重新分布。這種重新分布反過來會影響材料的電學或光學性質，使傳感器能夠通過這些變化檢測外部應力或壓力。Hubert S. Stokowski等人介紹了一種集成在LiNbO3薄膜上的量子光學相位傳感器，如圖5所示。該傳感器利用光的量子噪聲極限，通過產生與泵浦光頻率相同的壓縮態，實現超出量子噪聲極限的相位檢測靈敏度。
圖5 量子光學相位傳感器的制造工藝
TFLN傳感器具有靈敏度高、響應快的優點。但其制備需要高質量的薄膜沉積和波導加工技術，這使得制造成本很高，特別是在大規模生產中。
TFLN存儲器
LiNbO3存儲器是基于LiNbO3材料的鐵電疇結構和疇壁運動特性的一種新型存儲器。在存儲器中，信息的存儲和讀取是通過操縱LiNbO3中的疇壁位置及其運動來實現的。LiNbO3存儲器具有廣闊的應用前景。其非波動性和低功耗特性使其非常適合移動設備、物聯網和邊緣計算場景。其次，由于LiNbO3材料的獨特電光特性，疇壁存儲器也可以與光子器件集成，以開發光電混合存儲器。這些器件可以實現光信號和電信號之間的快速高效轉換，并且可以直接與光子集成電路結合，在下一代光通信網絡中起著重要作用。
TFLN光波導
LiNbO3因其優異的電光和非線性光學性能而成為光波導器件的理想材料。TFLN光波導的基本結構由作為芯波導層的TFLN、包覆層和基板組成。光信號在波導層中傳播，波導的幾何結構和材料的折射率的差異決定了穿過它的光的傳播模式和速度。通過施加外部電場，可以調制LiNbO3膜的折射率，從而控制調制器和濾光器。TFLN光波導器件在集成光子電路中起著核心作用。
LiNbO3的電光效應使波導器件能夠?qū)崿F(xiàn)快速的光信號調制。該薄膜具有低光損耗，可以確保光信號在波導中的有效傳輸。此外，LiNbO3具有寬的光學透明窗口（從紫外到中紅外），因此TFLN光波導器件可以在寬波長范圍內工作。
LiNbO3光波導在追求高性能光子集成器件的過程中遇到了幾個關鍵挑戰。為了減輕光波導內的損耗，通常需要采用更大的波導彎曲半徑和更寬的電極間距，這將增加器件尺寸并增加調制器的半波電壓。此外，在薄膜LiNbO3光波導的制備過程中，需要解決具有高縱橫比和低光損耗的直波導和具有大曲率半徑的彎曲波導的準備問題。因此，提高轉換效率、可調性和工作頻帶擴展仍然是LiNbO3波導研究中需要解決的關鍵挑戰。
TFLN電光調制器
TFLN EOM通常由TFLN、電極和光波導組成。金屬電極布置在LiNbO3膜的表面上以施加外部電場。當光信號通過LiNbO3波導時，施加的電場導致材料的折射率發生變化，從而調制光信號的相位或強度。
EOM可分為兩類：相位調制器和強度調制器。相位調制器通常用于相干通信系統，通過改變光信號的相位。強度調制器通過改變光信號的強度來傳輸信息?；赥FLN的EOM不僅具有調制速率高的優點，而且可以在寬波長范圍內工作，這使它們?cè)诟咚俟馔ㄐ畔到y(tǒng)中占據重要地位。
Yuan Shen等人設計了一種基于TFLN的EOM，用于產生用于分布式聲傳感的超高消光比光脈沖，如圖6所示。這項工作展示了TFLN EOM在實現超高消光比調制方面的潛力，也為緊湊、低功耗傳感系統的光電模塊的發展提供了新的方向。

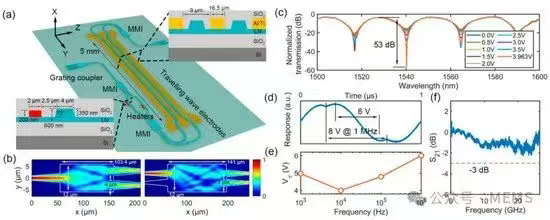

圖6 級聯MZI EOM示意圖
TFLN不僅對EOM有效，而且在微光學器件領域具有巨大的潛力。LiNbO3因其優異的電光效應和非線性光學特性已成為微光學器件的理想材料，如微環諧振器和光頻轉換器等，能夠?qū)崿F(xiàn)光信號的高效存儲和調控，具有高調制深度和低功耗的特點，適合高速光子集成電路的應用。
該文討論了薄膜鈮酸鋰的先進制備方法 (CVD、MBE、PLD、磁控濺射和Smartcut技術) 及其在光學通信和光子集成電路中的廣泛應用，展示了TFLN在電光調制、傳感器、存儲器、光波導和微光子器件等領域的重要潛力。TFLN因其優異的電光、聲光和非線性光學特性，在高速光通信和微波光子學中具有顯著優勢，未來研究將聚焦于提高器件集成度和兼容性，特別是與硅光子技術的異質集成，以推動高速、低功耗的光通信和信息處理技術的發展，隨著制備技術的進步和成本降低，TFLN有望在新興領域取得突破，成為未來光電技術的關鍵材料。
論文鏈接：https://doi.org/10.3390/ma18050951
