共價有機框架（COFs）因其優異的穩定性、分子設計靈活性和可調節的多孔結構，已成為制備高性能憶阻器的理想候選材料。然而，COF憶阻器的開發卻一直面臨著結構無序性和薄膜質量難以控制等方面的挑戰，嚴重阻礙了其在阻態切換過程中對活性金屬離子遷移的有效調控。華中科技大學翟天佑、李淵、池小東等與武漢理工大學人工智能與計算機學院胡文華等合作，開發了一種基于共價有機框架的高性能憶阻器。通過創新型的表面引發聚合策略，成功合成了高質量、長程有序、亞胺連接的二維COFTP-TD薄膜。COFTP-TD薄膜中長程有序的一維納米通道促進了導電絲的穩定和定向生長，并通過亞胺鍵與導電絲的配位效應進一步強化該優勢?；诖?，所制備的COFTP-TD憶阻器展現出卓越的多級非易失性阻變性能，其開關比高達106，保持時間長達2.0 × 105 s，是目前報道的多孔有機聚合物（POP）憶阻器中性能最好的之一。此外，該器件在波形數據識別任務中展現92.17%的高準確率，可與軟件的識別效果相媲美，凸顯了其在高級信號處理任務中的應用潛力。本研究為開發高性能的COF憶阻器奠定了堅實基礎，并極大地拓展了其在實際神經形態計算中的應用前景。
當前馮·諾依曼架構中存儲單元和計算單元的物理分離，無法滿足信息時代和智能時代下數據洪流與算力需求的日益增長。受人類大腦神經系統啟發的神經突觸器件，通過采用存算一體架構來提高數據處理速度和計算能效，從而實現了范式轉變。憶阻器因其高度并行化和快速的計算能力，被認為是未來實現存算一體架構最有希望的候選者。憶阻器阻態切換行為的上下限主要取決于阻變材料的本征特性，目前，阻變材料的研究焦點集中在金屬氧化物、二維材料和有機材料上。特別是有機材料，由于其具備柔性可穿戴、調節靈活、環境友好以及低成本等突出優勢，在智能穿戴和柔性電子領域有巨大應用潛力。
共價有機框架是一類新興的多孔有機聚合物，由于其具有結構可調、高化學穩定性和易功能化修飾等特點，在憶阻器領域有著巨大的應用潛力。COFs在憶阻器中的首次應用就實現了較為優異的阻變性能，并被證明在高性能數據存儲領域有著巨大的應用潛力。最近基于分子內電荷轉移效應、構建供體-受體（D-A）系統和建立內置電場等策略被提出用于有效提升COF憶阻器的阻變性能。盡管COFs在憶阻器領域已經取得了巨大的進步，但在同時構建高開關比、長保持時間和多級存儲的憶阻器方面仍存在很大的挑戰。這主要是由于傳統的COFs薄膜通常含有缺陷，其在阻態切換過程中會捕獲活性金屬離子，降低了器件的高阻態（HRS）電阻值，從而無法有效提高開關比。此外，一維納米通道的長程有序性對活性金屬離子的遷移速度和導電絲的有序穩固生長至關重要，從而影響保持時間等性能指標。為克服上述瓶頸，必須在COFs薄膜的設計和合成方面取得突破，從而有效優化COF憶阻器的阻變性能。
本文提出了一種表面引發聚合（SIP）策略，用于合成高質量、長程有序、亞胺連接的二維COFTP-TD薄膜。長程有序的一維納米通道以及亞胺鍵與導電絲的配位，有效促進了導電絲的穩定和均勻生長，從而顯著提高了器件的阻變性能。基于此，所制備的Ag/COFTP-TD/ITO憶阻器表現出優異的非易失性多級阻變性能，實現了高達106的開關比和長達2.0 × 105 s的保持時間，這代表了POP憶阻器在性能優化方面取得的重大進展。此外，本文研究了導電絲在器件內的形成過程和空間分布，并結合器件的電流輸運機制，證實了其阻態切換是由銀導電絲的形成和溶解導致的。此外，本文研究創新性地利用COFTP-TD憶阻器的突觸可塑性進行高精度波形數據識別，實現了92.17%的高準確率，識別精度可與軟件相當。該研究凸顯了COFTP-TD憶阻器作為多功能器件在神經形態計算和下一代人工智能領域的巨大應用潛力。

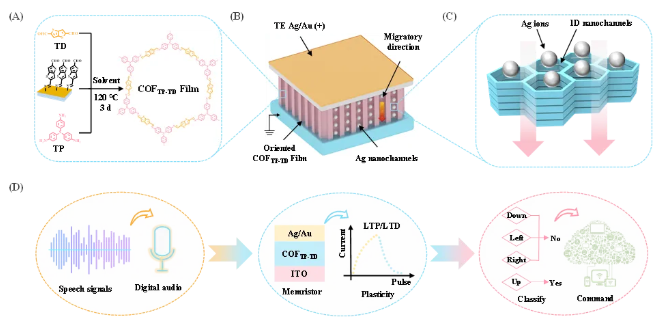

圖1. 二維COFTP-TD薄膜合成、憶阻器制造和語音識別應用示意圖：（A）通過SIP策略在ITO襯底上合成二維COFTP-TD薄膜。（B）COFTP-TD憶阻器的結構示意圖。（C）銀離子在一維納米通道中的定向遷移。（D）COFTP-TD憶阻器用于運動方向的語音識別。

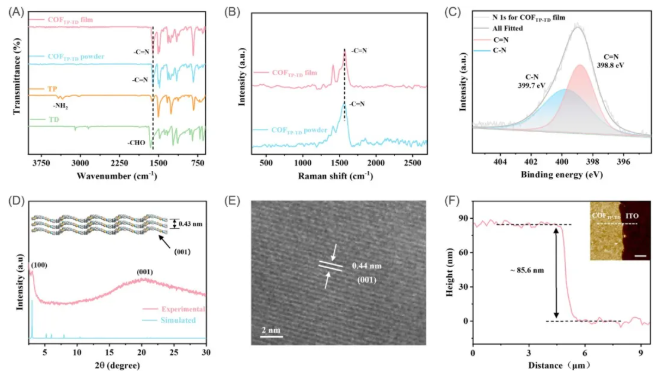

圖2. COFTP-TD粉末和薄膜材料的表征：（A）二維COFTP-TD薄膜、COFTP-TD粉末及其單體TP和TD的傅立葉變換紅外光譜。（B）二維COFTP-TD薄膜和COFTP-TD粉末的拉曼光譜。（C）二維COFTP-TD薄膜的XPS N 1s光譜。（D）二維COFTP-TD薄膜的PXRD圖譜。（E）二維COFTP-TD薄膜的HAADF-STEM圖像。（F）二維COFTP-TD薄膜在ITO襯底上的原子力顯微鏡圖像。

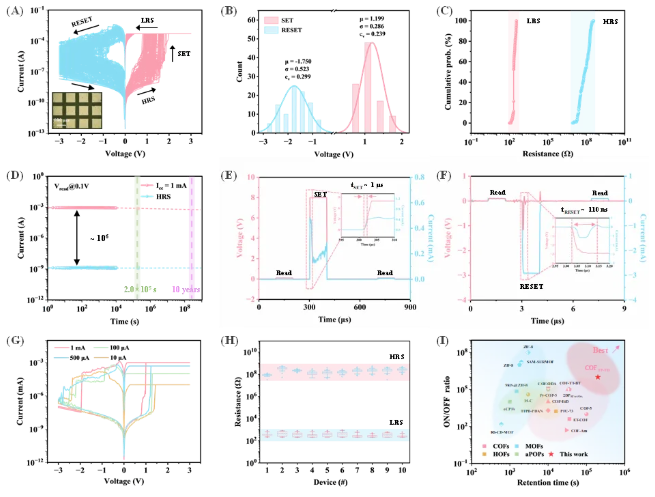

圖3. ITO/COFTP-PD/Ag憶阻器的阻變特性：（A）在限流為500 μA下COFTP-PD憶阻器的100個典型非易失性I-V曲線的循環，插圖為器件的光學顯微鏡圖片。（B）從100個循環周期中提取的VSET和VRESET直方分布圖。（C）從100個循環周期中提取的HRS和LRS的累計概率圖。（D）器件保持性測試。（E，F(xiàn)）器件置位和復位過程的操作速度。（G）不同限流下器件的非易失性I-V曲線。（H）器件間非易失性阻變性能的變化。（I）比較本工作與最近報道POP憶阻器的保持性和開關比。

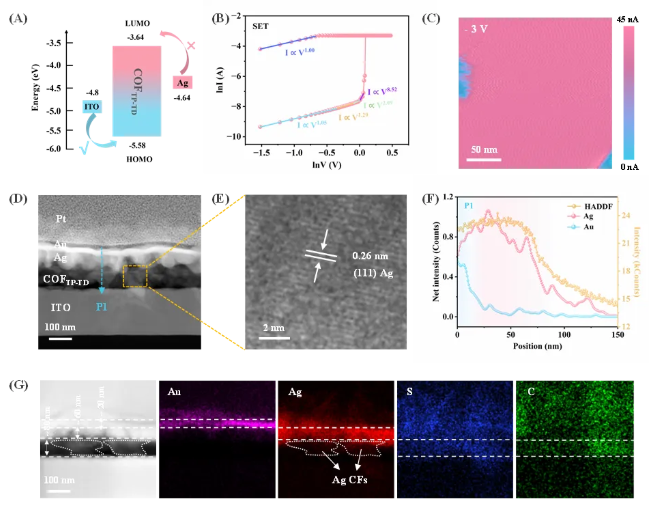

圖4. ITO/COFTP-TD/Ag憶阻器阻變機制的揭示：（A）COFTP-TD憶阻器的能級圖和載流子轉移過程。（B）在正電壓掃描下COFTP-TD憶阻器的雙對數I-V關系圖。（C）COFTP-TD憶阻器在置位操作后的C-AFM圖像。（D）COFTP-TD憶阻器在LRS時的HAADF-STEM截面圖。（E）COFTP-TD憶阻器中銀原子的HAADF-STEM圖像。（F）P1處的EDS元素線掃描分析。（G）COFTP-TD憶阻器橫截面的HAADF-STEM圖像和元素分布圖。

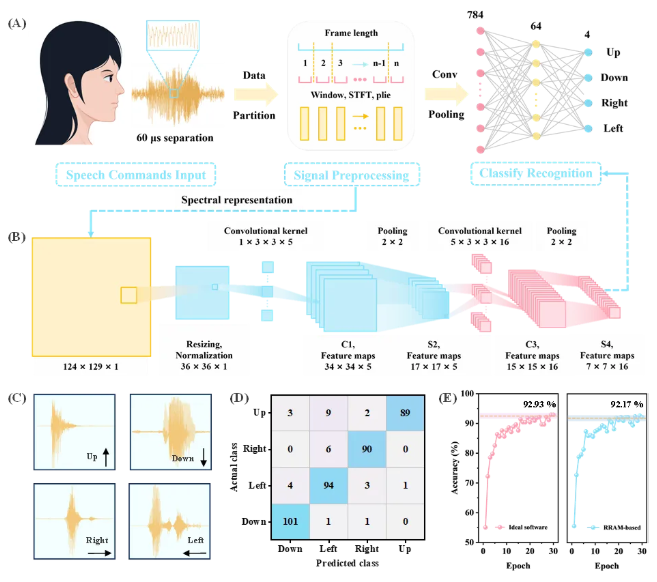

圖5. 基于ITO/COFTP-PD/Ag憶阻器的語音識別應用演示：（A）通過語音識別運動方向的原理示意圖。（B）通過卷積和池化提取圖像特征的示意圖。（C）四種運動方向分類及其原始語音數據。（D）基于COFTP-TD憶阻器來進行語音識別運動方向分類任務的混淆矩陣。（E）基于COFTP-TD憶阻器與軟件的運動方向識別準確率對比。
作者簡介
翟天佑
華中科技大學二級教授、博士生導師；國家杰青，萬人計劃科技創新領軍人才，中國化學會會士，獲得了2023年度湖北省自然科學獎一等獎、2024年度湖北青年科技獎等。長期從事低維無機光電功能材料和微納器件方面的研究工作，以第一/通訊作者在Nat. Mater.、Nat. Electron.、Chem. Rev.、Adv. Mater. 等期刊發表論文500余篇，授權專利40余項，擔任InfoMat、Sci. Bull. 期刊副主編，無機化學學報、高等學?；瘜W(xué)學報等期刊編委。
池小東
華中科技大學教授、博士生導師；國家海外高層次人才青年項目入選者，湖北省高層次人才項目入選者。主要從事功能超分子材料在能源與環境（儲能材料、綠色電池材料及超分子吸附分離材料）等領域的應用研究，2010年至今已在J. Am. Chem. Soc.、Adv. Mater.、Chem.、Nat. Commun.、Chem. Rev. 等國際核心化學期刊上發表超分子化學相關SCI論文60多篇。
李 淵
華中科技大學教授，博士生導師。國家海外高層次人才計劃青年項目入選者。主要研究方向為二維神經電子材料及類腦計算器件，在Adv. Mater.、Chem. Rev.、Natil. Sci. Rev.、Sci. Bull.、Adv. Funct. Mater. 等期刊發表學術論文80余篇，申請/授權專利20余項。
胡文華
武漢理工大學計算機與人工智能學院副教授，碩士生導師。主要研究方向為基于機器學習、存算一體的神經網絡算法。
霍 達
華中科技大學材料科學與工程學院碩士研究生，主要研究方向為二維半導體材料制備和新型憶阻器設計及應用。
張 杰
華中科技大學材料科學與工程學院博士研究生，主要研究方向為新型共價有機框架材料的合成及其應用。
