痕量氣體的檢測與識別對于保障化工安全和人類健康具有重要意義?；贛EMS技術的金屬氧化物半導體（MOS）氣體傳感器因其制備工藝簡單、體積小巧、使用壽命持久、電子兼容性好等特點，在環境監測領域展現出獨特優勢。MOS氣體傳感器通過檢測目標氣體引起的電導率變化實現傳感，非常適合構建高度集成的傳感系統。然而，這類傳感器存在高功耗和選擇性差等缺陷，限制了其在便攜式電子設備和物聯網領域的實際應用。
近期，廣東工業大學李明杰副教授團隊提出一種低功耗電子鼻系統，該系統基于雙模式微加熱器的MOS氣體傳感器，利用脈沖加熱模式（PHM），成功解決了傳統MOS氣體傳感器高功耗和選擇性受限的難題。這項研究為開發低功耗、高性能的電子鼻系統以及具有氣體識別功能的可穿戴物聯網設備開辟了新途徑。相關研究成果以“Pulse-driven MEMS gas sensor combined with machine learning for selective gas identification”為題發表在Microsystems & Nanoengineering期刊上。
這項研究提出的MOS氣體傳感器采用晶圓級工藝制造，在懸浮式MEMS微加熱器上集成二氧化錫（SnO?）納米片，獨特的微型化絕熱結構使其可在20毫秒內快速升溫，有效解耦了溫度、物理吸附和電荷交換對傳感材料電導率的影響，從而在單一時域內可交替產生雙重氣敏特征。這種設計策略擺脫了對復雜多傳感器陣列的依賴，基于單一傳感器即可精準識別多種氣體，并降低了功耗。

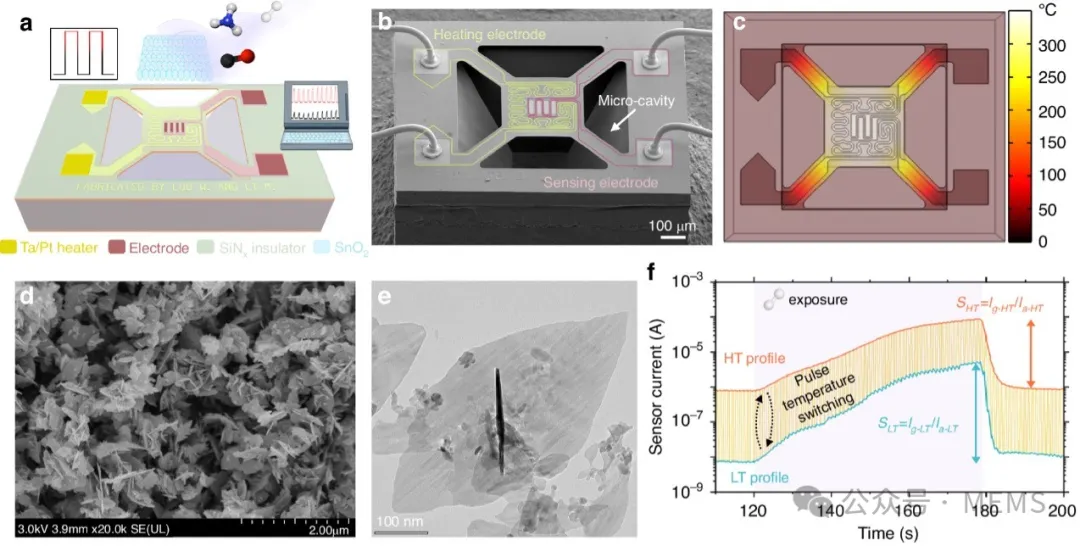

圖1 本研究提出的MOS氣體傳感器的集成結構與性能表征

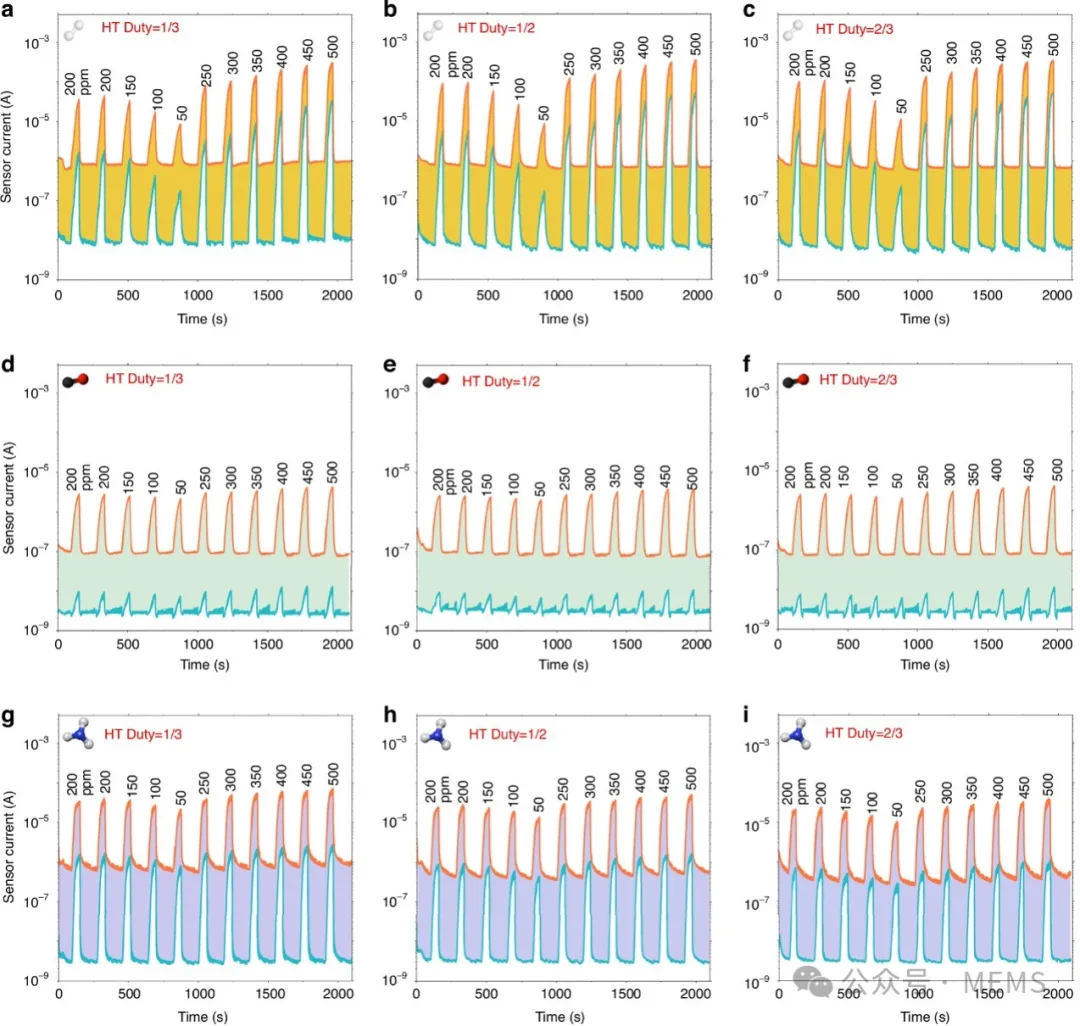

圖2 脈沖加熱下的氣體瞬態響應曲線

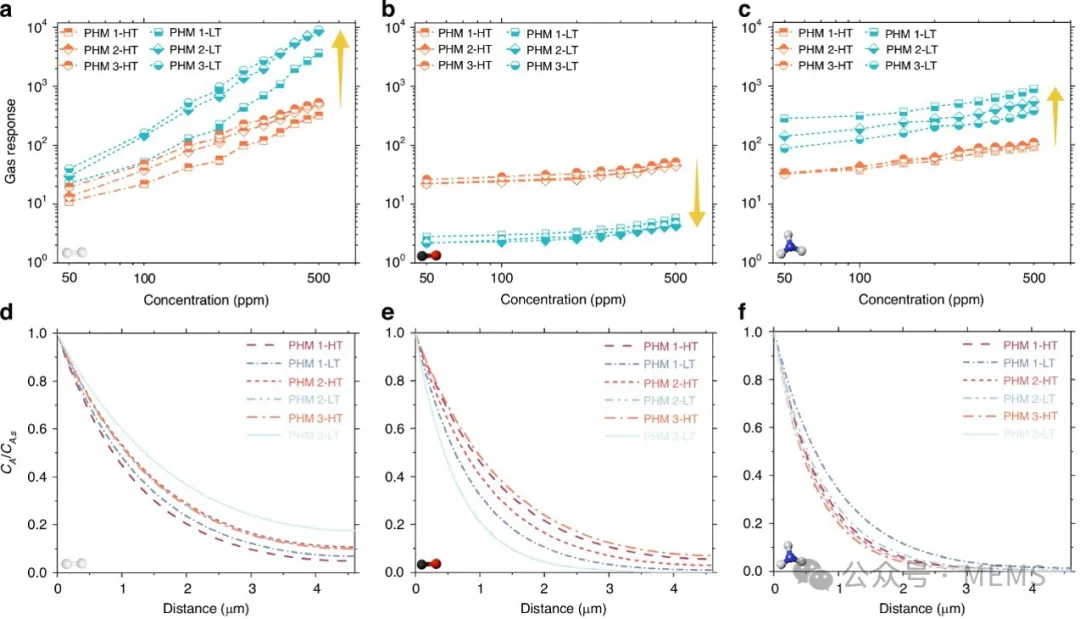

圖3 氣體響應與擴散特性的對比分析
研究團隊利用該MOS氣體傳感器特有的動態雙信號響應特性，結合機器學習（ML）算法驗證其對多種氣體的響應特性?；诿}沖溫度傳感器的瞬態信號，結合熱誘導響應特征耦合與解耦的擴展數據集，通過主成分分析（PCA）和機器學習算法（包括線性判別分析、k近鄰算法、支持向量機和隨機森林），研究團隊構建了高精度氣體識別模型。實驗數據顯示，基于氣體擴散動力學和表面反應特征的瞬態響應分析，該模型對氫氣（H?）、一氧化碳（CO）和氨氣（NH?）三種氣體的識別準確率達到了100%。

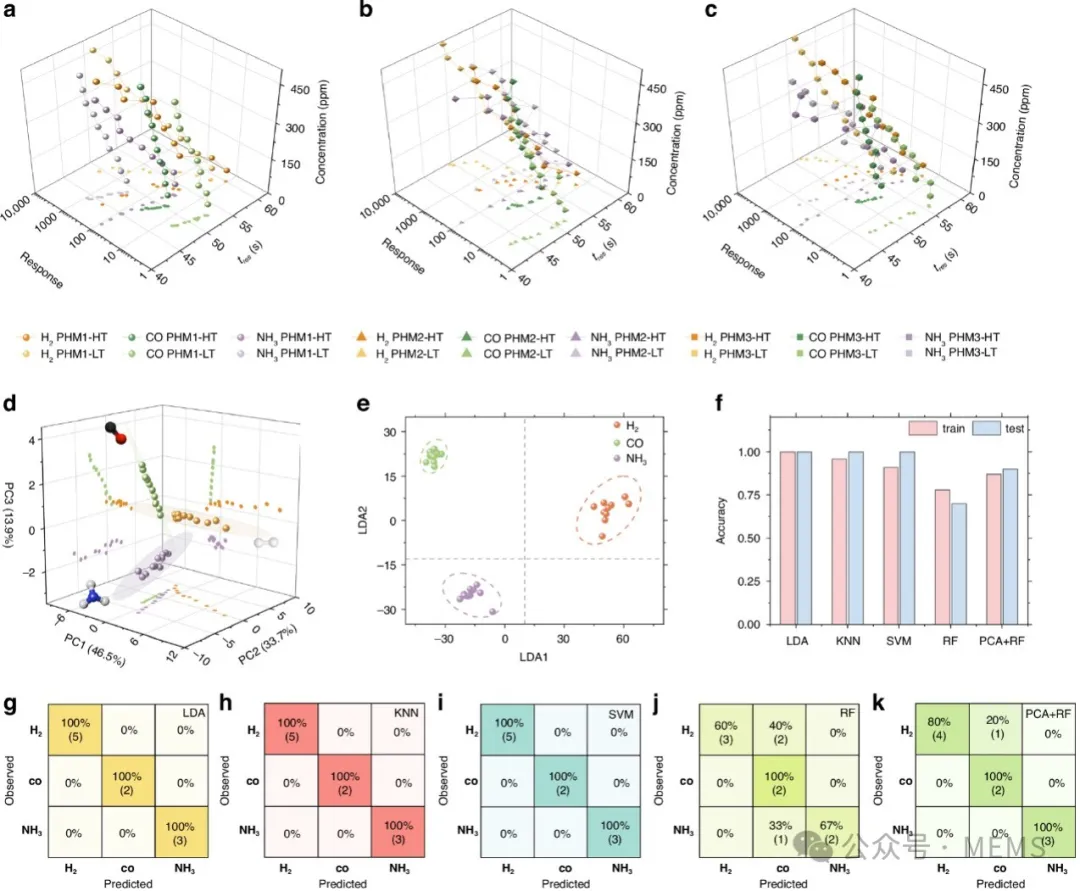

圖4 基于機器學習的多模態氣體響應分析與識別
這項研究提出的低功耗電子鼻系統采用重復脈沖功率輸入驅動單一MOS氣體傳感器，為傳統基于傳感器陣列的方法提供了可行替代方案。研究團隊表示，未來計劃將MOS氣體傳感器與可編程模擬/數字電路集成，通過嵌入式時序和算法代碼驅動實現傳感器功能配置（包括脈沖加熱電壓生成、信號采集、數據處理和識別結果輸出等）。通過在處理器中集成機器學習分類算法，這種基于單一傳感器的電子鼻系統，未來有望在室內空氣質量監測、食品腐敗檢測等領域展現出廣闊應用前景。
論文信息：
https://doi.org/10.1038/s41378-025-00934-2
