物聯網與大數據的融合已將體育運動帶入數字化信息時代。這一變革推動了鍛煉方法、運動理念的創新，并促進了智能設備的廣泛應用。體育數字化依賴于部署在運動場地、運動器材和運動員上的傳感器網絡，以收集實時運動表現數據。通過先進的數據分析，這些技術能夠?qū)崿F(xiàn)精準的運動表現評估、個性化訓練方案以及比賽中的客觀決策。然而，傳統傳感器通常由電池供電，這可能導致高昂的維護成本、環境問題，并影響其可穿戴性能。為克服這些挑戰，迫切需要開發輕量化、免維護的傳感器，以提高體育系統的效率和持續性。
2012年，王中林教授提出了摩擦納米發電機（TENG）。其工作原理基于摩擦起電和靜電感應的耦合效應，能夠?qū)C(jī)械能轉化為電能。TENG具有高效率、結構多樣化和材料選擇范圍廣等諸多優勢，可用于收集體育活動過程中產生的各種機械能。通過將機械刺激（如人體運動、物體振動和流體流動）直接轉化為電信號，TENG也能作為自供能傳感器使用，這對于發展免維護系統至關重要。因此，TENG技術為物聯網、傳感器網絡和智能體育等需要大量分布式設備的新興領域，提供了一種極具前景的能源解決方案。
在各種TENG材料中，氣凝膠在壓力傳感應用方面展現出巨大潛力。其獨特的三維多孔結構可提供高傳感靈敏度，因為壓縮過程中接觸面積的逐漸增大會增強TENG的輸出。然而，大多數氣凝膠存在脆性大、機械強度低和可壓縮性有限的問題。此外，其較差的導電性和微弱的電荷存儲能力限制了TENG的輸出功率和效率。為應對這些局限，需要開發簡單而有效的加工策略，以同時提升氣凝膠的機械性能和電學性能，從而優化其在TENG制造中的性能，并拓展其在智能可穿戴設備中的應用。
近期，中國科學院北京納米能源與系統研究所王中林院士課題組報道了一種利用簡單高效的冷凍干燥策略制備的全氣凝膠摩擦納米發電機（AA-TENG）。該器件具有優異的彈性、高輸出性能和超低密度（7.92×10-3 g/cm3）。AA-TENG的電極由高彈性（高度保持率≥90%）且柔性的纖維素/碳納米管氣凝膠構成，采用兩次冷凍干燥法制備。其摩擦層則由具有優異摩擦電性能的聚偏氟乙烯-三氟乙烯（PVDF-TrFE）氣凝膠構成（β相含量高達88.95%），通過簡單的定向冷凍干燥與壓縮工藝制備。此外，我們通過密度泛函理論和實驗研究，系統驗證了PVDF氣凝膠中β相含量對提升摩擦電性能的作用機制。得益于其卓越性能，AA-TENG進一步被用作主動式摩擦電傳感器，用于開發自供能無線擊劍動作分析系統。該系統響應時間短（<60 ms），能精準記錄擊打位置和時機，以輔助比賽判罰。利用卷積神經網絡算法，該系統可精確分類三種擊劍動作（驗證準確率達100%，損失值低至0.0858），為訓練中提高準確性和識別弱點提供寶貴見解。這項工作為智能體育和大數據分析領域的自供能系統提供了新穎的策略，有望對全球體育產業產生深遠影響。
該成果以“Highly elastic, lightweight, and high-performance all-aerogel triboelectric nanogenerator for self-powered intelligent fencing training”為題，發表在近期的Materials Science and Engineering: R: Reports期刊上，文章鏈接：https://doi.org/10.1016/j.mser.2025.101004。該文章的第一作者為研究生陳慕琦、季明瀾，北京納米能源與系統研究所王中林院士、駱健俊副研究員，中國海洋大學李瀟逸教授為共同通訊作者。該研究工作得到了國家自然科學基金、國家重點研發計劃、山東省自然科學基金等項目資助。

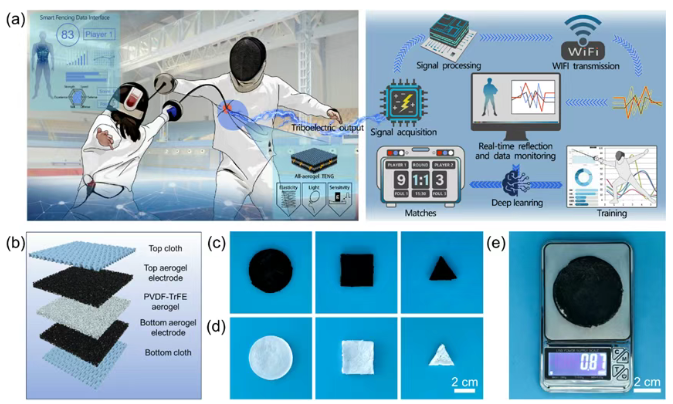

圖1.AA-TENG 的擊劍應用示意圖和結構設計。

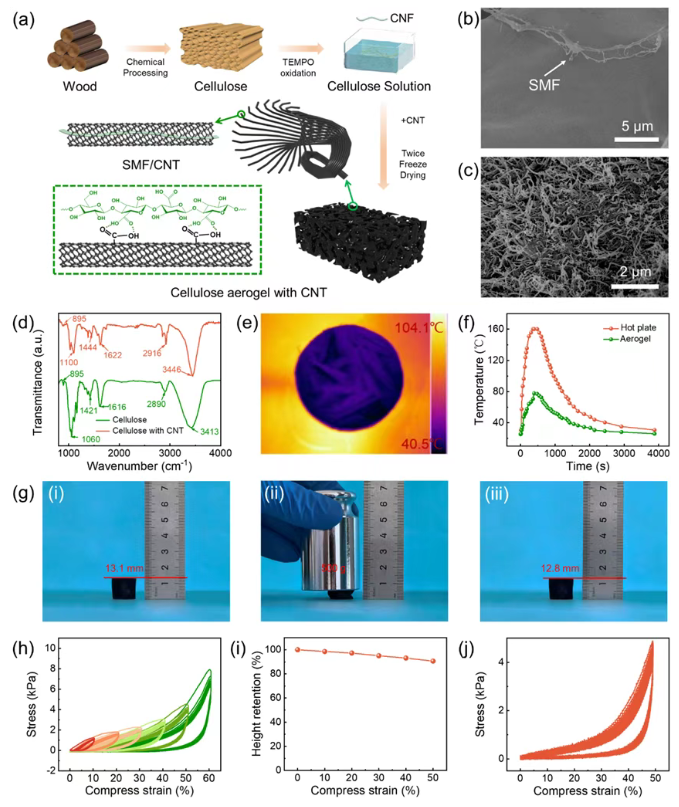

圖2. 纖維素/碳納米管氣凝膠的制備流程和性能表征。
圖3. PVDF-TrFE 氣凝膠的制備流程和性能表征。

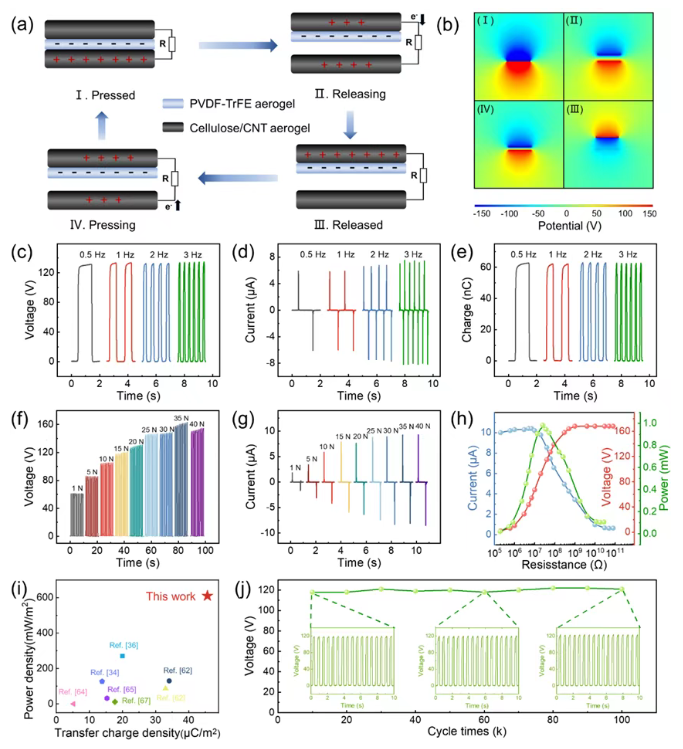

圖4. AA-TENG 的工作原理和輸出性能。

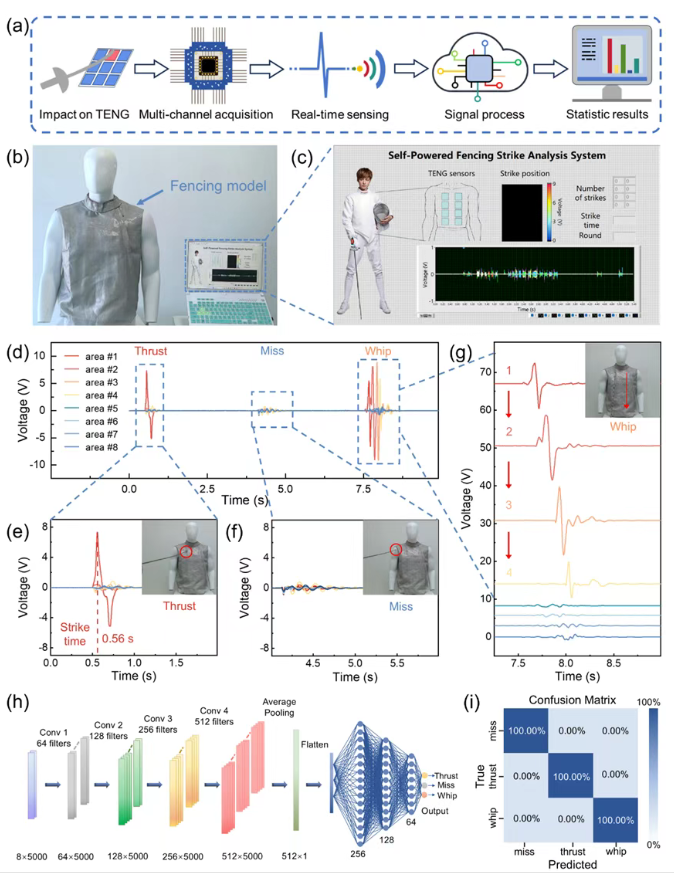

圖5. AA-TENG在自供電無線擊劍受擊分析系統中的應用。
