海洋科學、石油工業、井下鉆探及氣體傳輸?shù)阮I(lǐng)域?qū)Ω呔?、高分辨率的高壓測量的需求日益增長，MEMS壓力傳感器有望在這些領域得到廣泛應用。在目前的研究中，壓阻式和電容式MEMS壓力傳感器具有結構簡單、成本低廉等優點，通過改變膜片或空腔的尺寸或形狀，已被應用于大量程的壓力測量。然而，這些MEMS高壓傳感器在整個壓力和溫度量程范圍內普遍存在精度不足的問題。作為替代方案，諧振式MEMS壓力傳感器則具有高精度和高分辨率的優勢，為高壓測量開辟了新的可能性。
近日，中國科學院空天信息創新研究院的研究團隊開發了一種基于體積壓縮敏感、微梁支撐雙諧振器結構的硅基諧振式MEMS壓力傳感器。在工作過程中，當MEMS壓力傳感器的體積在高壓下壓縮時，諧振器的頻率會發生偏移。一對微梁被用于支撐諧振器，并防止其在高壓下發生屈曲。同時，研究人員建立了微梁的理論模型，根據微梁幾何參數與諧振器壓力靈敏度之間的表達關系，對兩個諧振器的微梁進行了差異化設計，使其具有不同的壓力靈敏度，從而實現了有效的溫度自補償。
在20?°C條件下，所制備的MEMS壓力傳感器的靈敏度為：諧振器I為0.003?kHz/MPa（約為30?ppm/MPa），諧振器II為?0.118?kHz/MPa（約為?1311?ppm/MPa），與理論分析相符。最后，在?10?°C至50?°C溫度和0.1至70?MPa壓力范圍內，結合溫度自補償功能的MEMS壓力傳感器的精度優于0.01% FS，響應時間優于10?ms，分辨率可達100?Pa。上述研究成果以“A 70?MPa silicon resonant pressure microsensor with resonators supported by micro beams based on volume compressed sensing”為題發表于Microsystems & Nanoengineering期刊。

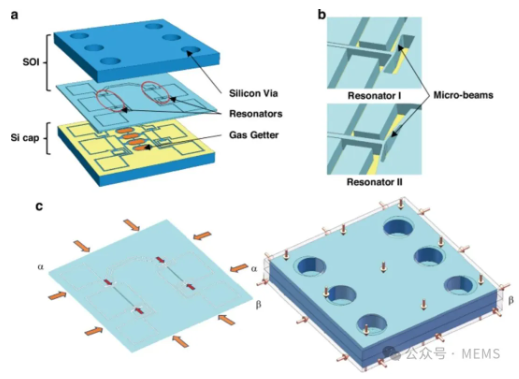

圖1a展示了MEMS壓力傳感器的整體結構設計，主要由兩部分組成：絕緣體上硅（SOI）晶圓和作為封蓋的硅晶圓。微梁支撐結構與諧振器位于SOI的器件層中。具體而言，包括用于溫度補償、對壓力不敏感的諧振器I，以及對壓力敏感的諧振器II，此外還包括微梁支撐結構以及驅動和檢測電極。諧振器通過微梁支撐與錨連接（圖1b）。硅封蓋與SOI的器件層通過Au/Si共晶鍵合實現真空封裝。硅通孔刻蝕在襯底層以連接器件層上的焊盤，從而實現電氣連接。
圖1 MEMS壓力傳感器的結構設計和體積壓縮敏感原理
圖1c展示了體積壓縮敏感原理。諧振器通過微梁支撐與錨連接，不同于膜片式感知方式，這里的錨點同時與SOI的襯底層和硅封蓋進行鍵合。諧振器與吸氣劑僅占據很小的腔體空間，腔體尺寸盡可能地被最小化，從而使整個MEMS壓力傳感器在承受壓力時能夠整體發生壓縮，而不會像膜片那樣產生局部變形，傳感器內部形成均勻的應力場，進而引起兩個諧振器的頻率偏移。

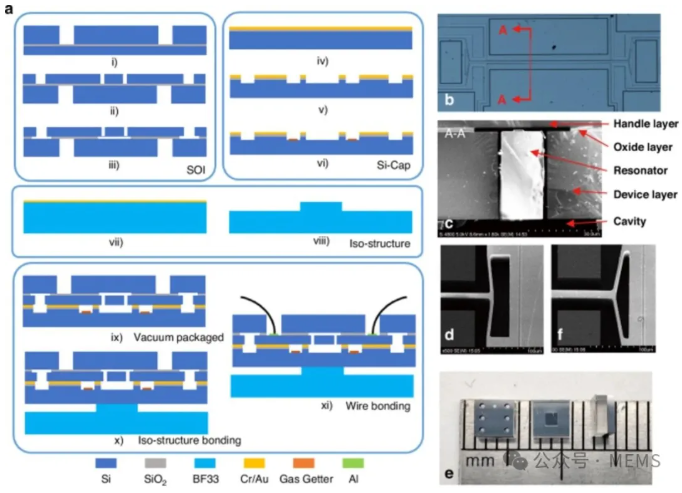

圖2a展示了采用體硅工藝制造諧振式MEMS高壓傳感器的流程。如圖所示，步驟i至vi包括深反應離子刻蝕（DRIE）、氧化層去除以及共晶鍵合。圖2b顯示了諧振器的結構，圖2c則為諧振器的橫截面圖。此外，圖2d和2f分別展示了兩個諧振器所采用的不同微梁結構。隨后，在步驟vii和viii中，通過氣態氫氟酸和Au/Cr掩模制備了作為應力隔離結構的圖案化BF33晶圓。該應力隔離結構通過晶圓陽極鍵合方式與硅封蓋結合，最終形成的晶圓級諧振式MEMS壓力傳感器被切割成單個芯片，成品微型傳感器如圖2e所示，尺寸為3.3?mm?×?3.3?mm?×?1.6?mm。
圖2 MEMS高壓傳感器的制造工藝和圖像

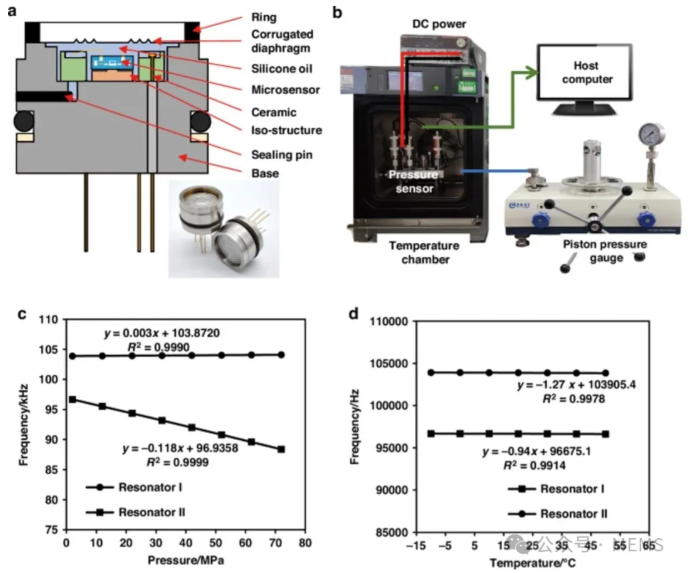

為了驗證所開發的MEMS壓力傳感器的特性并提升其環境適應性，將其采用油填充（oil-filled）封裝（圖3a）。隨后，研究人員利用測試系統（圖3b）對該傳感器進行了測試。所使用的活塞式壓力計（BHY-160B）可提供高達70?MPa的液壓壓力，精度為0.005%。溫度試驗箱（SU-262）用于提供不同的溫度環境條件。MEMS壓力傳感器將兩個諧振器的頻率以及壓力數據回傳至主控計算機。圖3c和3d分別展示了MEMS壓力傳感器在0.1?~?70?MPa壓力范圍和?10?~?50?°C溫度范圍內的壓力靈敏度及溫度擾動特性。在20?°C條件下，諧振器I的壓力靈敏度為0.003?kHz/MPa（約30 ppm/MPa），諧振器II的壓力靈敏度為?0.118?kHz/MPa（約?1311 ppm/MPa）。兩個諧振器的溫度擾動分別為?1.270?Hz/°C（約?12.2 ppm/°C）和?0.943?Hz/°C（約?9.75 ppm/°C）。
圖3 MEMS壓力傳感器的油填充封裝與壓力靈敏度和溫度擾動特性

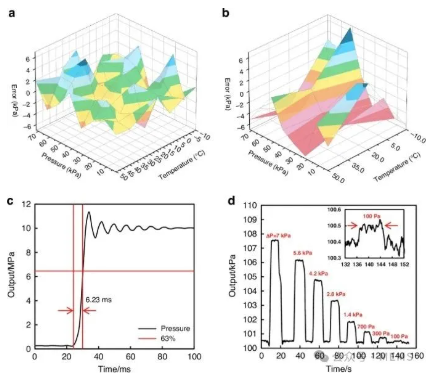

MEMS壓力傳感器在不同溫度條件下（?10?°C、20?°C和50?°C）的測量誤差如圖4b所示，在這些溫度下其精度優于0.01%FS。微型壓力傳感器的響應特性如圖4c所示。在20?°C條件下，微型壓力傳感器的分辨率可達100?Pa（圖4d）。
圖4 MEMS壓力傳感器的精度、響應時間和分辨率
綜上所述，這項研究設計、制造了一種基于體積壓縮敏感的雙諧振器結構的諧振式MEMS高壓傳感器，并對其進行了實驗表征。MEMS壓力傳感器中的兩個諧振器在受壓狀態下展現出不同的壓力靈敏度，可實現溫度自補償功能。所開發的MEMS壓力傳感器的特性與設計規格相符，在?10至50?°C的溫度范圍和0.1至70?MPa的壓力范圍內，測量精度達到了0.01% FS。此外，通過油填充的隔離結構，MEMS壓力傳感器可適應復雜的液壓測量環境。結果表明，基于體積壓縮敏感與微梁結構的諧振式MEMS壓力傳感器具有高強度、高精度、優異的分辨率及充足的動態性能等優勢。
