深耕光電行業 村田精益求精下的創新之作
來源：本站原創
瀏覽次數：716 發布時間：2019-09-11
9月4日，第21屆中國國際光電博覽會如期在深圳召開，村田制作所也參與其中。此次村田參展的主題是“電容家族新勢力：續寫精專技藝”，并在展會中帶來了硅電容器以及數據中心線纜管理用RFID標簽等新產品。
由于目前光模塊速率及頻率不斷提升，這將導致一個問題的發生，如現在的單通道100G的光模塊中，頻率將高達40GHz，普通的陶瓷電容在性能頻段上將無法達到這一要求。對于一些需要高速光通信設備的廠商而言，需要尋找新的產品來滿足他們的需求。

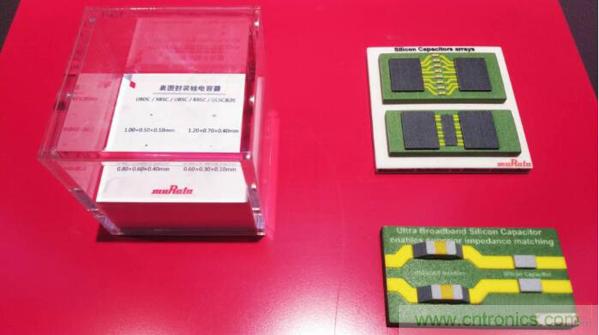

為此，村田推出了相應的硅電容器，以應對目前市場中超寬屏信號線的需求。普通的陶瓷電容在進行AC耦合時，對于高頻的損耗較大，信號衰減過大，導致信號質量較差。而村田硅電容的優勢便是在高頻的衰減較小。
除在高頻損耗較低外，村田的硅電容在設計上也具備一定優勢。傳統陶瓷電容由于在設計上采用疊層的機構，因此每一層對地的阻抗都不是50Ω，而是在50Ω左右，并且不連續。因此在設計上，對焊盤需要進行一些特殊的更改，如在焊盤下挖空等。而村田的硅電容由于厚度較薄，同時實際有效電容層基本都在表面，因此阻抗較為連續。這樣一來，焊盤不需要做特殊的設計，阻抗便能保持在50Ω。
從使用上來看，硅電容相較陶瓷電容而言，在容值穩定性、溫度穩定性及對電壓穩定性上都要好于陶瓷電容。以X5R或X7R陶瓷電容為例，在不同溫度下，其容值變化率大約在15%~20%左右，但硅電容的容值變化率基本只有幾十個PPM，可以認為溫度無法對其造成什么影響。并且陶瓷電容還擁有偏壓特性，即對其施加電壓將導致電容實際有效容值下降，而硅電容則不會受影響。同時在ESR/ESL上，硅電容的表現也比陶瓷電容更好，因此濾波的效果也相較陶瓷電容更好。
當前400G光模塊通常為四通道，單通道為100G BPS的速率，實際波特率為56G，換算成帶寬則為40G左右。而村田硅電容所支持的帶寬在20/40/67/110GHz，可以滿足其應用需求。而在未來更高速率，如800G的光模塊，村田也能滿足其性能上的需求。目前67GHz的硅電容已經量產，而110GHz硅電容已經在去年年底正式推出，不久后也將面市。
不僅在電容器上村田握有優勢，在基板上也做出了一定的突破。當前市場中許多廠商使用的都是氮化鋁陶瓷基板，在這種基板上還存在一些搭線電容及貼片電阻，而村田推出的硅基板可以將這些器件集成到基板內部當中，設計上的尺寸可以做到更小。

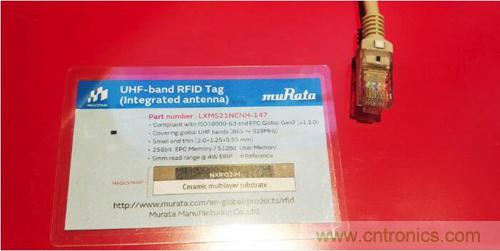

除了電容及基板上的優勢外，此次村田在光博會上還展出了另一項優勢產品，即超小型RFID標簽。當前有許多公司都擁有自己的數據中心，但數據中心的傳輸線通常都非常繁雜，這在整理時將產生許多麻煩。
傳統的方法是在這些線頭上貼一張標簽來進行辨別，但如果時間過去很久，上面的字跡可能會老化模糊，這時便很難知道這個接頭是對應哪個插口。為此，村田提出了一種新的解決思路。
通過一個超小型的RFID標簽，將其貼合在線頭之上，只需通過RFID讀取器來掃描，便能顯示出一個特別的序列碼，這可以看做是RFID的身份證，而每一個序列碼都是唯一的，這樣就能知道這根線到底對應哪個插口，可以起到一個整體管理的作用。
對比其他RFID標簽，這款小型化的RFID標簽也能更方便使用者掃描驗證，便于管理。同時，依托村田對于產品品質一貫的高要求，對這款超小型RFID也有著非常嚴格的質量把控，相較市場上的其他RFID標簽而言，村田對于這款產品的品質要求也將更高。
從硅電容、硅基板到RFID標簽，可以看到村田在相關領域中深入研發，精益求精。同時，在行業領先時，仍然保持積極創新的姿態，這也是是如今村田仍能保持企業旺盛活力的關鍵所在。在高速通信網絡快速發展的當下，村田持續不斷的推出創新產品，也將有效助推光電產業的發展。
