近期，旭創科技聯合新華三H3C推出采用400G ZR/OpenZR+ QSFP-DD相干光模塊IPoverDWDM解決方案，該方案在H3C交換機12500R上直接插入400G ZR/OpenZR+ QSFP-DD相干光模塊，通過光層傳輸，實現DCI的IPoverDWDM傳輸。該解決方案的推出，有助于降低數據中心互聯的網絡復雜性，增加傳輸系統的可靠性，實現大容量傳輸，降低系統功耗和成本。據悉，該方案將在2021CIOE光博會期間現場演示。
??目前，旭創科技能夠提供全系列100G、200G和400G相干光學解決方案，覆蓋ZR(120km短距)、MR(城域)和LH(長距)等各種應用場景，支持CFP2、OSFP和QSFP-DD封裝。聯合新華三H3C的解決方案采用了低功耗的400G ZR QSFP-DD DCO(符合OIF 400ZR 規范)或高性能400G OpenZR+(符合OpenZR+標準) QSFP-DD DCO光模塊，其中400G ZR QSFP-DD DCO傳輸距離可以支持到120km，而高性能模式的400G OpenZR+ QSFP-DD DCO傳輸距離可達480km以上。
??S12500R是新華三技術有限公司面向廣域網、5G承載網以及數據中心DCI互聯場景推出的高性能交換路由器產品。S12500R產品包括S12500R-2L、S12504R、S12508R、S12516R、S12508CR、S12516CR等型號，能夠適應不同網絡規模的端口密度和性能要求，提供超高密度萬兆和高密40G、100G、400G能力，單槽位最大可支持36端口400G，未來將推出單槽位48端口400G單卡。12500R支持SRv6、SR-Policy、SR-TE、BGP-LS、gRPC等先進的SR技術及SD-WAN技術體系，便于使用SDN技術對城域網流量進行精細化調度，同時具有豐富的智能運維功能特性，包括Netstream、SNMP of SR-TE、GRPC、Netconf、PFCDM等。
??本次聯合測試展示的傳輸實驗主要由旭創科技提供的400G ZR/OpenZR+模塊，以及H3C的交換機和傳輸設備組成。按照典型的DCI傳輸鏈路，實現可插拔相干模塊在交換機上直接輸出，實現IPoverDWDM的解決方案;其中網絡分析儀ONT-804完成400G以太網業務信號的產生和接收，交換機實現業務信號的分發和交換，相干模塊完成以太網信號從電域到光域的轉換，實現線路相干調試和解調，F(xiàn)EC編解碼，CD色散和PMD及SOP參數的電域補償，從而實現400G 80-480Km DCI互聯。具體測試詳細框圖如下：

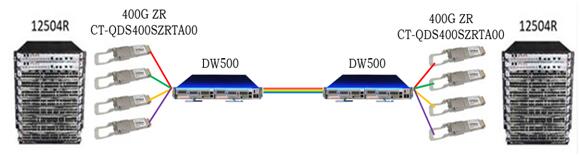

圖1. 400G ZR/OpenZR+ DCI解決方案測試示意圖
??旭創科技相干產品資深總監夏哲表示：400G ZR/OpenZR+ QSFP-DD DCO模塊的推出解決了相干模塊互通問題，實現交換機直出彩光，有助于降低數據中心互聯的網絡復雜性，降低能耗和成本，促進相干技術在DCI互聯的新應用。
??新華三H3C 12500R產品總監孟家濤表示：作為業內領先的網絡設備供應商，12500R 400G交換機率先在行業內推出，并完成實施落地，推動400G網絡的發展。此次跟旭創合作推出的解決方案，將為DCI場景使用400G 長距打下堅實的基礎。
??新華三12500R 400G交換機
??1. 先進的CLOS+多級多平面交換架構。
??2. 采用Comware V9容器化操作系統。
??3. 支持路由特性SRV6和FlexE。
??4. 支持高精度時間解決方案1588v2。
??5. 獨立的監控引擎，與業務控制平面完全分離，對設備硬件工作狀態進行實時監控，包括電源負載及功率調整、風扇轉速自動調整、整機能耗動態調配等。
??6. 綠色環保設計，S12500R系列產品通過智能化的EMS引擎系統，支持對電源的智能管理功能，可以支持單板順序上電，可以控制單板下電，隔離故障/空閑單板，降低系統功耗。
??7. 單槽位最大可支持36端口400G，最大傳輸容量達14.4T，支持CMIS和C-CMIS MSA標準，可適配400G ZR/OpenZR+相干模塊，覆蓋 80-480Km DCI應用。
??旭創科技400G ZR/OpenZR+ QSFP-DD DCO模塊
??1. 采用7nm DSP技術，硅光集成技術和窄線寬ITLA技術。
??2. 支持OIF 400ZR/OpenZR+標準，可與其他制造商的模塊實現互聯互通。
??3. 完全符合 OIF 400ZR/OpenZR+ 光電規范，400G ZR傳輸距離達120km，400G OpenZR+可達480km。
??4. 低功耗，實際功耗僅僅為15W左右, 此款產品大大降低了系統單板的散熱壓力，減小了系統冷卻需求和風扇功耗，工作殼溫可達75°。
??5. 軟件符合CMIS和C-CMIS MSA標準。
??6. 應用于DCI互聯、邊緣網絡、5G回傳和城域網絡等領域。
